변위센서 장착 방향이 바뀐 데이터의 부호 정리

2026년 10월 13일 읽는 시간 약 4분

센서 배치와 채널 극성 대응. 이 글은 완료된 시험과 의뢰 문서를 검토하기 위한 실무 제안입니다.

변위센서와 부호 — 장착 방향을 연결하기 — 변위센서와 부호의 핵심 주제를 보여 주는 썸네일

NPL 토크 변환기 안내서는 센서·케이블·표시기를 교정 구성의 일부로 식별하도록 설명한다. 이 설명을 변위센서의 특정 극성 규칙으로 확장하지 않는다. 공식 근거: NPL GPG107; PDF p7 (printed p2), §2.2 Setup, calibration system includes transducer, cable, readout; torque-specific context

움직임 화살표와 채널 부호를 대응합니다

변위센서의 장착 방향이 바뀐 데이터를 이전 그래프와 합치려면 증가 방향의 정의를 먼저 확인해야 합니다. 필요한 산출물은 실제 움직임 방향, 센서 장축, 채널 이름, 양의 부호 정의를 연결한 배치도입니다. 화면의 위로 가는 곡선을 물체가 같은 방향으로 움직였다는 뜻으로 읽지 않습니다. 장착 전후 도면을 별도로 보존합니다.

센서 방향과 소프트웨어 반전을 나눕니다

물리적인 센서 장착 변경, 전기적 연결 변경, 소프트웨어의 부호 반전은 다른 사건입니다. 각 사건의 시각과 설정 기록을 남깁니다. 원장비 문서의 실제 출력 정의를 확인하고 특정 센서 종류가 모두 같은 극성을 갖는다고 가정하지 않습니다. 공식 토크 안내서의 구성 식별 원리는 기록의 배경이며 변위센서의 부호를 검증한 자료는 아닙니다.

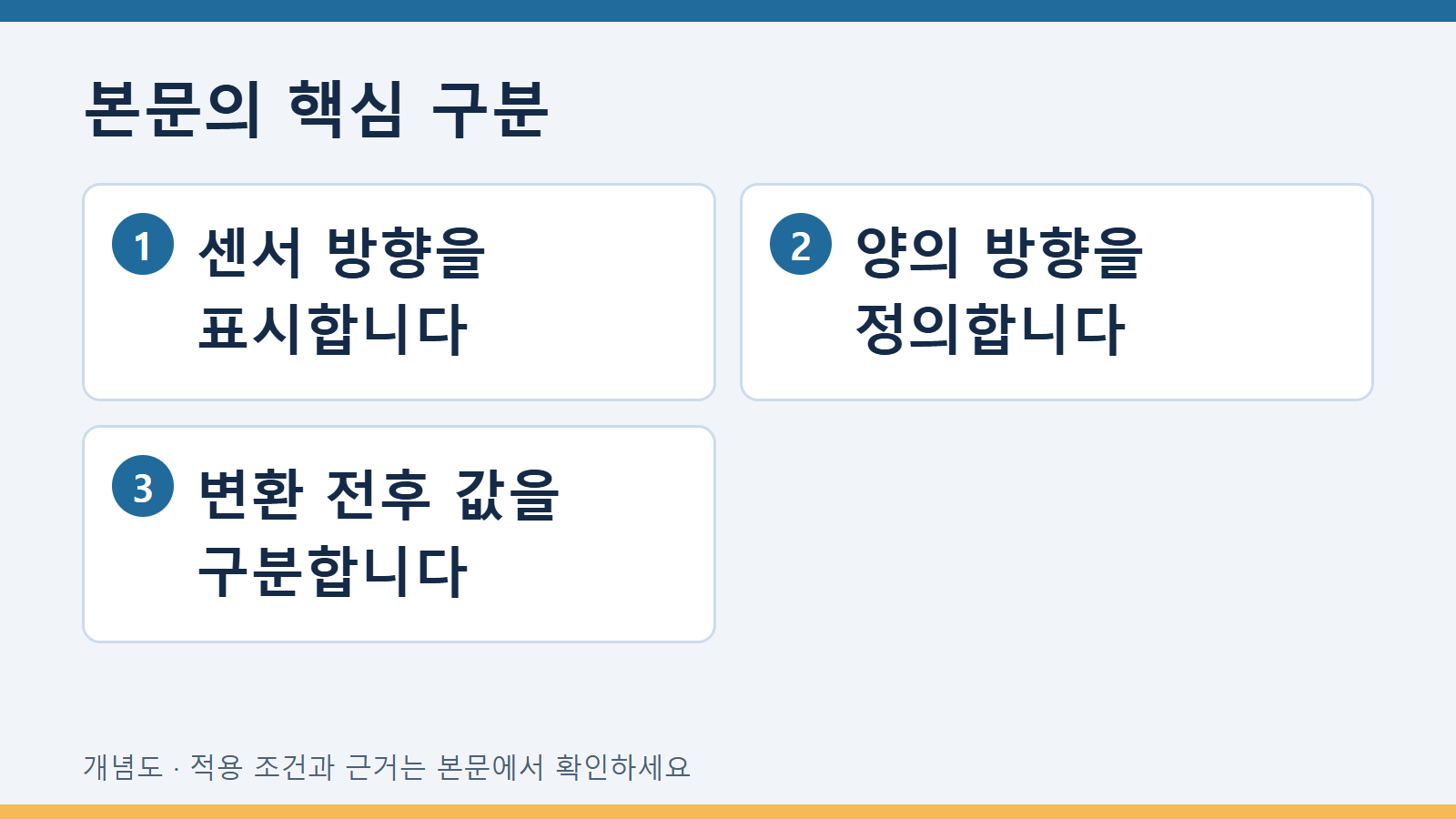

본문의 핵심 구분: 센서 방향을 표시합니다 · 양의 방향을 정의합니다 · 변환 전후 값을 구분합니다 — 본문의 핵심 구분 — 센서 방향을 표시합니다 / 양의 방향을 정의합니다 / 변환 전후 값을 구분합니다

원값과 비교용 변환값을 다른 열로 둡니다

부호를 맞춰 비교하는 작업이 필요하면 원채널과 비교용 채널을 구별하고 변환 이유와 식을 기록합니다. 부호 반전 외에 영점 이동이나 단위 변환이 있었는지도 확인합니다. 그래프가 이어져 보이도록 임의의 이동량을 추가한 자료는 원측정값과 구분해야 합니다. 시편 식별자와 측정 구간을 동시에 확인합니다.

가상 장착 변경 사례

가상 사례에서 센서를 반대쪽에 설치한 뒤 곡선 방향이 바뀌었습니다. 담당자는 시편의 변형 거동이 반대로 바뀌었다고 적었습니다. 배치도와 채널 정의를 대조하니 물리 방향과 표시 부호의 관계를 먼저 확인할 필요가 있었습니다. 원값은 보존하고 확인된 관계에 따라 비교용 표시를 따로 만듭니다. 장비 설명 없이 부호만 반전해 최종값으로 저장하지 않습니다.

검토 결과를 채널별로 남깁니다

채널 식별자, 센서와 기록계 구성, 양의 방향, 장착 및 설정 변경, 변환 근거를 표에 넣습니다. 정의를 확인하지 못한 채널은 비교 보류로 표시합니다. 이 과업은 공학 신호의 방향 의미를 복원하는 것이며 변위센서 교정이나 하중계 운용을 직접 지시하지 않습니다.

검토 결과를 전달할 산출물

아래는 이번 문제에 맞춘 작성 예시입니다. 각 행의 구분이 실제 파일이나 도면에 보이도록 연결합니다.

대조 항목	확인 자료	얻게 되는 판단
방향 정의	물리적 양의 방향·채널 부호	그래프 부호의 의미 확인
검산	확인 사건·실제 이동·원신호	표시 방향과 실제 움직임 대조
변환	극성 변경·적용 범위·원파일	원신호를 조용히 덮어쓰지 않음
