분극 스캔 방향이 반대인 곡선을 비교할 때

분극 곡선 두 개를 같은 축에 올렸을 때 모양이 다르다면 먼저 어느 방향으로 이동한 자료인지 확인합니다. 전위가 낮은 순서로 정렬한 파일은 실제 시험 시간의 순서를 숨길 수 있습니다. 시작전위와 전환점, 표면의 사전 상태를 연결한 경로도가 있어야 같은 전위의 전류를 비교하는 의미를 판단할 수 있습니다.

같은 좌표에 도착한 경로가 다를 수 있다

Gamry 공식 설명은 cyclic scan에서 전위를 이동시킨 뒤 경로를 반전하며, 그동안 표면이 바뀔 수 있어 복귀 데이터가 전진 데이터와 겹치지 않을 수 있다고 설명합니다. 같은 전위 좌표라는 이유만으로 같은 상태에서 측정했다고 보지 않는 이유입니다. 이 설명을 실제 시편의 특정 손상 원인을 확정한 증거로 사용하지 않습니다.

교육용 경로도에서는 전위에 대한 전류 그래프에 시간 방향 화살표를 붙일 수 있습니다. 화살표는 선의 굽은 모양을 보고 추측하기보다 원자료의 시간·행 순서로 확인합니다. 시편 A는 양의 방향, B는 음의 방향으로 움직였다면 비교표에 이를 별도 조건으로 남깁니다. 그래프 축의 증가 방향과 실제 시간 방향도 구별해야 합니다.

가상 파일 정렬이 숨긴 전환점 찾기

가상 사례로 분석용 파일이 전위값을 오름차순으로 정렬하여 전진과 복귀 지점이 한 열에 섞였다고 가정합니다. 같은 전위에서 서로 다른 전류가 있었더라도 이 파일만으로 먼저 측정한 값이 무엇인지 알기 어렵습니다. 원 시간열이나 취득 순서가 남아 있다면 이를 기준으로 구간을 나누고, 정렬 전 파일을 보존해야 합니다. 원 순서가 없다면 시간 방향이 확인됐다고 표시하지 않습니다.

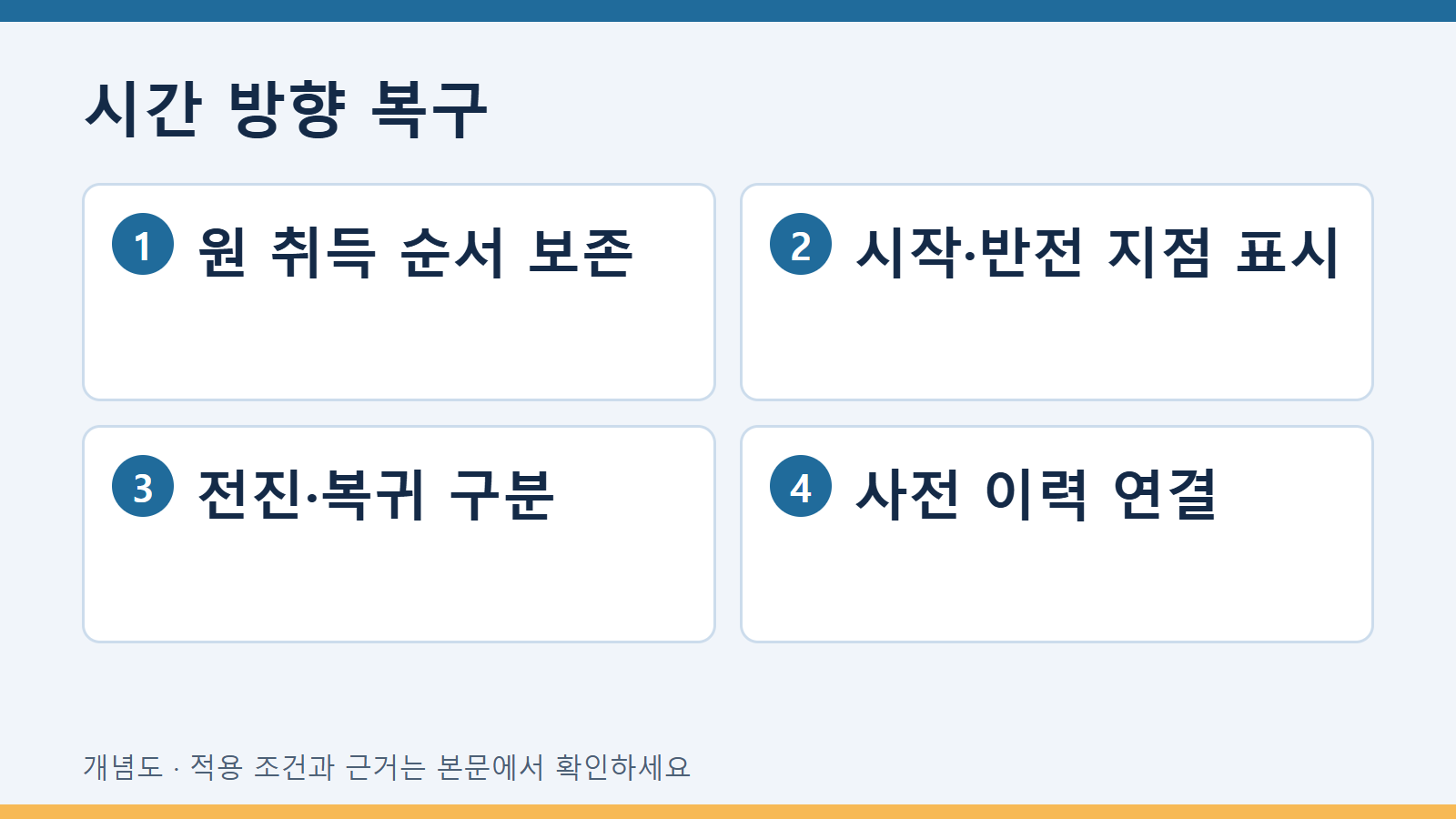

경로표에는 파일 이름, 원 취득 순서, 시작전위와 전위 기준, 진행 방향, 반전 조건의 설정과 실제 발생 지점, 복귀 구간의 끝을 적습니다. 반전 조건은 시간이나 전위 또는 다른 사건과 연결될 수 있으므로 프로그램 설정을 하나로 추정하지 않습니다. 실제 시험 기록이 무엇을 남겼는지 기관에 확인합니다.

사전 상태가 다른 시편은 방향만 맞춰도 충분하지 않다

전위 경로가 같아도 시편을 새로 준비했는지 이전 스캔을 거쳤는지가 다르면 사전 상태가 다를 수 있습니다. 반복 스캔으로 얻은 두 번째 곡선을 새 시편의 첫 곡선과 같은 출발 상태라고 가정하지 않습니다. 연마·노출과 이전 시험 이력이 보고서에 있는지 확인하되 실제 전처리 방법을 추측해 채우지 않습니다.

가상 비교에서 A의 복귀 구간과 B의 첫 전진 구간을 겹쳐놓았다면 구간 이름을 표시하는 것만으로 비교의 차이가 보입니다. 차이가 관찰됐다는 사실과 표면 변화가 그 차이의 유일한 원인이라는 결론은 구별합니다. 용액 상태, 기준전극과 시간 조건처럼 함께 달라졌을 수 있는 자료도 해당 시편의 경로에 연결합니다.

비교 결론에서 남겨야 하는 한계

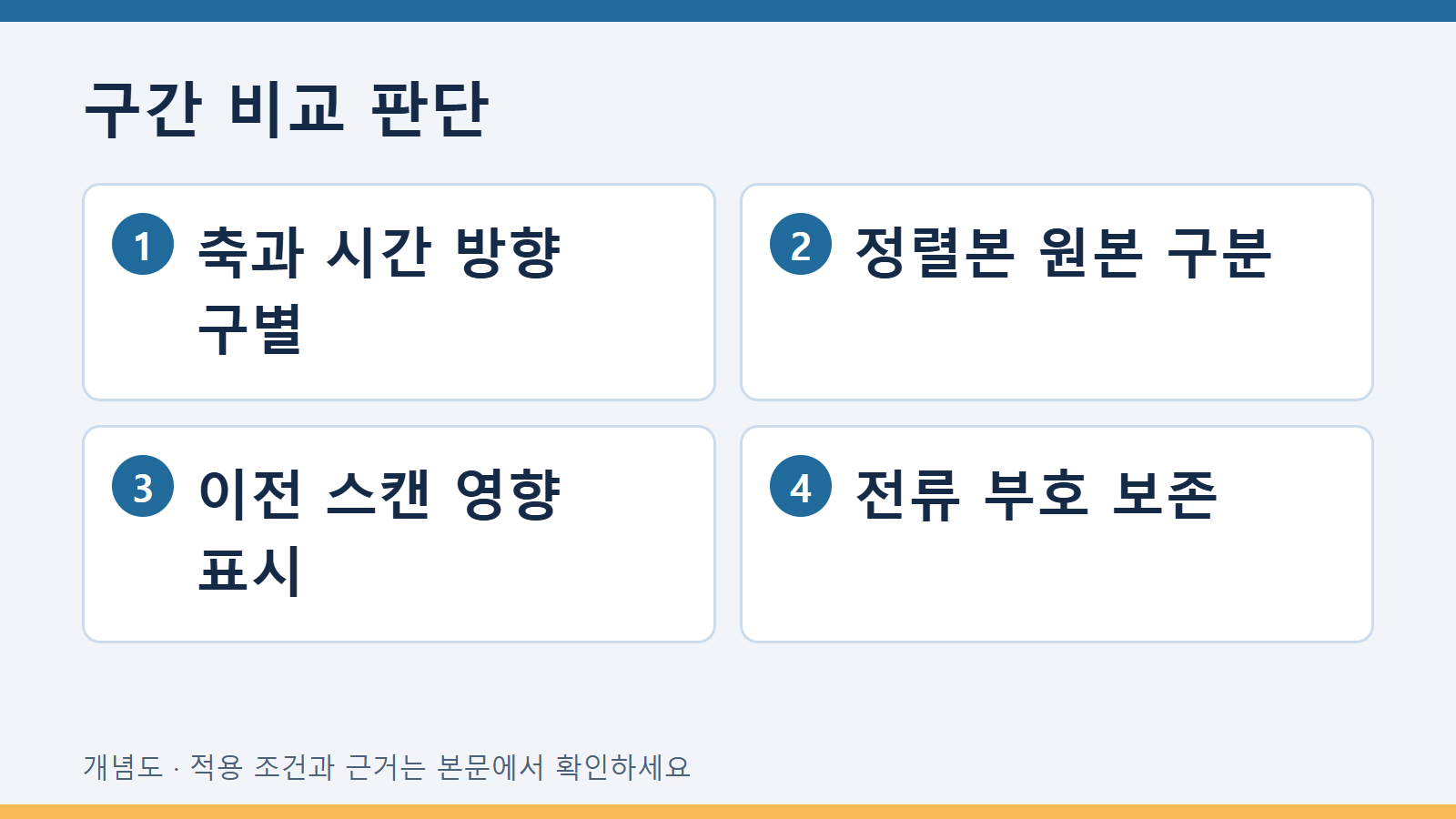

최종 산출물은 시간 방향이 표시된 그래프, 경로표와 시편별 사전 이력입니다. 같은 전위의 값끼리 비교했다면 전진/복귀 여부와 어느 시간에 도착한 값인지 설명합니다. 두 경로가 다르면 그 사실을 지운 보정 곡선으로 만들기보다 비교 가능한 부분과 조건이 다른 부분을 구분합니다. 임의의 전류 차이 기준으로 손상 발생을 확정하지 않습니다.

원자료의 전류 부호와 그래프에서 사용한 절댓값도 확인해야 합니다. 절댓값으로 표시한 그래프는 부호 정보를 숨길 수 있으므로 방향 확인의 원자료를 대신하지 않습니다. 전위 기준이나 단위가 다르면 같은 좌표라고 보기 전에 변환 근거가 필요합니다. 여기서 기준전극의 임의 환산 상수를 제시하지 않습니다.

그래프를 비교해 시험조건의 차이를 찾는 일은 실제 장비에 전위를 인가하는 순서와 다릅니다. 실험 수행과 위험한 시편·용액 취급은 담당 기관의 적용 절차로 확인해야 합니다. 이 경로도는 이미 얻은 자료에서 어떤 구간을 어떤 상태의 관찰로 읽었는지 검토할 수 있게 만드는 기록입니다.

전위가 같은 두 점을 표시할 때는 각 점의 취득 순번과 전류를 함께 남깁니다. 첫 통과와 되돌아온 통과가 서로 다른 시각에 일어났다면 전위값 하나로 병합하지 않습니다. 파일을 전위순으로 정렬한 사본은 그래프용으로 구분하고, 시간순 원본은 보존합니다. 방향 표시가 없는 외부 그림에는 경로 복원이 불가능하다는 한계를 붙입니다.

자주 묻는 질문

전위 순서로 정렬해도 되나요?

표시 목적의 정렬본과 실제 시간 순서를 보존한 원자료를 구분해야 합니다.

복귀 곡선은 전진 곡선의 반복인가요?

같은 전위에 돌아와도 표면 상태가 바뀌었을 수 있어 동일 관찰이라고 가정하지 않습니다.

방향만 같으면 비교 가능한가요?

사전 시편 이력과 전위 기준, 노출 조건도 확인해야 합니다.
