샤르피 전이곡선의 측정점과 추정 특성온도를 구분하기

실제 시험한 온도점과 모델에서 읽은 특성온도를 구분해 결과 그림의 사용 범위를 표시한다.

NIST의 샤르피 전이곡선 자료는 온도별 시험 결과를 여러 비선형 모델로 적합하고 특성 온도와 불확도를 다루는 분석을 구분한다. 공식 근거: NIST TN2158 publication abstract, May11 2021, updatedNov29 2022; full model details not verified

전이온도의 정의를 온도점 위에 표시합니다

적은 온도점의 충격시험 결과에서 필요한 산출물은 관측 범위와 목표 전이 지표를 표시한 그림입니다. 전이온도가 특정 흡수에너지에 해당하는 온도인지 다른 정의인지 먼저 적습니다. 관측 온도점과 각 결과를 표시하고 요청 지표가 그 범위 안에 있는지 확인합니다. 이 글은 모델 선택이나 회귀 계산을 수행하지 않고 시험자료가 어떤 온도 구간을 실제로 뒷받침하는지 점검합니다.

보간과 외삽이라는 이름을 붙입니다

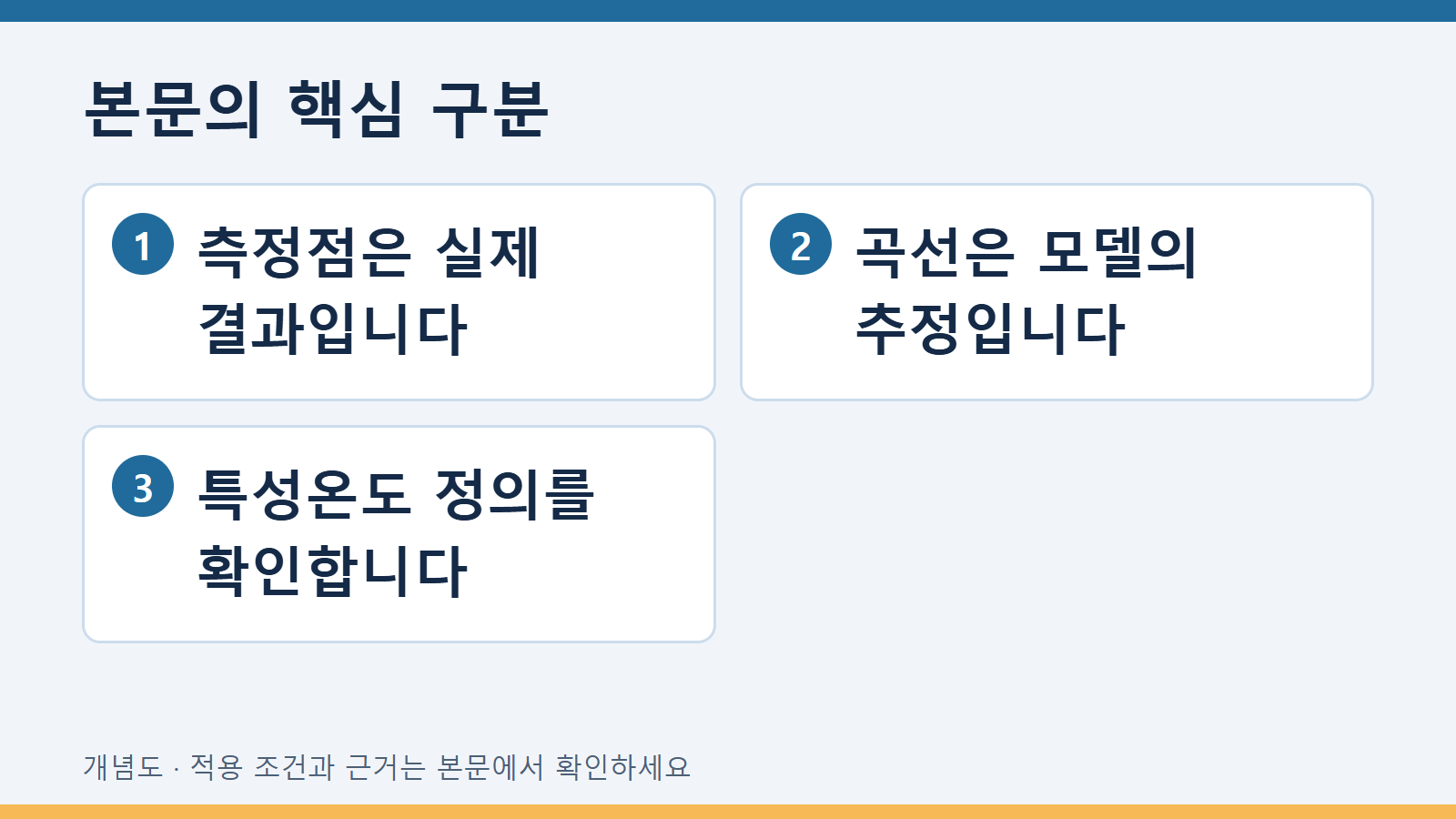

요청 지표를 관측점 사이에서 구한 것인지 관측 범위 밖으로 연장한 것인지 구분합니다. 곡선이 그려졌다는 사실만으로 그 구간이 측정되었다고 설명하지 않습니다. 고온 또는 저온의 일부 구간만 측정되었다면 관측되지 않은 부분은 그림에 표시합니다. NIST의 여러 모델 제공은 적은 점이면 어떤 모델도 충분하다는 뜻이 아닙니다.

시험 조건과 측정점을 함께 전달합니다

시편 방향, 치수와 노치, 충격시험법, 실제 온도 근거, 온도별 반복 결과를 연결합니다. 서로 다른 시편 조건을 한 곡선으로 합치기 전에 그 비교가 가능한지 확인합니다. 특정 개수의 온도점을 모든 재료의 최소 조건으로 만들지 않습니다. 의뢰서에는 원하는 전이 지표와 필요한 온도 범위의 목적을 설명하여 기관이 시험 설계를 검토할 수 있게 합니다.

가상 겨울 환경 평가 사례

가상 사례에서 두 개의 높은 온도 결과를 곡선으로 연결한 보고서가 낮은 온도의 전이점을 제시했습니다. 담당자는 그 지점이 측정 범위 밖이라는 사실을 표시하고 추정의 근거와 제한을 요청했습니다. 추가 시험이 필요하다는 판단은 요구 지표와 관측 범위의 관계를 바탕으로 기관과 협의했습니다. 이 글에서는 추가 온도나 합격 에너지의 숫자를 임의로 정하지 않습니다.

검토 결론을 측정량에 맞춥니다

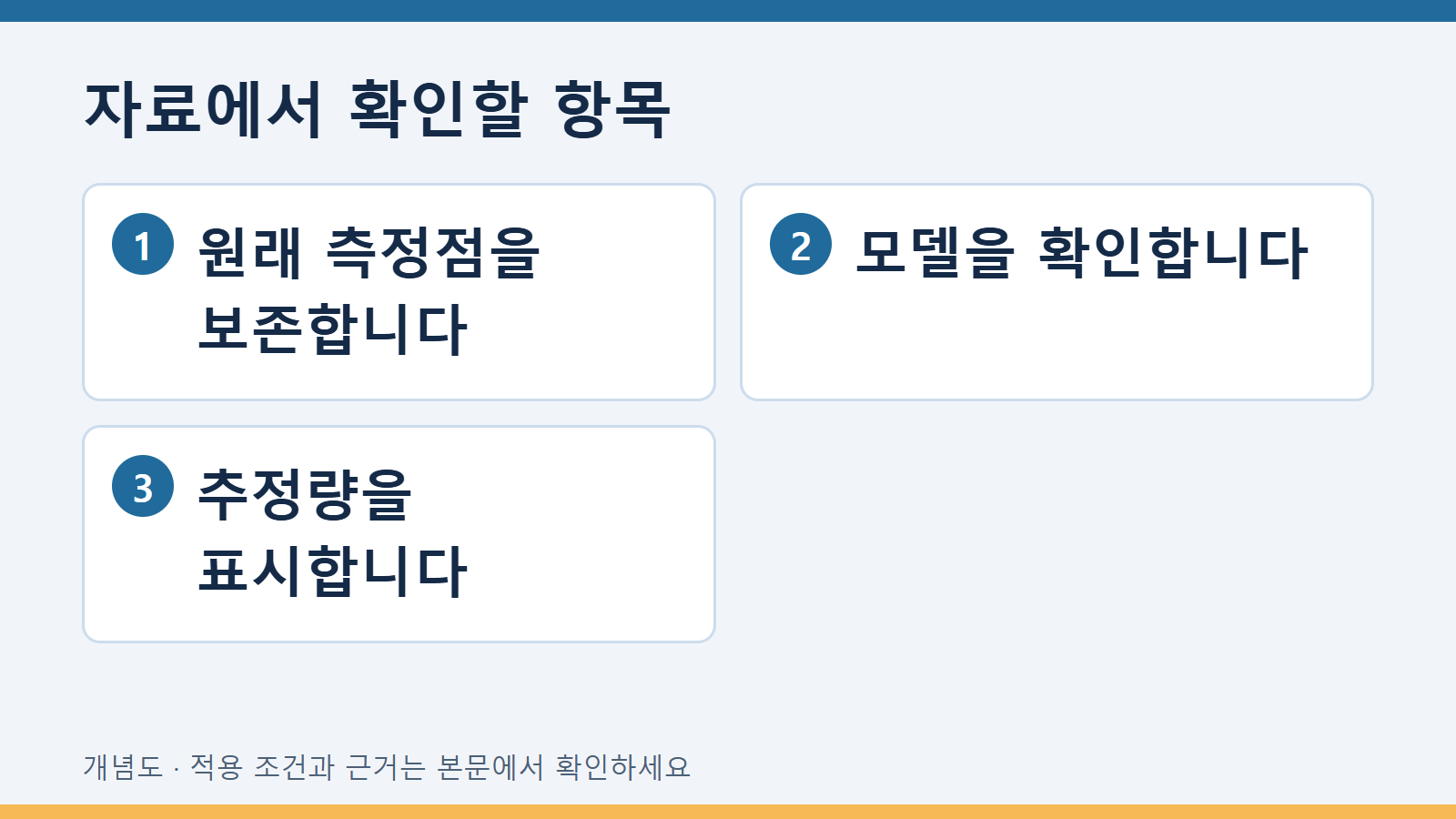

최종 메모는 요청 지표, 관측 온도 범위, 범위 밖 추정 여부, 조건 차이, 추가 확인 사항을 설명합니다. 회귀 모델별 신뢰구간이나 적합도 비교는 데이터 분석 담당자의 별도 과업입니다. 여기서는 전이점 수치가 실제 관측으로 확인된 것처럼 전달되는 일을 막습니다. 제품 사용 가능 온도는 이 그림 하나로 승인하지 않습니다.

검토 결과를 전달할 산출물

아래는 이번 문제에 맞춘 작성 예시입니다. 각 행의 구분이 실제 파일이나 도면에 보이도록 연결합니다.

자주 묻는 질문

전이온도는 하나의 고정 정의인가요?

사용한 특성 온도의 정의를 확인합니다.

곡선이 있으면 모든 구간을 측정했나요?

관측점과 추정 구간을 구분합니다.

온도점 개수만 늘리면 충분한가요?

요구 지표와 관측 범위의 관계를 먼저 봅니다.
