아날로그 캘리퍼 눈금의 시차를 판독 기록에서 확인하기

아날로그 캘리퍼의 같은 눈금을 두 사람이 다르게 읽었다면 어느 값을 평균해야 할까요? 먼저 눈금이 바뀌었는지와 눈금을 보는 방향이 바뀌었는지를 분리해야 합니다. 이 글은 장비를 움직이지 않은 상태에서 관찰 방향별 판독을 기록해, 시차가 발생할 수 있는 경로를 드러내는 교육용 비교표를 만드는 방법을 다룹니다.

시차는 눈금면 사이의 위치 관계에서 생깁니다

NPL은 주척과 버니어 눈금면이 다른 평면에 있을 때 관찰 방향에 따라 겹쳐 보이는 위치가 달라지는 시차를 설명합니다. 눈금 위에서 직접 보는 판독이 이 문제와 관련됩니다. 이 원리만으로 현장의 판독 차이를 모두 시차라고 확정할 수는 없습니다. 측정물 이동, 슬라이더 이동과 눈금 선택 실수도 다른 원인이 될 수 있습니다.

비교의 첫 질문은 실제 치수가 달라졌는가가 아니라 관찰 경로만 바꾸었는가입니다. 비교 중 죠가 움직였거나 접촉 상태가 달라졌다면 서로 다른 조건이 섞였으므로 시차만 분리한 자료로 사용할 수 없습니다. 이 경우 실패한 비교도 삭제하지 말고 상태 변경 시점을 적어 다시 관찰할 자료와 구분합니다.

원판독을 먼저 나누어 기록합니다

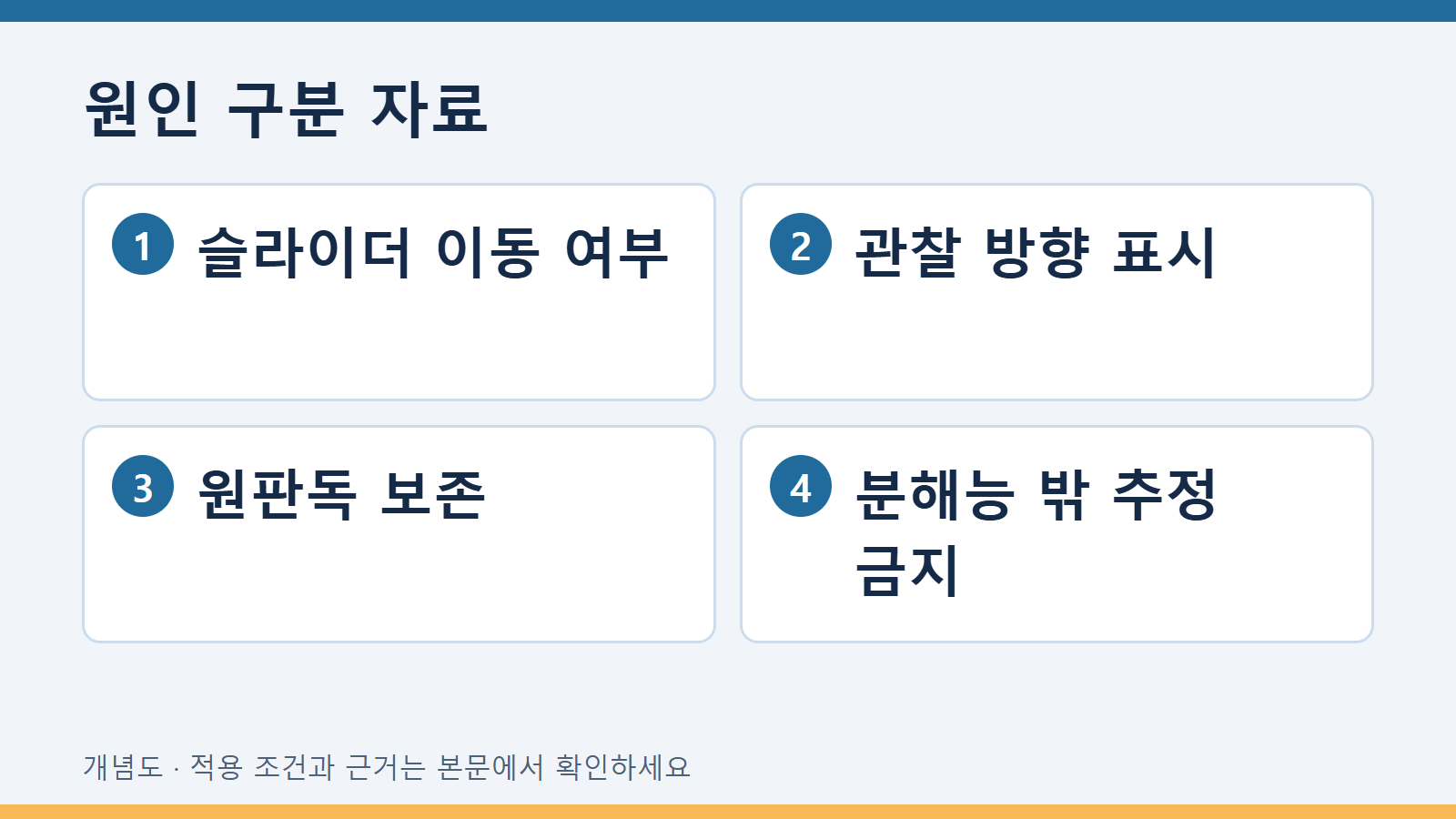

판독표에는 주척에서 읽은 값, 선택한 버니어 눈금 위치, 조합한 최종 표시를 별도 칸에 둡니다. 최종 숫자 하나만 남기면 주척을 한 칸 잘못 읽은 문제와 버니어가 정렬돼 보이는 위치의 차이를 나중에 구별하기 어렵습니다. 장비의 눈금 체계와 최소 눈금도 기록하되, 없는 자릿수를 추가해서 더 정밀한 자료처럼 만들지 않습니다.

관찰 방향은 정면이라는 말만 쓰기보다 주척·버니어가 보이는 위치를 간단한 스케치에 표시합니다. 왼쪽과 오른쪽은 관찰자 기준인지 장비 기준인지 정의합니다. 비교하는 동안 장비 배치와 조명을 유지했는지도 적습니다. 정면 기록은 이 비교의 기준 관찰이며, 기준기로 확인한 참값이라는 뜻은 아닙니다.

비교표를 이렇게 구성합니다

이 표의 결과 칸에 합격·불합격을 기본값으로 넣지 않습니다. 작업 목적은 관찰 경로의 영향을 구분하는 것입니다. 어떤 방향에서 판독이 달라졌는지, 같은 방향을 다시 봤을 때 선택이 유지됐는지, 움직임을 배제할 자료가 있는지를 문장으로 적으면 원인을 설명하는 자료가 됩니다.

교육용 가상 사례의 해석

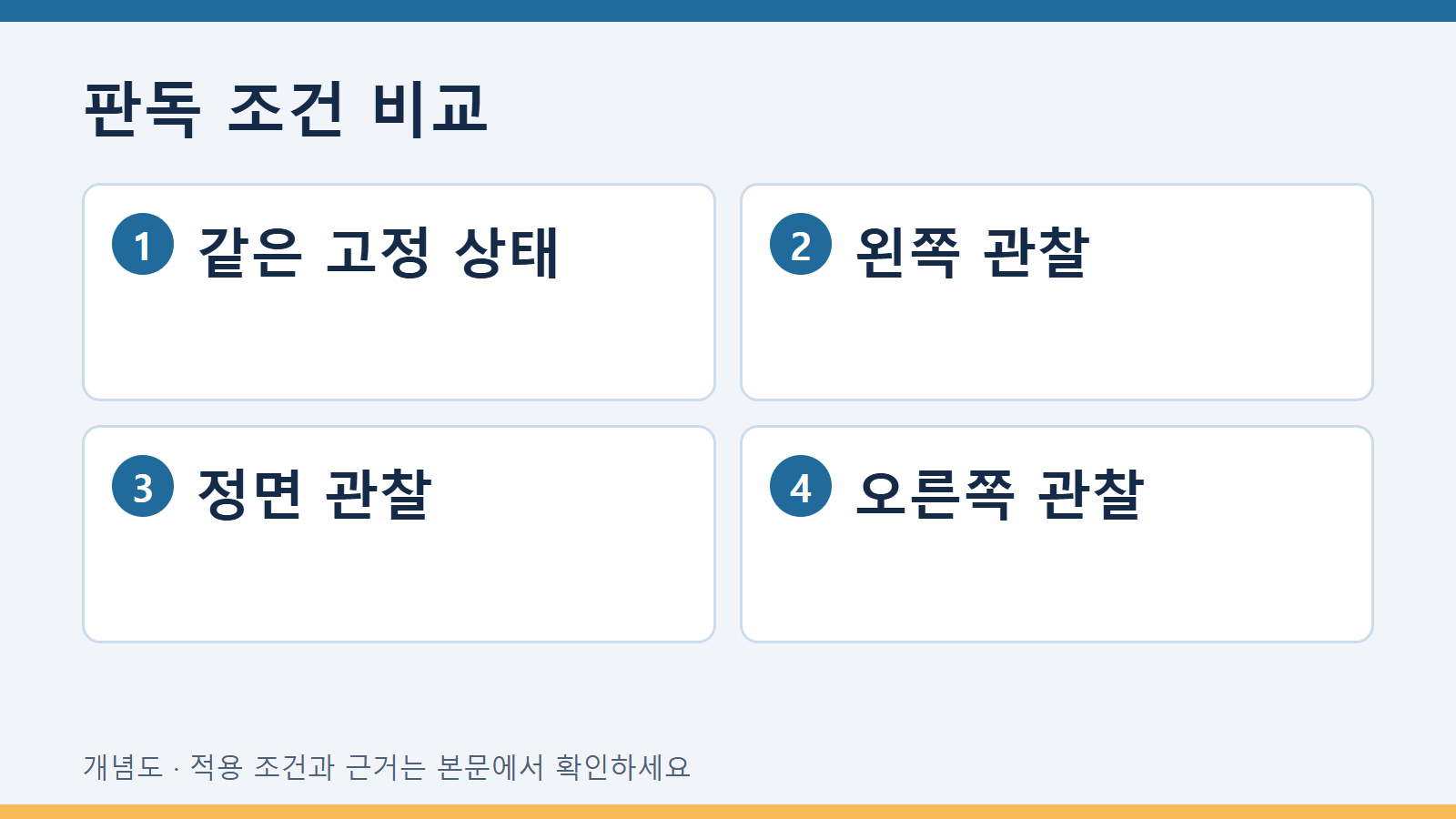

가상 기록에서 왼쪽 관찰은 버니어 눈금 b를, 정면 관찰은 눈금 c를 선택했고 오른쪽 관찰에서는 c와 d 중 하나를 고르기 어려웠다고 가정합니다. 슬라이더가 움직이지 않았다는 관찰도 함께 남겼습니다. 이때 보고 문장은 관찰 방향에 따라 정렬돼 보이는 눈금 선택이 달랐다는 것입니다. 실제 부품의 치수가 변했다거나 장비가 규격을 벗어났다고 결론내릴 근거는 아닙니다.

반대로 정면으로 반복 관찰해도 주척의 기준 위치가 계속 달라졌다면 시차만의 문제로 정리하지 않습니다. 비교 중 움직임, 접촉 상태, 눈금 가독성과 판독 절차를 먼저 검토합니다. 흐릿한 사진에서 어느 선이 겹쳤는지 사후에 억지로 결정하지 말고 판독 불확실로 남깁니다. 기록자의 선택을 보존해야 재검토자가 자료의 한계를 알 수 있습니다.

사진과 평균값이 해결하지 못하는 부분

사진은 눈금과 관찰 위치를 함께 남기는 데 도움이 되지만 촬영 방향도 시차를 만들 수 있습니다. 화면에서 선을 확대했다고 촬영 시선이 정면이 되는 것은 아닙니다. 사진의 픽셀 간격을 곧바로 치수로 바꾸거나 확대 배율로 장비 분해능을 개선했다고 쓰지 않습니다. 교육 자료에서는 사진 파일명, 촬영 방향과 판독자가 실제로 선택한 눈금만 연결해도 충분합니다.

좌우 판독값의 평균은 정면 관찰을 대신하는 교정법이 아닙니다. 관찰 위치가 대칭인지, 눈금면 간격이 일정한지 확인하지 않았다면 평균에 체계적인 의미를 부여하기 어렵습니다. 생산 기록에서 다른 판독값을 발견했다면 원자료를 지우지 않고 해당 측정의 검토 상태를 표시한 뒤 정해진 절차에 따른 재판독 또는 재측정을 요청합니다.

비교를 마칠 때 남기는 문장

최종 기록은 방향별 차이의 유무, 움직임을 배제한 범위, 판단하지 못한 부분을 포함합니다. 예를 들어 동일한 고정 상태에서 방향별 버니어 선택이 달랐으나 장비 오차와 제품 적합성은 평가하지 않았다고 적을 수 있습니다. 관찰 비교의 성공은 숫자를 하나로 정리하는 데 있지 않고, 서로 다른 판독이 생긴 경로를 후속 담당자가 다시 확인할 수 있게 하는 데 있습니다.

자주 묻는 질문

디지털 캘리퍼에도 이 눈금 시차 비교가 필요한가요? 이 글의 대상은 주척과 버니어 눈금의 광학적 판독입니다. 디지털 표시값의 오류를 동일한 원리로 설명하지 않습니다.

정면에서 읽으면 측정 오차가 없어지나요? 정면 관찰은 눈금 판독 조건 하나를 다룹니다. 접촉·정렬·기기 성능 등 다른 영향은 별도로 확인해야 합니다.

확인한 근거와 적용 범위

공식 원문의 Good Practice Guide 40, Issue 2 (2014), Parallax error, 인쇄면 25; PDF 36를 확인했습니다. 공개 근거는 위에서 설명한 핵심 구분에 사용했습니다. 이 글의 표·가상 사례·검토 순서는 작성 제안이며 규격의 필수 양식이 아닙니다. 2026년 10월 4일 확인한 자료를 바탕으로 하며, 적용 표준과 제조사 자료의 판번호는 실제 사용 시점에 확인합니다.
