온도 챔버 설정값과 시편 표면 온도가 다른 경우

시편 센서 위치와 안정화 구간 기록. 이 글은 완료된 시험과 의뢰 문서를 검토하기 위한 실무 제안입니다.

온도 센서의 열적 접촉과 주변 열교환은 측정값에 영향을 주며 공기 온도와 고체 표면의 온도는 다른 측정 대상이다. 공식 근거: NPL GPG125, version2.0, 2016; PDF pp7–8,40–43

챔버 채널과 시편 채널을 다른 선으로 표시합니다

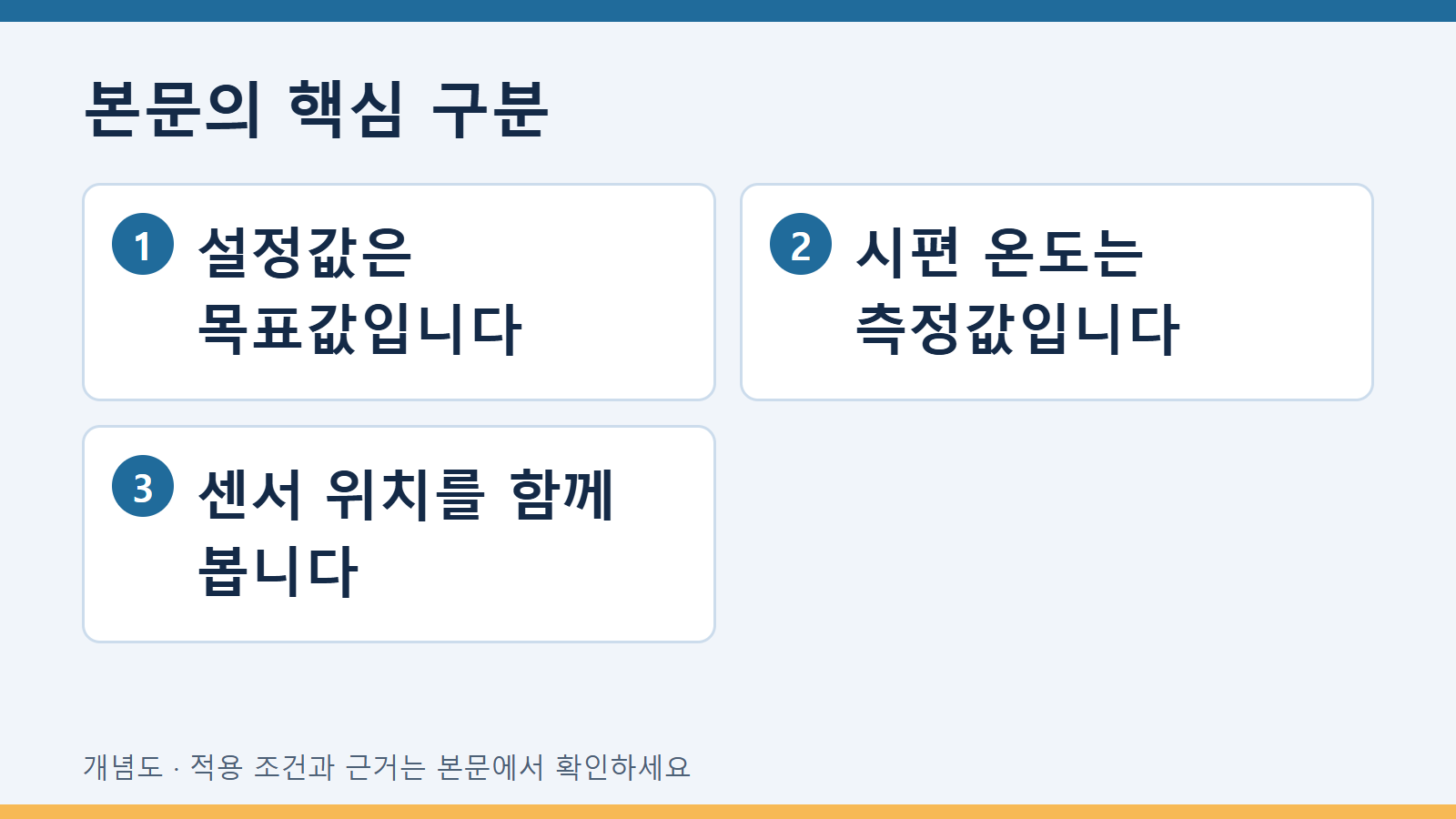

코팅 시편의 열 노출 시험에서 챔버 설정값과 시편 표면 온도를 같은 뜻으로 기록하면 실제 노출 이력을 알기 어렵습니다. 필요한 산출물은 설정값, 챔버 관측값, 시편 센서값을 같은 시각축에 놓은 그림입니다. 각 선이 무엇을 측정한 것인지 이름을 붙이고 센서 위치도와 연결합니다. 설정값은 관측한 온도와 구별합니다.

센서 위치를 결과의 일부로 남깁니다

시편의 앞면과 뒷면, 지지부 근처와 떨어진 위치는 같은 질문에 답하지 않을 수 있습니다. 센서 부착 위치와 방식, 시편 지지, 챔버 안의 배치를 기록합니다. 표면 센서 자체가 열교환에 영향을 줄 수 있다는 NPL 설명을 근거로 센서가 실제 표면과 어떻게 연결됐는지 검토합니다. 이 글에서 특정 부착재나 위험한 고온 작업 방법을 지시하지 않습니다.

안정화 구간의 정의를 찾아 표시합니다

설정값에 도달한 시각과 시편이 지정된 온도 조건에 도달한 시각은 따로 표시합니다. 사용한 시험법이 어떤 온도를 기준으로 시간을 세는지 확인합니다. 보편적인 안정화 시간을 임의로 정하지 않고 프로젝트의 절차와 실제 기록을 대조합니다. 측정 시작 전에 기록을 끊었다면 그 이전 시편 상태는 확인되지 않은 구간으로 남깁니다.

가상 가열 시험 사례

가상 사례에서 시편 투입 후 바로 노출 시간을 세어 두 코팅을 비교했습니다. 챔버 로그는 빨리 설정값으로 돌아왔지만 시편 센서의 추세는 서로 달랐습니다. 담당자는 세 곡선을 겹쳐 비교 시작 조건을 검토하고 시편 형상과 지지 상태를 대조합니다. 챔버 값으로 누락된 시편 온도를 복사하지 않고, 이미 시행한 시험의 해석 가능한 범위를 기록합니다.

완료 보고에 넣을 자료

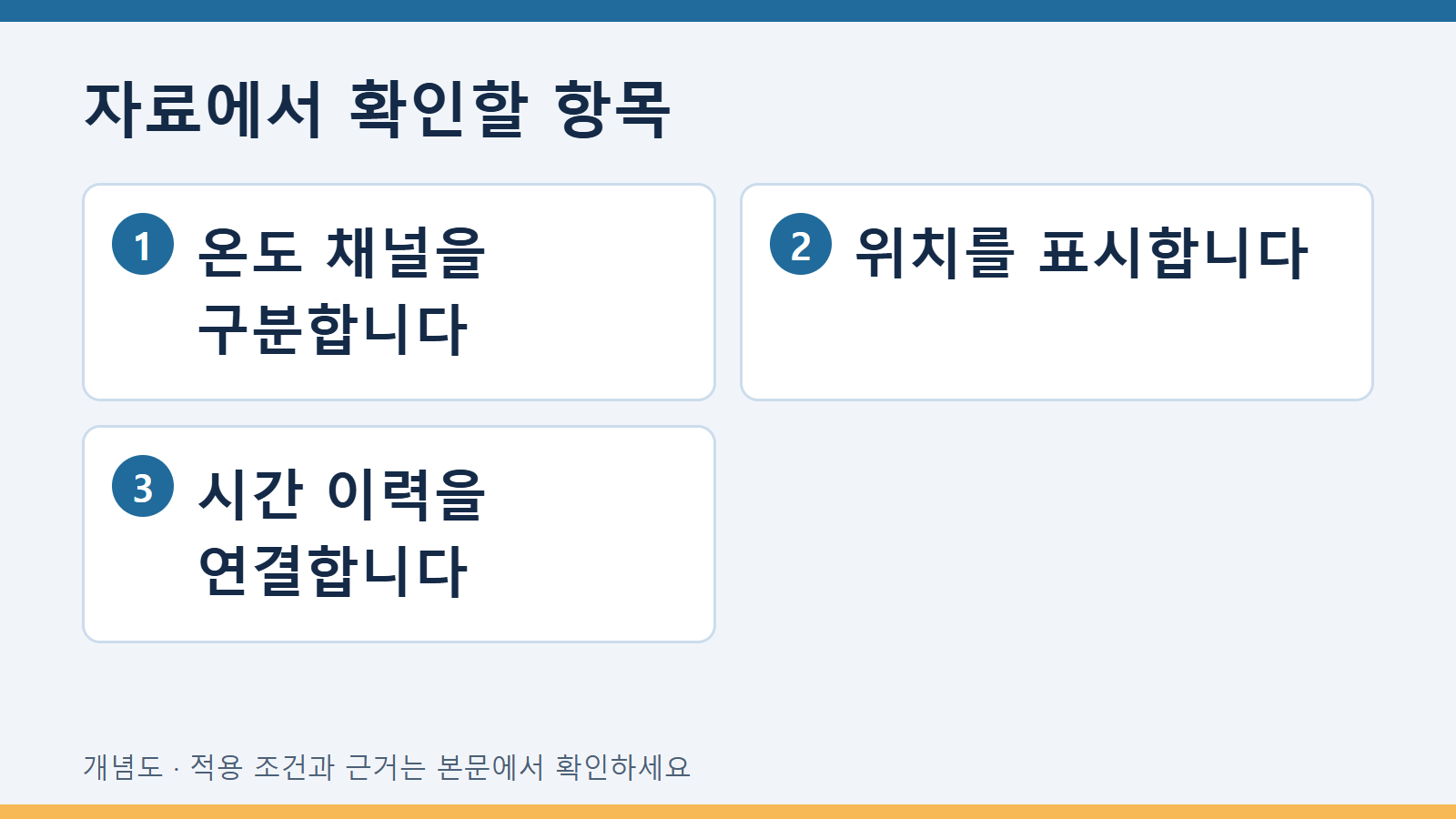

시편 위치도, 센서 식별자, 채널 정의, 시간 기준, 실제 온도 추세, 노출 시간의 시작 정의를 함께 남깁니다. 센서 교체나 위치 변경이 있었다면 해당 시각을 표시합니다. 그래프를 단순화해 보고하더라도 원채널 파일을 보존합니다. 온도 조건 검토와 재료의 합격 판단은 구분하며 온도 곡선 하나로 수명이나 사용 적합성을 단정하지 않습니다.

검토 결과를 전달할 산출물

아래는 이번 문제에 맞춘 작성 예시입니다. 각 행의 구분이 실제 파일이나 도면에 보이도록 연결합니다.

자주 묻는 질문

설정값에 도달하면 노출 시작인가요?

채택한 시험법의 시간 시작 정의를 확인해야 합니다.

표면 센서 하나면 전체 시편을 대표하나요?

위치와 형상 및 필요한 대표성을 검토해야 합니다.

챔버 로그로 시편 온도를 대신할 수 있나요?

실제 관계를 확인한 근거 없이 동일한 값으로 취급하지 않습니다.
