일정 하중과 일정 응력 크리프 시험의 구분

크리프 성적서 두 장에 “응력 일정”이라고 적혀 있어도 같은 제어를 했다고 단정하기 어렵다. 초기 단면적으로 계산한 공칭응력과 변하는 단면적을 사용한 응력은 다르기 때문이다. 하중이 일정한지, 응력을 어떤 면적으로 정의했는지를 알아야 변형 곡선을 같은 조건으로 비교할 수 있다.

일정한 양이 무엇인지 먼저 적는다

ZwickRoell 크리프 설명은 일정 인장력과 일정 인장응력 조건을 함께 소개한다. 이 구분을 읽을 때 응력이라는 말의 분모를 확인한다. 초기 단면적 A0를 쓰는 공칭응력 F/A0는 A0가 고정돼 있으면 일정 하중과 함께 일정하게 남는다.

현재 단면적 A(t)를 쓰는 F/A(t)는 하중이 같아도 단면적이 달라지면 변할 수 있다. 자료에 “일정 응력”만 있고 면적 정의가 없다면 제어 방식 미확인으로 남긴다. 현재 단면을 실제 측정했는지, 특정 모델로 추정했는지도 다른 근거다. 균일 변형이나 체적 일정 같은 가정을 기록 없이 끼워 넣지 않는다.

가상의 단면 변화로 의미를 확인한다

교육용 가상 사례에서 하중 1000N, 초기 단면적 10mm²이면 공칭응력은 100MPa다. 나중의 관심 단면적이 실제로 8mm²가 됐다고 가정하면 같은 하중에서 그 면적을 사용한 값은 125MPa다. 초기 면적 기준의 100MPa와 현재 면적 기준의 125MPa는 같은 상태를 다른 정의로 나타낸 값이다.

현재 면적 기준의 100MPa를 유지한다는 이상화된 계산은 그 시점에 800N을 요구한다. 이것은 실제 장비 조정 지시가 아니며 시험기의 제어 알고리즘을 추정한 것도 아니다. 계산의 목적은 “일정 응력”의 정의가 하중 이력과 연결된다는 점을 보여주는 것이다. 국부 단면 감소가 있으면 어느 위치의 면적을 사용했는지도 추가 문제가 된다.

응력 곡선 대신 제어 기록을 대응시킨다

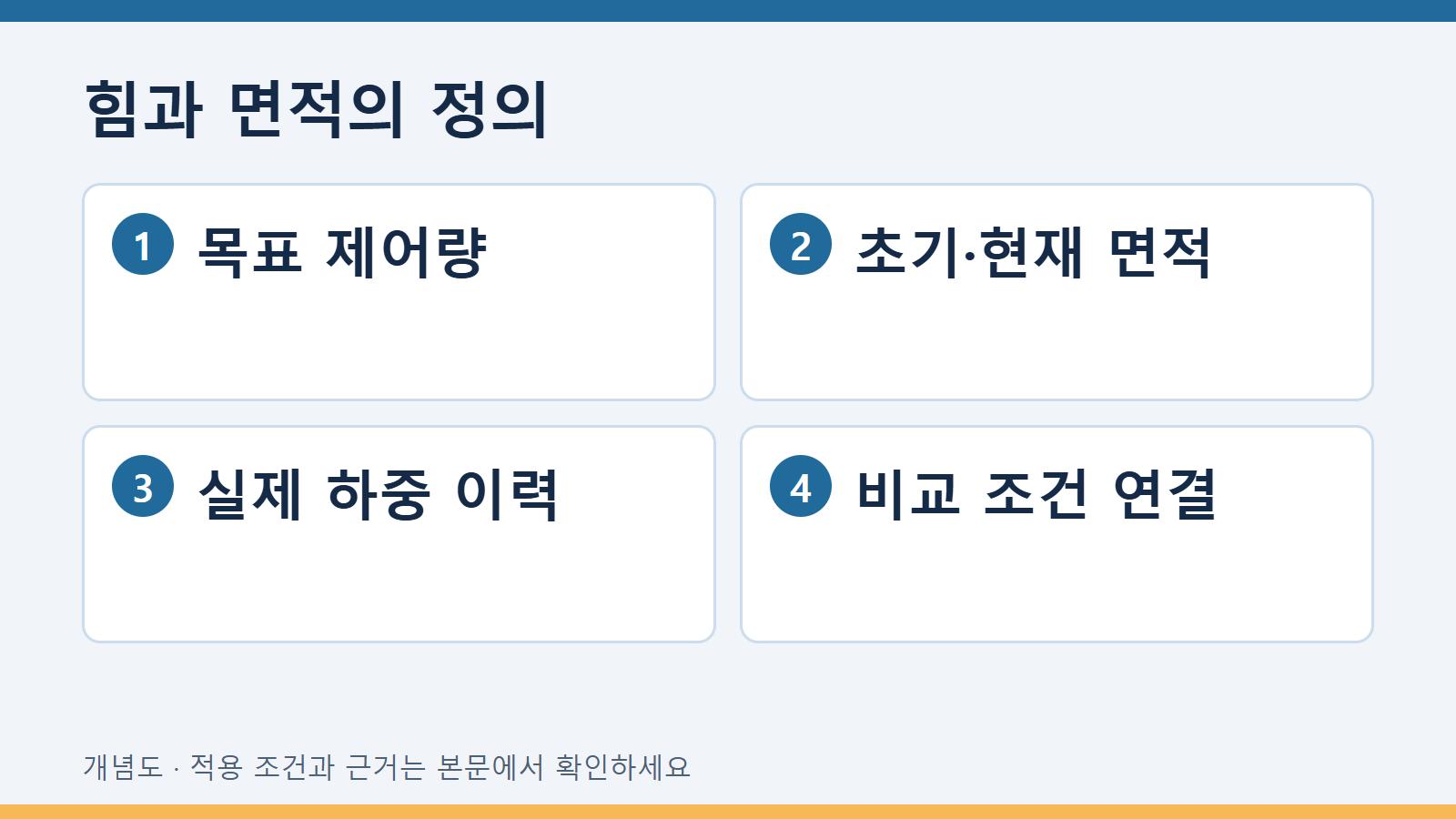

산출물은 목표 제어량·면적 정의·측정 또는 추정 면적·실제 하중 이력·변형 측정 위치의 대응표다. 표시 응력이 평평하다는 사실만 보고 하중이 조절됐다고 추정하지 않는다. 초기 면적을 고정한 화면에서도 표시 응력은 평평할 수 있다. 하중 기록을 함께 읽으면 정의와 실제 실행이 일치하는지 확인할 수 있다.

두 자료를 비교할 때 온도와 시간, 재료 상태도 맞춘다. 현재 단면 정보를 나중에 얻었다면 재계산한 분석값과 시험 중 제어에 사용한 값은 구분한다. 사후 환산으로 시험 당시 하중 이력이 바뀌지는 않는다. 계산을 다시 했다는 이유로 일정 하중 시험을 일정 현재 응력 시험으로 이름 바꾸지 않는다.

누락 자료는 비교의 제한으로 남긴다

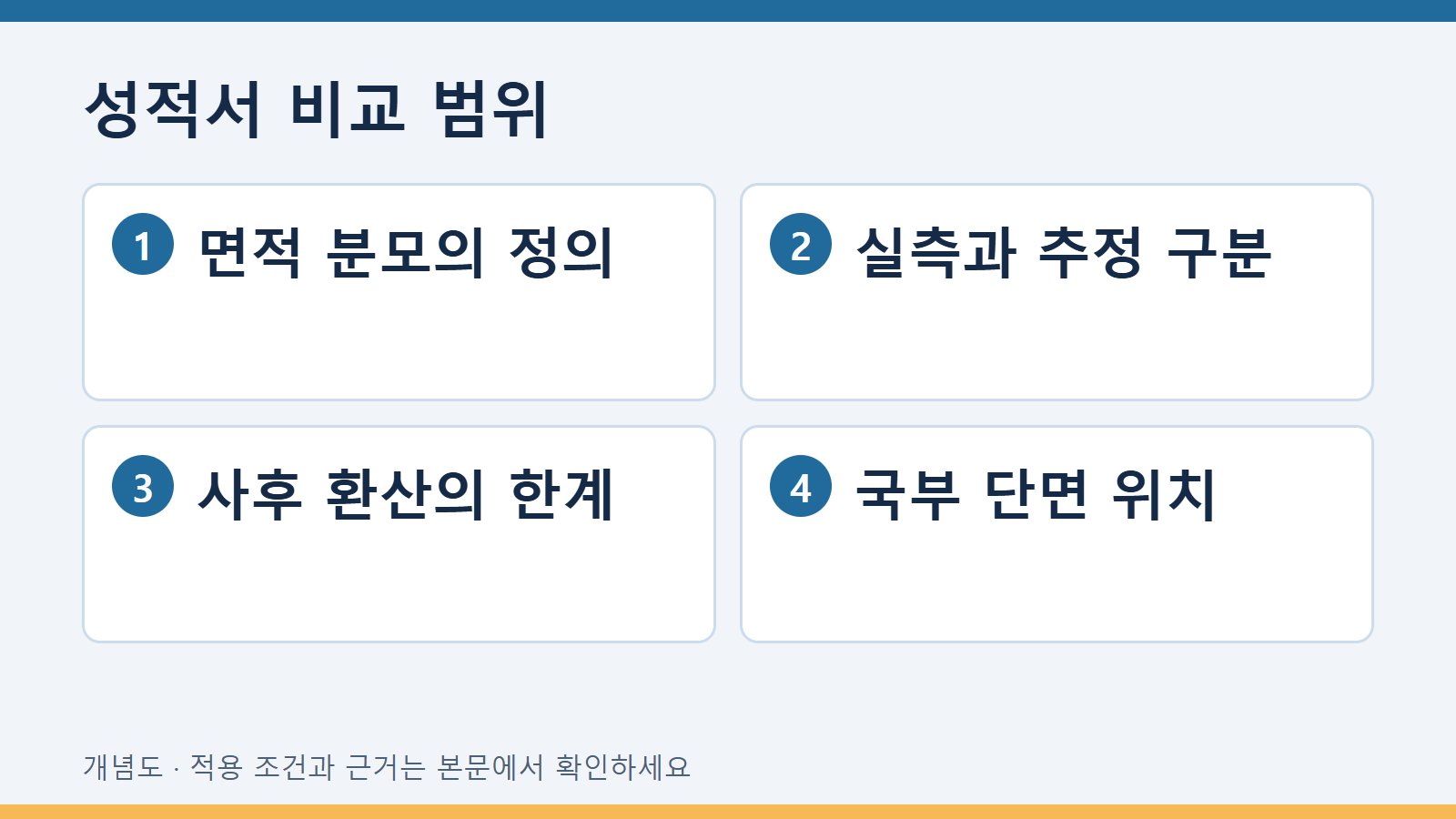

단면 정의나 하중 원기록을 확보하지 못하면 곡선의 기울기 차이를 곧바로 재료 차이로 설명하지 않는다. 확인된 것은 초기 공칭 조건인지 현재 조건인지 범위를 적는다. 시험기관이 적용한 시험법과 결과 정의가 다르면 각각의 이름을 유지한 채 차이를 검토한다.

최종 설명에는 일정하게 유지한 양과 그 계산 분모를 문장으로 적는다. 예를 들어 “초기 단면적 기준 공칭응력으로 표시된 일정 하중 자료”처럼 정의를 쓰면 독자가 추적할 수 있다. 실제 크리프 수행과 제어 변경은 적용 표준 및 전문기관 절차의 영역이며 이 글의 숫자는 개념 구분을 위한 가상 계산이다.

자주 묻는 질문

하중이 일정하면 응력도 일정한가요?

초기 면적 기준이면 그렇지만 현재 면적 기준은 단면 변화에 따라 다를 수 있다.

성적서 응력 선이 평평하면 충분한가요?

계산 면적과 실제 하중 기록을 확인해야 한다.

나중에 면적으로 환산하면 시험 방식도 바뀌나요?

표현값의 재계산과 시험 당시 제어 이력은 별개다.
