좁은 곡면에서 촉침 프로파일의 접근 경로를 검토하기

촉침 몸체·팁·주변 구조의 간섭 위치와 측정 가능 구간을 형상 도면에 지정. 이 글은 완료된 시험과 의뢰 문서를 검토하기 위한 실무 제안입니다.

베어링 곡면의 측정 위치에는 기능 영역뿐 아니라 촉침 장비의 접근 가능성이 영향을 준다. 공식 근거: NPL GPG148, version 1.0, 2017; PDF pp13,15–19; central-area accessibility PDF p19 (printed p13)

촉침 끝이 아니라 장비의 통과 공간을 그립니다

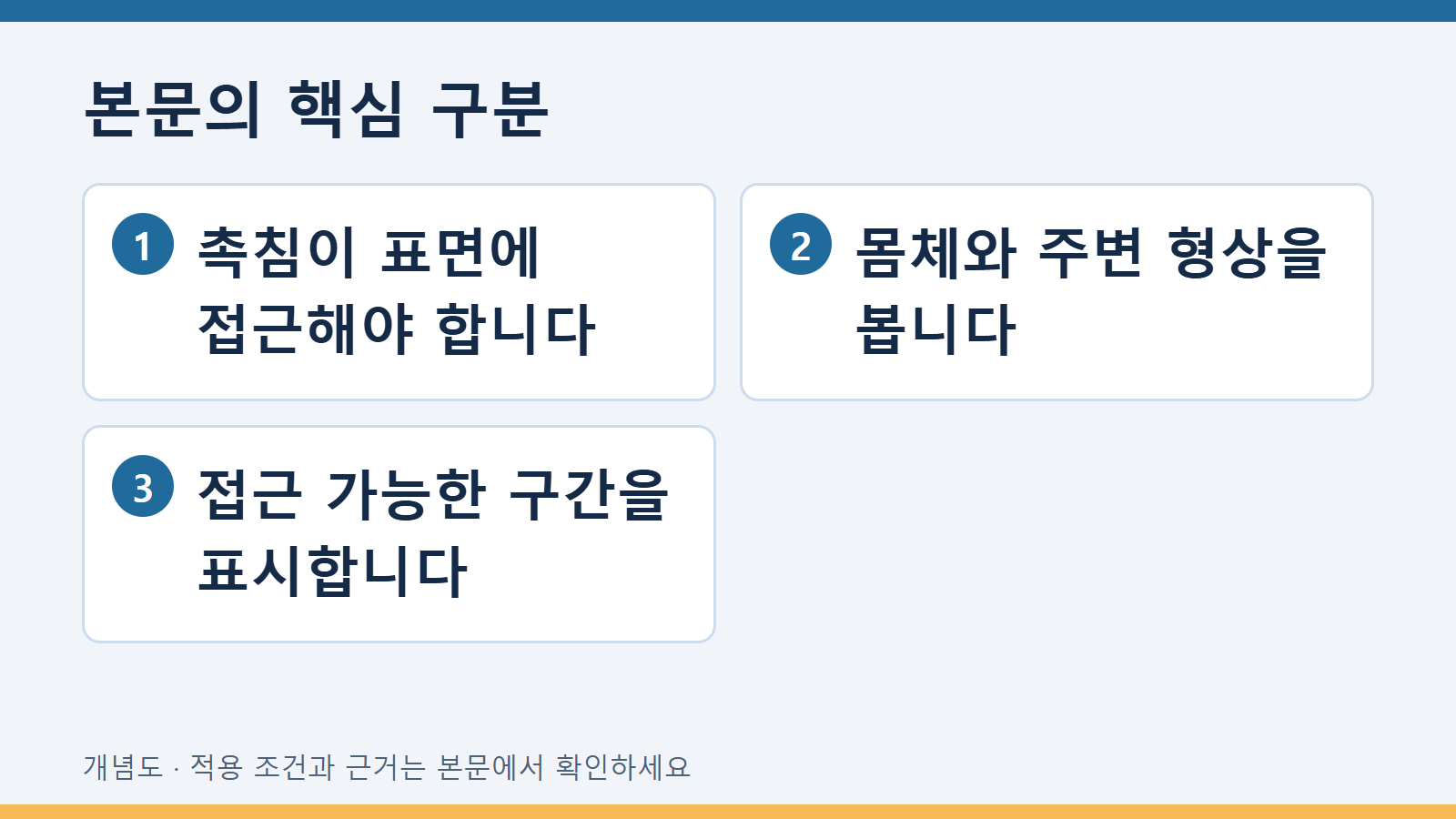

좁은 내측 곡면의 표면조도를 의뢰하려면 측정선만 표시해서는 부족합니다. 필요한 산출물은 시편 단면과 장비가 들어오는 방향을 겹쳐 그린 접근 도면입니다. 측정하려는 면, 주변 턱과 홈, 촉침 끝, 촉침을 지지하는 몸체의 위치를 구분합니다. 팁이 닿을 수 있는 위치와 장비가 실제로 지나갈 수 있는 위치는 같지 않을 수 있습니다.

기능 영역과 접근 가능한 영역을 겹쳐 봅니다

NPL 안내서의 베어링 사례에서는 중앙과 가장자리의 기능이 다르고 장비 몸체 때문에 중앙 접근이 어려운 경우도 설명합니다. 이를 모든 곡면의 동일한 정답으로 적용하지 않습니다. 실제 시편에서 검사하려는 손상 위치와 접촉 영역을 먼저 정하고, 기관이 제공한 촉침 형상과 이동 범위를 같은 도면에 표시합니다. 접근이 쉬운 곳으로 이동했을 때 원래 질문에 답할 수 있는지도 확인합니다.

진입과 측정 이동을 다른 화살표로 표시합니다

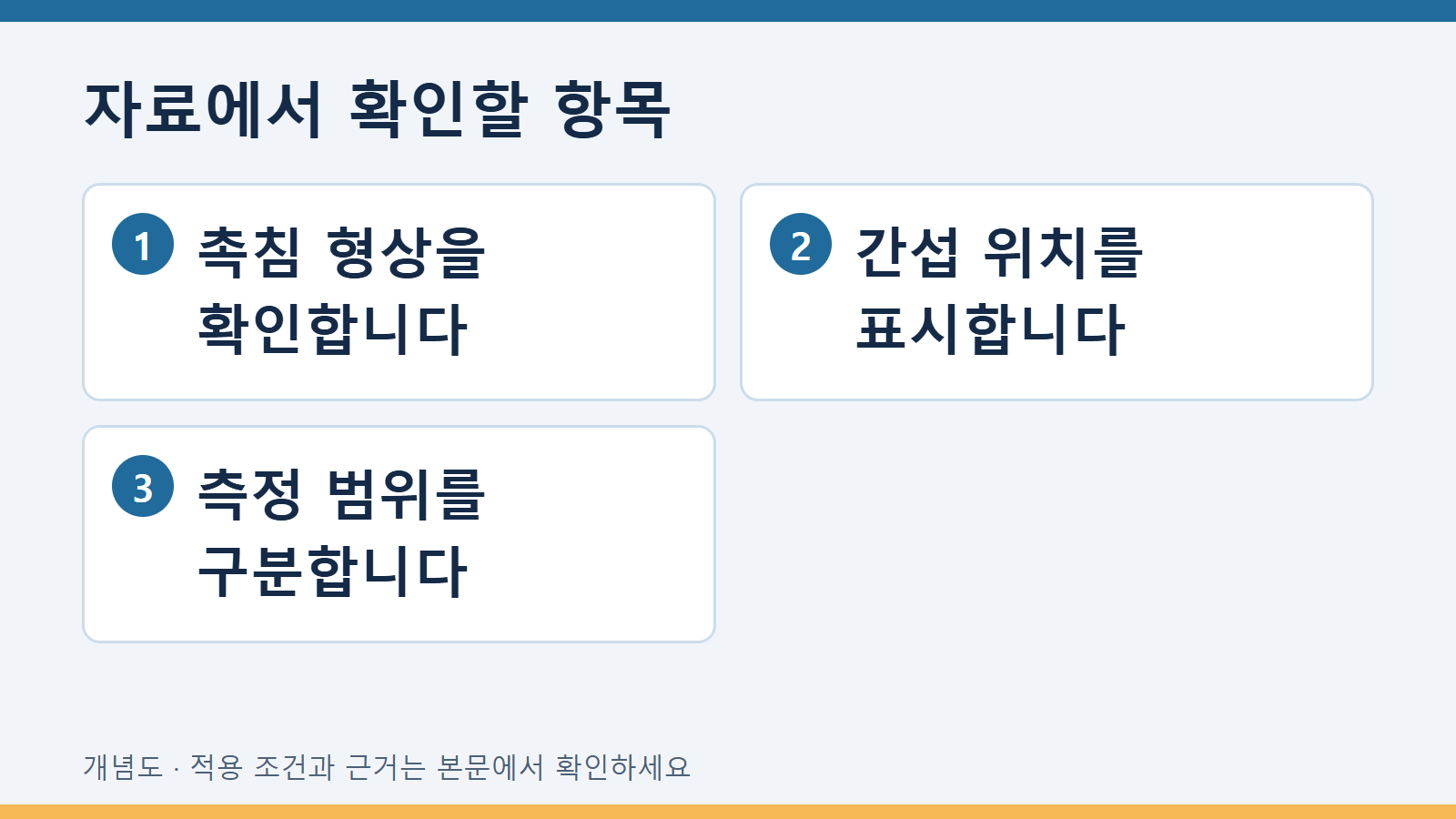

촉침을 표면에 올려놓을 때의 진입 경로와 실제 스캔 경로를 구별합니다. 시작점에 닿아도 이동 중 몸체가 턱에 가까워질 수 있습니다. 곡면 기울기 때문에 측정 가능한 길이가 제한될 수도 있습니다. 지지 방법이나 시편 자세를 바꿀 계획이 있다면 그 자세의 도면을 따로 만듭니다. 장비 도면을 확보하기 전까지 안전 여유를 임의의 수치로 확정하지 않습니다.

가상 곡면 시편 사례

가상 사례에서 내측 방식 코팅의 조도를 중앙에서 측정하도록 의뢰했지만 기관은 가장자리 데이터만 보냈습니다. 접근 도면을 요청하니 중앙에서는 촉침 몸체가 내부 턱에 간섭했습니다. 담당자는 가장자리 값을 중앙의 대체값으로 복사하지 않고 미측정 중앙을 표시합니다. 다른 형상의 촉침이나 다른 측정 방법을 검토할 때에도 실제 질문이 중앙 코팅 상태인지 전체 공정의 대표 조도인지 먼저 구분합니다.

보고서에 미측정 이유를 남깁니다

완료 도면에는 실제 이동선, 측정 방향, 위치 번호, 접근하지 못한 구간과 사유를 적습니다. 위치 사진과 결과 파일을 연결하면 나중에 같은 구간을 재검토하기 쉽습니다. 필터와 조도 매개변수는 별도로 기록하되 이번 산출물의 목적은 접근 가능 구간을 정하는 것입니다. 단면 그림만으로 장비 충돌 여부를 확정하거나 현장 측정을 직접 지시하지 않습니다.

작성할 산출물의 항목

아래 표는 원문에서 가져온 의무 양식이 아니라 이번 검토 질문에 맞춘 작성 예시입니다. 빈칸은 자료를 확보하지 못한 상태로 표시하고 확인된 사실과 추정을 구분합니다. 도면이나 파일에 같은 식별자를 쓰면 다음 검토자가 값에서 근거 자료로 돌아갈 수 있습니다.

자주 묻는 질문

팁이 닿으면 측정 가능한가요?

몸체와 이동 중 경로도 확인해야 합니다.

가장자리 값으로 중앙 값을 대신할 수 있나요?

대표성의 근거 없이 위치를 대체하지 않습니다.

시편을 돌리면 해결되나요?

지지 상태와 새 측정 방향 및 기능 영역을 함께 검토해야 합니다.
