충격시험기의 빈 스윙 손실과 시편 흡수에너지 분리

빈 스윙에서도 손실 값이 보이면 시편이 흡수한 에너지에서 그 값을 빼야 한다고 생각하기 쉽다. 하지만 성적서 값에 이미 기계 보정이 포함돼 있다면 다시 차감하는 것은 중복 처리다. 검토의 첫 질문은 손실이 있느냐보다 화면에 보이는 각 값이 무엇을 포함하느냐다.

세 숫자의 이름과 정의를 분리한다

시험 전후 진자의 에너지 변화, 시편 결과로 표시된 값, 기계 손실 점검값을 각각 적는다. 같은 J 단위라도 용도가 다르다. 장비가 결과를 계산하는 단계와 적용 시험법의 결과 정의를 확인하지 않으면 점검값을 결과에 넣을 위치를 정할 수 없다.

NIST Charpy 기계 검증 안내는 기계적 영향과 검증의 중요성을 설명한다. NIST SP960-18의 공개 불확도 문서도 마찰 손실을 별도 구성요소로 다룬다. 공개 자료는 기계 손실을 고려할 이유를 제공하지만 모든 시험기에 “빈 스윙 값 그대로 차감”이라는 동일 계산을 처방하지 않는다.

기계 점검과 시편 결과의 계산 경로를 찾는다

빈 스윙 기록에는 시편이 없는 상태의 점검이라는 목적을 적고 점검 시각과 장비 식별을 연결한다. 그 값이 어느 손실 성분을 나타내는지, 결과 계산에 사용되는 값인지, 단지 허용 상태를 확인하는 값인지 장비 문서에서 확인한다. 문서 확인 없이 “손실”이라는 단어만으로 모든 항을 합산하지 않는다.

실제 충격 중 기계 진동이나 다른 상호작용은 시편 없는 점검에서 보인 값과 똑같다고 가정하기 어렵다. 따라서 빈 스윙이 시편 충격의 모든 기계 영향을 완전히 분리했다고 표현하지 않는다. 점검 결과가 정상이라는 사실과 실제 시편 시험의 적합성 검토도 구분한다. 구체적인 진자 조작과 점검 횟수는 자격을 갖춘 시험기관의 적용 절차가 정한다.

가상 값에서 이중 차감만 찾아낸다

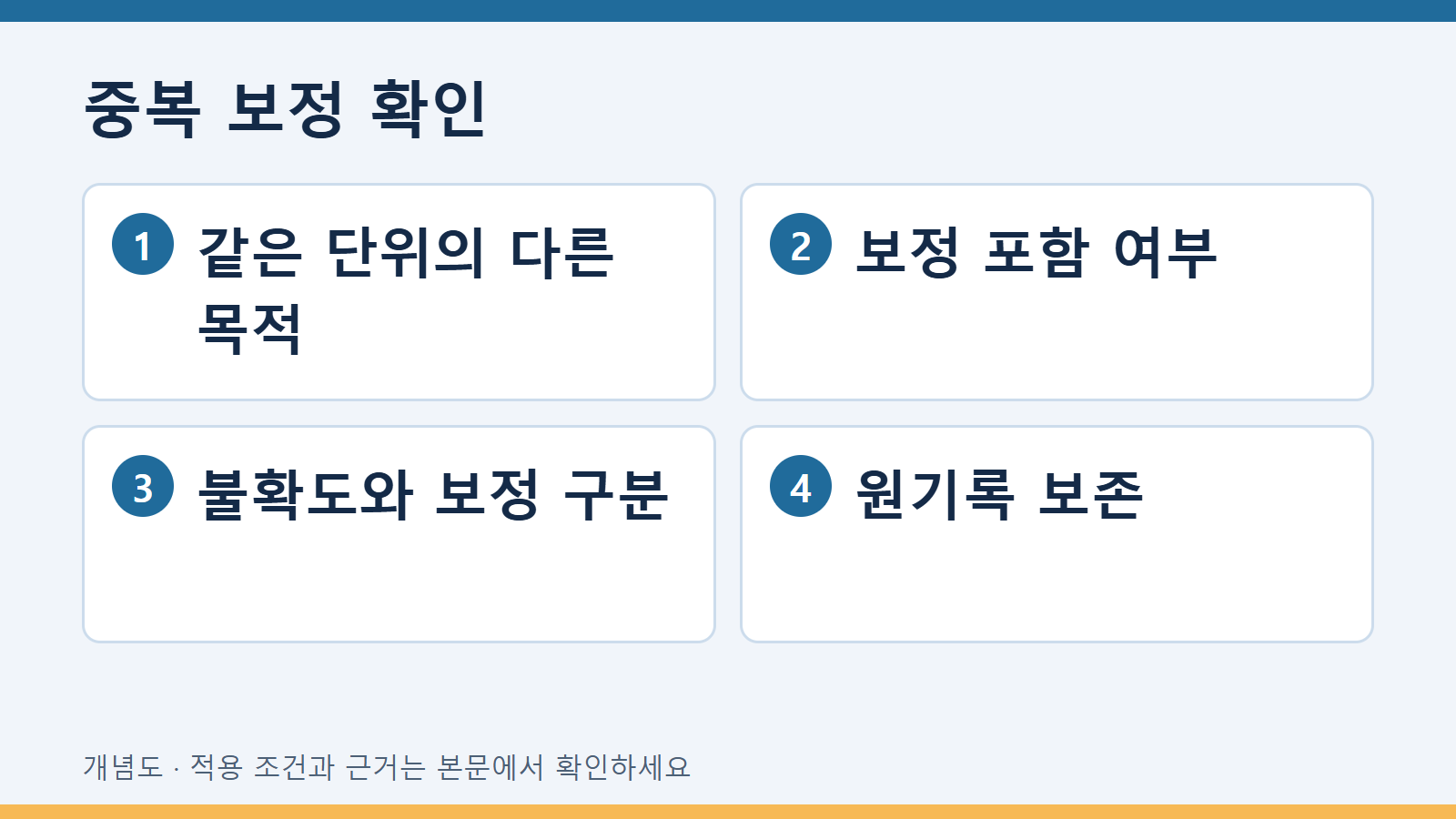

가상의 장비 화면에 시편 결과 30J와 손실 점검값 1J가 표시됐다고 하자. 결과 정의에 손실 보정이 이미 적용됐다고 문서로 확인했다면 외부 계산에서 29J로 바꾸는 것은 중복 차감이다. 반대로 보정 포함 여부를 모르면 30J나 29J 중 어느 값이 적절한지 이 숫자 둘만으로 결정하지 않는다.

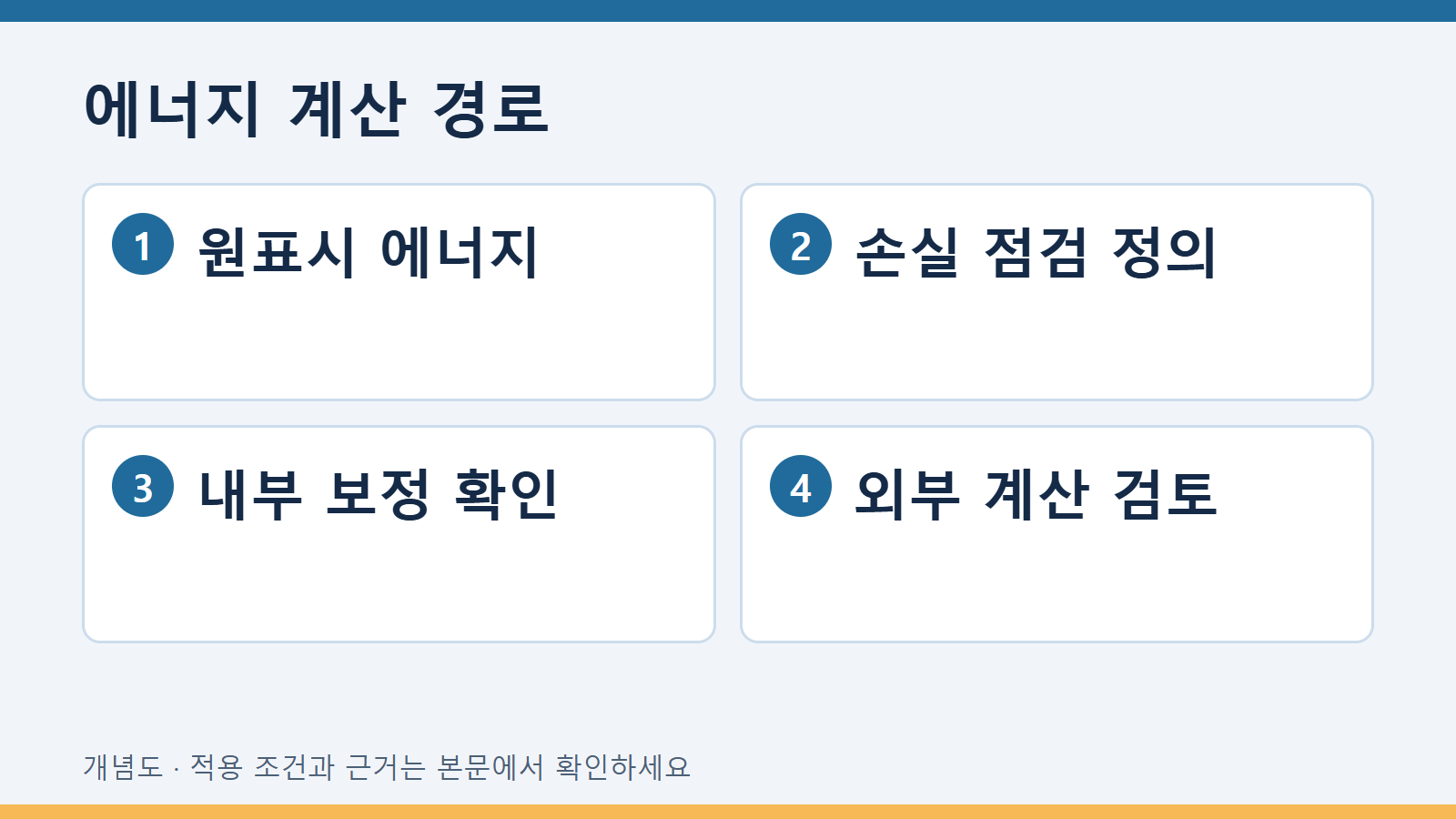

산출물은 원표시값·정의·기계 내부 처리·외부 후처리·최종 보고값의 계산 경로표다. 숫자 예는 장비의 실제 보정 공식이 아니라 이중 처리의 논리만 보여준다. 손실 점검의 정의가 다르다면 표의 행도 다르게 쓴다. 원표시값을 지우고 최종 숫자만 남기면 나중에 중복 보정을 찾아낼 수 없으므로 원기록을 보존한다.

손실 불확도와 결과 보정을 구별한다

보정을 적용했다고 손실 관련 불확도가 0이 되는 것은 아니다. 불확도 문서에서 손실 항을 다룬다는 사실과 결과에 같은 숫자를 추가로 차감해야 한다는 주장은 다르다. 보정량, 보정량의 불확도, 기계의 검증 상태를 별도 항목으로 읽는다.

보고에는 적용 시험법의 판, 장비가 보고하는 에너지의 정의, 손실 점검의 목적과 시점, 수동 후처리 여부를 적는다. 서로 다른 기계의 결과를 비교할 때에도 이 정의를 먼저 맞춘다. 공개 2008 NIST 자료의 기초 원리로 설명하되 현재 적용 표준의 허용 손실이나 검증 절차를 공개 본문에서 확인하지 않은 수치로 대체하지 않는다.

자주 묻는 질문

빈 스윙 값은 무조건 빼야 하나요?

결과에 이미 포함된 처리와 점검값의 정의를 확인한 뒤 판단한다.

보정된 결과면 손실 영향이 모두 없어지나요?

보정과 불확도는 다르며 충격 중 모든 기계 영향을 빈 스윙만으로 분리했다고 볼 수 없다.

J 단위가 같으면 같은 에너지인가요?

단위뿐 아니라 측정 조건과 계산 단계의 정의가 같아야 한다.
