코팅을 통과한 두께 측정에서 에코 간격을 선택하기

측정 모드와 에코 선택의 원파형 기록. 이 글은 완료된 시험과 의뢰 문서를 검토하기 위한 실무 제안입니다.

에코 대 에코 방식은 연속된 후면 에코 사이의 시간을 사용하며 여러 후면 에코가 확보되지 않는 심한 부식 상태에서는 제한이 있다. 공식 근거: Evident Thickness Gauge Tutorial, Echo-to-Echo Measurement and limitations; official page read2026-10-04

숫자와 선택한 에코를 같은 위치에 연결합니다

코팅을 통과한 초음파 두께 측정 결과를 검토하려면 어떤 에코 사이를 시간으로 읽었는지 확인해야 합니다. 필요한 산출물은 위치별 원파형에 선택한 에코와 측정 구간을 표시한 판독표입니다. 장비 모드, 탐촉자, 설정 파일, 측정 위치와 표시값을 연결합니다. 단순히 코팅 제외 모드라고만 적으면 실제 선택 구간이 빠질 수 있습니다.

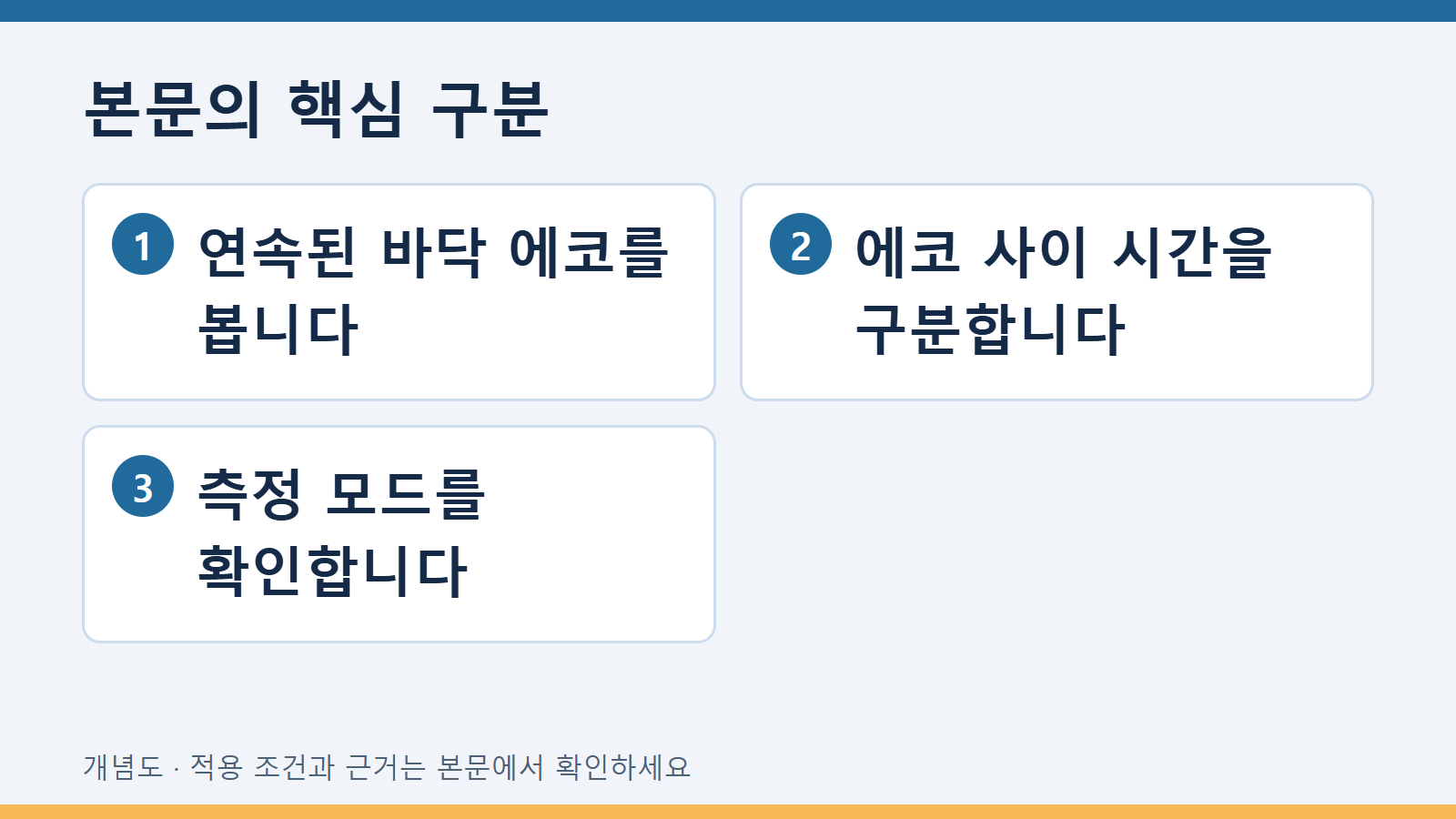

연속 후면 에코의 관계를 확인합니다

제조사 안내는 에코 대 에코 방식이 연속 후면 에코 사이의 시간을 사용한다고 설명합니다. 화면의 두 큰 피크가 있다는 이유만으로 원하는 에코라고 확정하지 않습니다. 해당 장비의 파형 표시와 선택 근거를 확인하고 기관의 판독 설명을 요청합니다. 에코 식별이 불명확한 구간은 확정값과 구분해서 남깁니다.

코팅과 금속의 보고 목적을 구별합니다

총 경로를 읽은 값, 금속 기재 두께를 읽은 값, 코팅을 별도 평가한 값은 다른 산출물입니다. 코팅 제외라는 표현이 어떤 방식에 해당하는지 확인합니다. 제조사의 특정 제품 기능을 모든 장비에 적용되는 공통 원리와 섞지 않습니다. 이 글은 특정 장비의 자동 판독을 설정하거나 코팅 두께에 일정한 배수를 곱해 값을 고치는 절차를 제안하지 않습니다.

가상 국부부식 파형 사례

가상 사례에서 거친 부식 위치에서도 코팅 제외 표시값이 나왔습니다. 담당자는 장비가 숫자를 냈으니 같은 모드의 유효한 측정이라고 적었습니다. 원파형을 요청하니 여러 후면 에코의 확인이 필요한 구간이었습니다. 위치별 판독표에는 에코 선택의 확인 상태를 기록하고 기관에 해석 자료를 요청합니다. 표시값이 있다는 사실과 올바른 경로를 읽었다는 판단을 구별합니다.

원파형 보존을 완료 보고에 넣습니다

파형의 시간축과 단위, 선택 표시, 모드와 설정, 위치 식별자를 보존합니다. 보고서 그림은 원파일과 연결하고 표시 확대나 필터 변경 이력을 남깁니다. 미확인 에코 구간에 주변 두께를 대입하지 않습니다. 이 과업은 측정 경로의 증거를 검토하는 것이며 배관의 사용 적합성 또는 잔존 수명을 판정하지 않습니다.

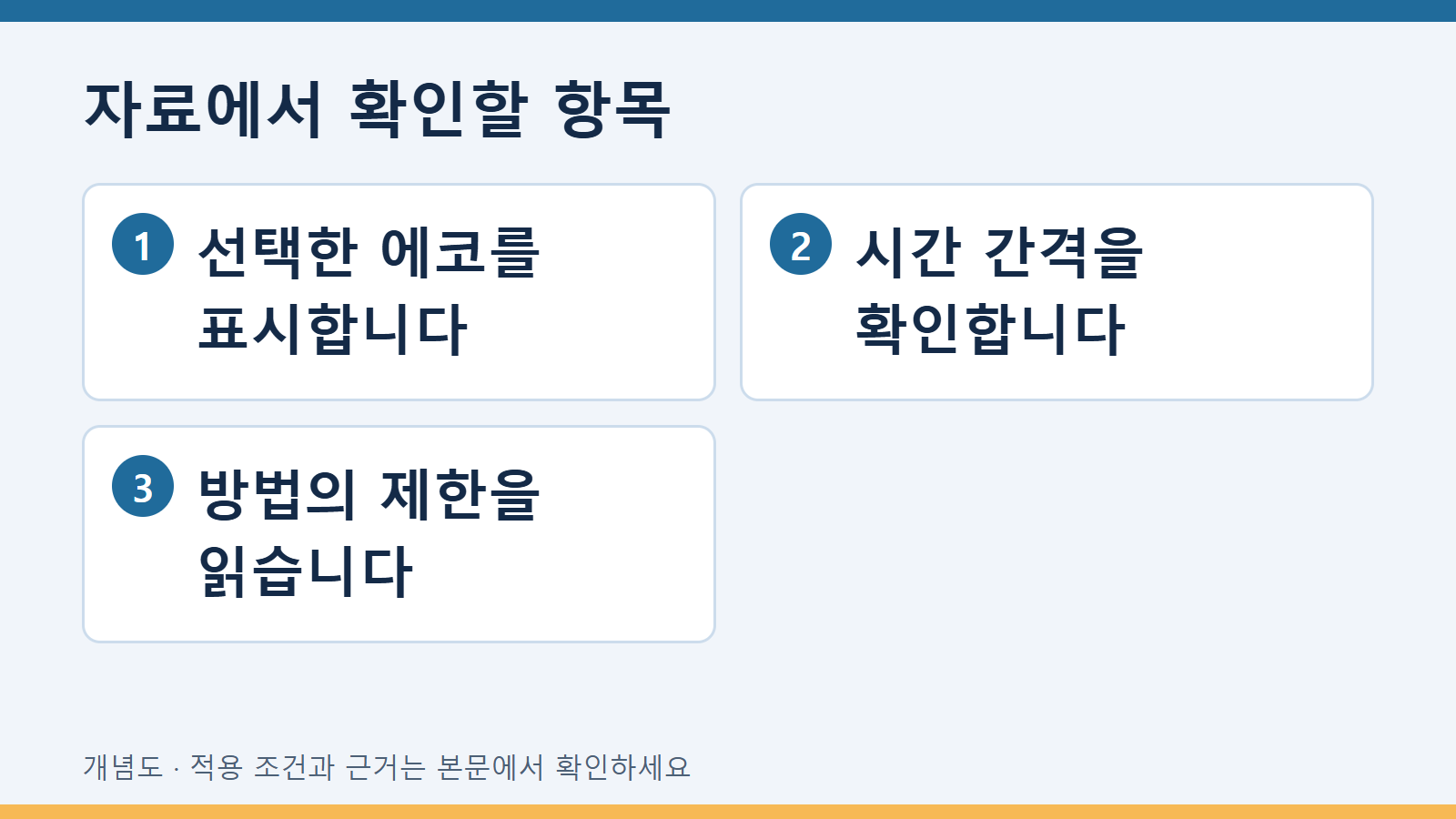

검토 결과를 전달할 산출물

아래는 이번 문제에 맞춘 작성 예시입니다. 각 행의 구분이 실제 파일이나 도면에 보이도록 연결합니다.

대조 항목	확인 자료	얻게 되는 판단
에코 선택	연속 후면 에코·선택 표식	코팅 통과 시간과 금속 내 간격 구분
조건	모드·탐촉자·원파형	선택한 구간의 실제 의미 확인
제한	복수 에코 확보 여부·부식 상태	모든 시편에서 모드가 성립한다고 확대하지 않음

같은 두께에 서로 다른 시간 구간이 보이는 예

가상 파형에서 연속된 금속 후면 에코가 시간축의 12와16 위치에 있으면 두 에코 사이 간격은4입니다. 송신 기준부터 첫 에코까지12라는 시간과 이 간격4는 다른 경로를 나타냅니다. 숫자는 경로 구분용 가상 단위이며 음속·두께·허용 기준을 뜻하지 않습니다. 에코 대 에코 보고에서는 기관이 선택한 두 후면 에코에 같은 이름과 순서를 표시해야 합니다. 코팅을 거치는 공통 진입 구간과 금속 안에서 추가 왕복한 구간을 나누면 왜 총시간을 그대로 금속 두께로 읽지 않는지 설명할 수 있습니다. 제조사의 THRU-COAT는 코팅 구간을 별도로 식별하는 방식이므로 동일한 에코 선택 규칙으로 설명하지 않습니다.

자주 묻는 질문

피크 두 개가 있으면 에코 대 에코가 되나요?

후면 에코의 식별과 해당 방식의 적용 조건을 확인해야 합니다.

숫자가 표시되면 판독이 맞나요?

선택한 경로와 원파형을 검토해야 합니다.

모드 이름만 보고 결과를 비교하나요?

모드의 실제 동작과 설정 및 파형 근거가 필요합니다.
