크로스헤드 변위와 신율계 변형률을 같은 축에 쓰지 않기

초반에는 신율계 데이터를 쓰고 후반에는 크로스헤드 이동 값을 쓰면 그래프가 끝까지 이어져 보기 편할 수 있다. 그러나 두 채널은 측정하는 거리가 다르다. 이어진 선의 모양만으로 하나의 변형률 이력을 얻었다고 생각하면 탄성 구간의 기울기와 파단 근처의 변형을 함께 오해할 수 있다.

변위의 두 끝점을 먼저 확인한다

크로스헤드 변위는 시험기의 이동 채널이다. 신율계의 신장은 시편의 정해진 두 표점 사이 변화다. ZwickRoell 신율계 설명도 시편에서 직접 신장을 측정한다는 점과 초기 표점거리의 역할을 설명한다. 같은 mm 단위로 저장됐다고 측정 대상까지 같은 것은 아니다.

시험계의 이동에는 시편 외의 연결부 변형이나 미끄러짐이 관여할 수 있다. 어느 요인이 얼마인지 실제 파일만으로 자동 분리되지는 않는다. 신율계도 장착·광학 추적·교정 조건에 따라 제약이 있다. 한 채널을 완벽한 참값으로 가정하는 대신 각 채널의 대상과 유효 구간을 명시하면 어디까지 비교할 수 있는지가 드러난다.

표점거리로 나누기 전에 채널을 고른다

공학 변형률의 교육용 정의는 표점 사이 신장량을 초기 표점거리로 나누는 것이다. 크로스헤드 이동을 같은 표점거리로 나누면 수학적으로 숫자는 나오지만 그것이 곧 해당 표점 사이의 변형률은 아니다. 축 제목의 “변형률”이라는 단어가 계산 채널과 맞는지 점검한다.

가상 파일에서 초기 표점거리 50mm, 같은 시점의 신율계 신장 0.5mm, 크로스헤드 이동 0.8mm라고 하자. 신율계의 계산값은 1%이고 이동 채널을 50mm로 나눈 값은 1.6%다. 차이 0.3mm를 특정 지그의 미끄러짐으로 곧바로 판정하지 않는다. 숫자는 측정 대상이 다르면 같은 축 값이 달라질 수 있음을 보여주는 가상 예다.

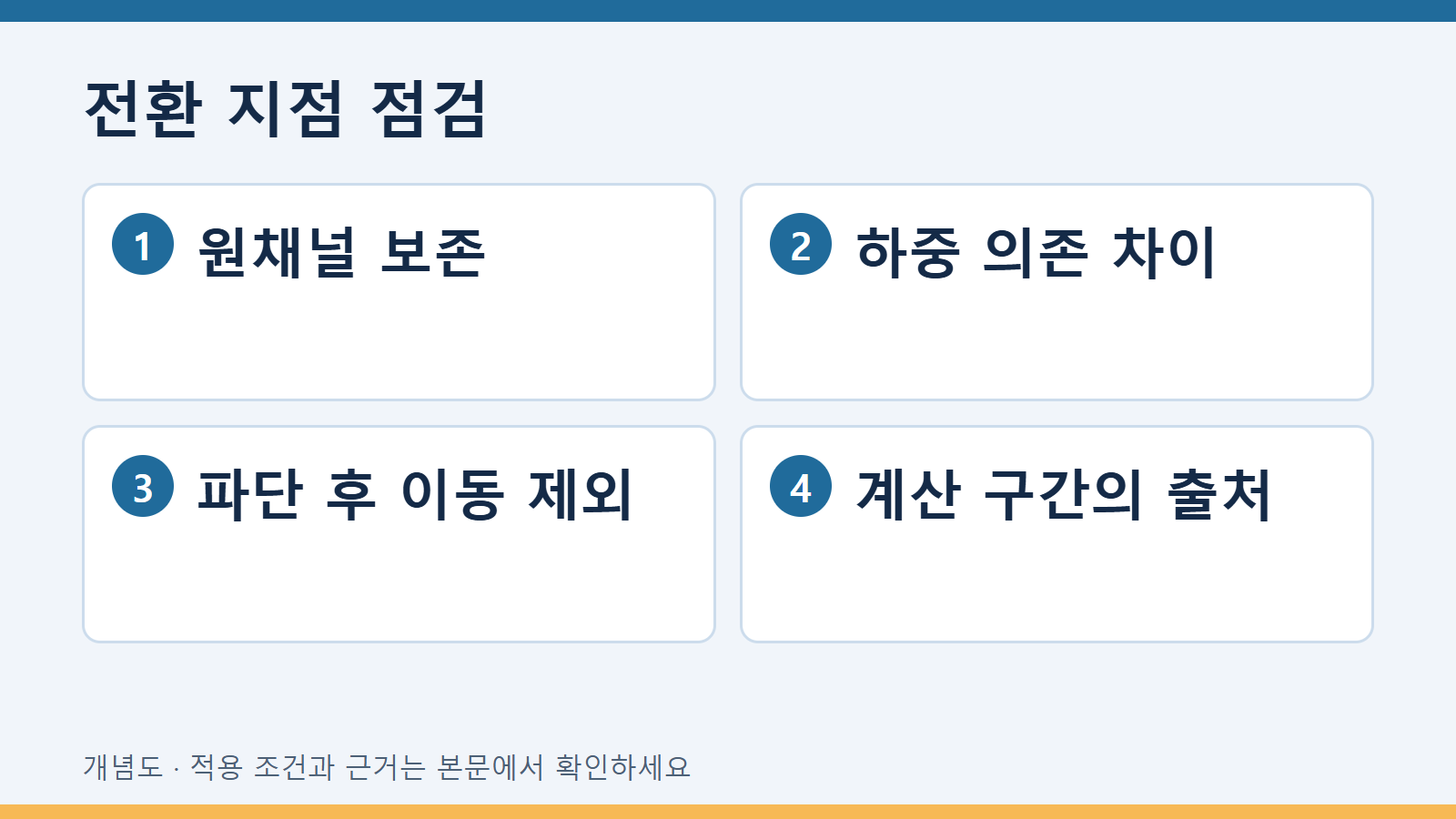

채널 전환 지점을 표시하고 겹친 구간을 읽는다

신율계가 더 이상 유효하지 않은 시점부터 다른 채널을 사용했다면 전환 시각과 이유를 남긴다. 두 채널이 동시에 남은 구간에서는 값의 차이가 일정한지, 하중과 함께 커지는지, 갑자기 변하는지 살핀다. 일정 차이를 평행 이동하면 선이 맞아 보일 수 있지만 하중 의존 차이는 단순 오프셋으로 설명되지 않는다.

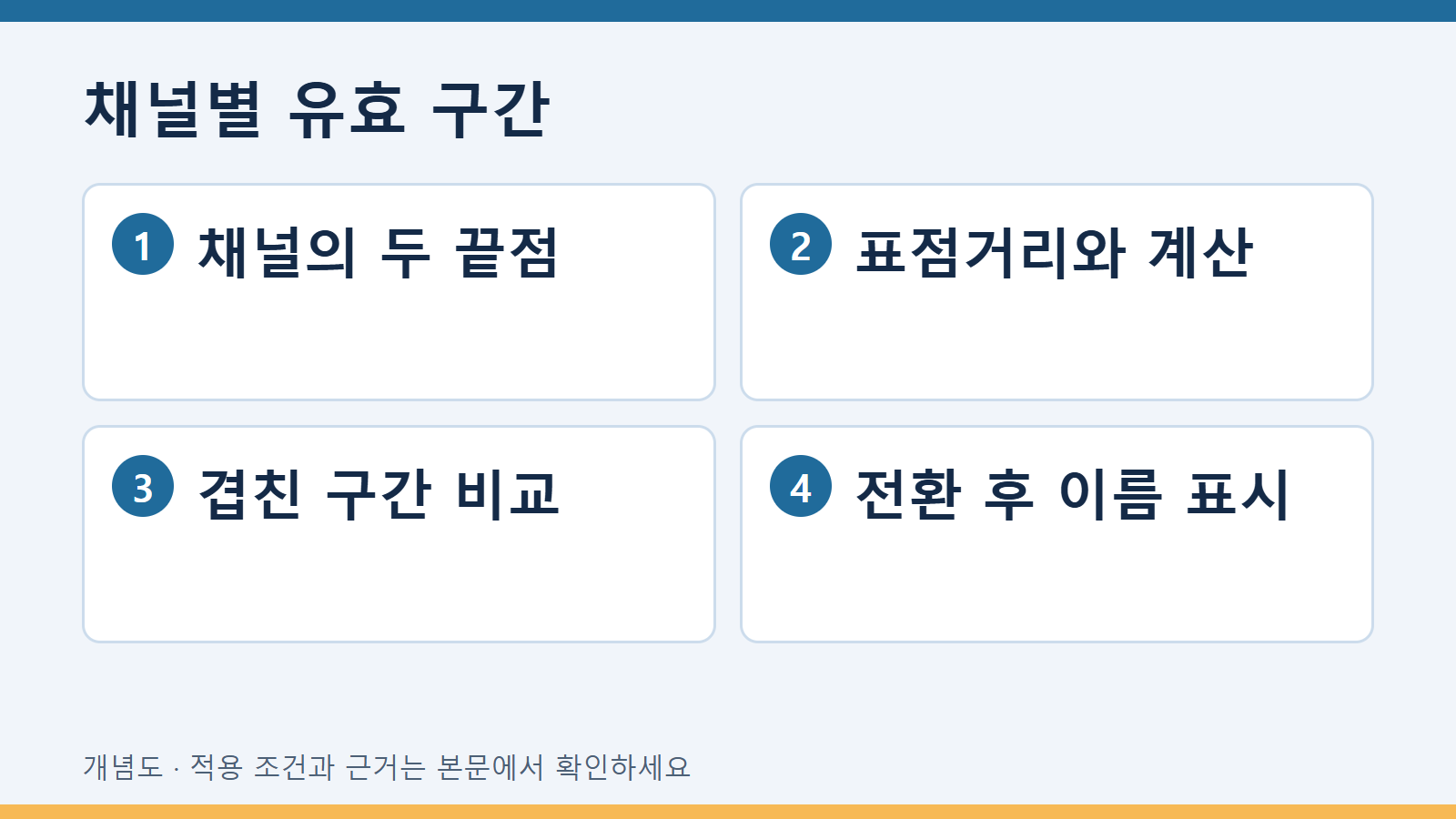

결과물은 원래 두 채널을 겹쳐 그린 시간 그래프와 채널별 유효 구간표다. 원자료에는 이동, 신장, 계산 변형률을 따로 보존한다. 분석본에서 전환 후 값을 이어 표시하더라도 연결 방법과 그 값의 의미를 설명한다. 탄성계수나 항복 관련 계산에 사용한 구간이 전환 전후 어디에 속하는지도 따로 적는다. 선을 부드럽게 만드는 작업과 재료 특성을 계산하는 작업을 혼동하지 않는다.

파단 뒤 이동을 시편 신장으로 더하지 않는다

파단 뒤에도 시험기 이동 채널이 계속 기록될 수 있다. 그 이동을 표점 사이 재료 신장에 더해 파단 변형률을 키우지 않는다. 마지막 유효 신율계 값과 시험 후 표점 사이 길이를 이용하는 별도 연신율 평가는 서로 다른 자료와 정의를 사용할 수 있으므로 적용 시험법의 결과 명칭을 확인한다.

보고에는 각 축의 원채널, 초기 길이, 영점 기준, 전환 시점, 전환 후 산출값의 이름을 넣는다. P112처럼 신율계 영점이 바뀐 문제나 P125처럼 나누는 표점거리가 잘못 입력된 문제와 달리 여기서는 애초에 측정 대상이 다른 채널을 합친 문제가 중심이다. 잘못된 채널을 올바른 길이로 나눠도 이 차이가 없어지지는 않는다.

두 채널을 보조적으로 함께 쓰는 것이 금지된다는 뜻은 아니다. 시험기관이 적용 방법에 따라 이동 기반 결과를 별도로 정의할 수 있다. 이 경우에도 그 결과를 표점 기반 변형률과 같은 이름으로 표시할 근거는 문서로 확인해야 한다.

자주 묻는 질문

단위가 mm이면 서로 대체할 수 있나요?

두 끝점과 측정 대상이 다를 수 있다. 단위 일치만으로 신장 채널을 대체하지 않는다.

차이가 일정하면 그냥 맞춰도 되나요?

교육용 표시에서는 설명할 수 있지만 물성 계산의 타당성은 별도 검토가 필요하다. 원자료와 보정 이력을 보존한다.

신율계가 끝나면 후반 결과는 버리나요?

남은 채널의 의미로 보고할 수 있다. 표점 변형률과 동일한 값이라고 이름을 바꾸지 않는다.
