DSC 유리전이의 변곡점과 외삽 시작·끝 온도를 구분하기

같은 DSC 열유속 계단의 서로 다른 판독 위치를 원곡선과 접선 구간에 표시한다. 이 글은 완료된 시험과 의뢰 문서를 검토하기 위한 실무 제안입니다.

NPL의 DSC 유리전이 설명은 열유속 계단의 변곡점과 외삽 시작·끝 지점을 구분하며, 접선으로 정하는 지점은 선택 구간에 영향을 받는다. 공식 근거: NPL GPG62 second edition March2003, PDF p11 printedp7 Figure3.2; Appendix1 PDFp45 printedp41 sections6.1,6.2

열유속 계단과 피크를 먼저 구분합니다

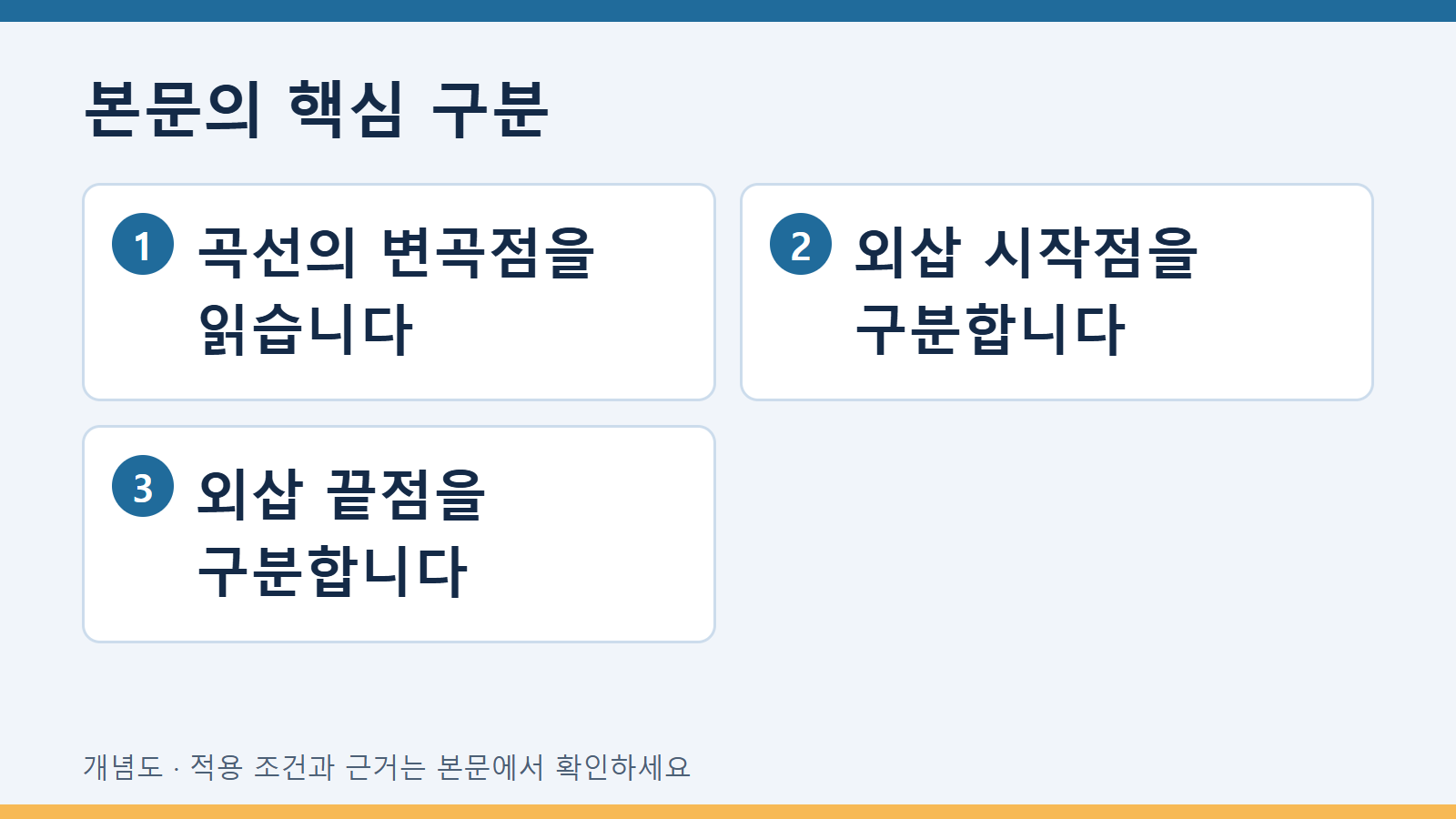

DSC 유리전이 결과를 비교할 때 필요한 산출물은 같은 열유속 계단에 각 판독점을 표시한 그림입니다. 변곡점, 외삽 시작, 외삽 끝은 곡선의 다른 위치입니다. 유리전이를 용융 피크의 최대점과 같은 종류의 지표로 부르지 않습니다. 원보고서가 Tg 한 값만 제시했다면 어떤 지점을 사용했는지 확인합니다.

접선 구간을 그림에 남깁니다

NPL 가이드는 변곡점과 다른 중간점, 외삽 지점을 구분하고 후자의 판독이 작업자가 고른 전후 접선에 영향을 받음을 설명합니다. 시작과 끝 온도를 받았다면 접선을 사용한 구간이 그림에 보이도록 요청합니다. 확대 그림에 계단 일부만 남기면 접선 선택을 검토하기 어렵습니다. 곡선과 선택 구간을 함께 보관해야 두 기관의 차이가 판독 정의 차이인지 확인할 수 있습니다.

한 열에 서로 다른 판독점을 합치지 않습니다

변곡점 Tg, 외삽 시작, 외삽 끝을 각기 다른 열에 둡니다. 같은 시료라는 이유로 세 값을 반복 측정값처럼 평균하지 않습니다. 이 가이드의 Appendix1은 변곡점을 유리전이온도로 취하고 추가 시작·끝 지점을 구분하는 방법을 제시합니다. 2003년 판본의 설명이며 현재 적용 표준 전체를 대신하는 최신 규칙으로 주장하지 않습니다.

가상 기관 비교 사례

가상 사례에서 A기관의 Tg는 변곡점, B기관의 Tg는 외삽 시작으로 표시되었습니다. 담당자는 차이를 곧바로 재료 로트 차이로 보지 않고 판독 지점을 원곡선에 표시했습니다. 공통 지표를 재판독할 수 있는지 기관에 문의하고 기존 보고값을 별도 열에 남겼습니다. 시작점의 접선 구간이 확인되지 않은 자료는 비교 제한을 표시했습니다.

정의가 같은 결과만 비교합니다

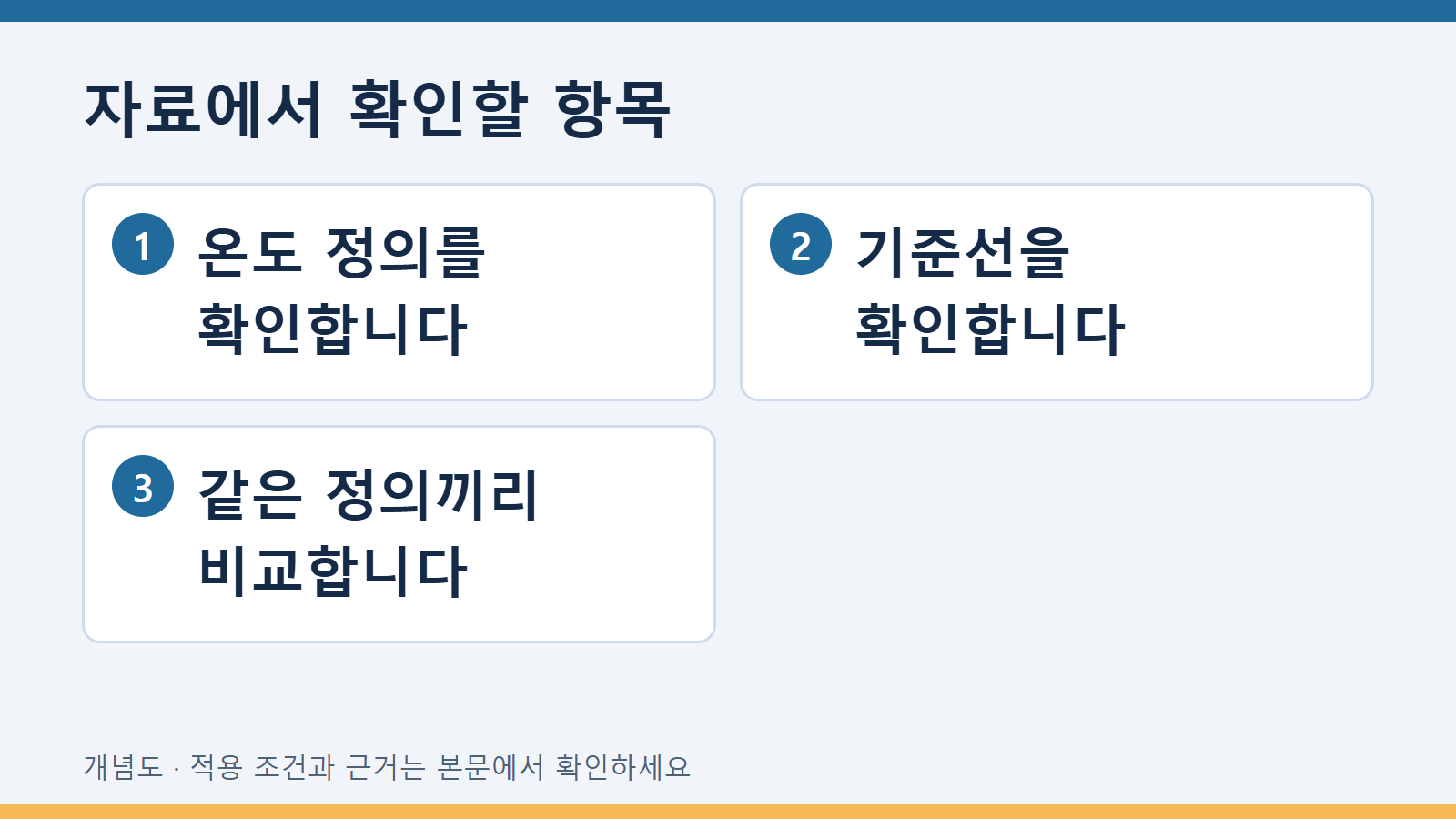

최종 비교 자료에는 판독점 이름, 표시 그림, 전후 구간, 분석 버전과 가열 회차를 연결합니다. DMA와 DSC의 원리 비교는 별도 글의 과업이며 여기서는 같은 DSC 곡선에서 판독점이 달라지는 문제만 다룹니다. Tg 하나가 코팅의 사용 가능 온도를 자동으로 승인하는 것은 아닙니다. 제품의 기준과 실제 사용 조건은 별도로 검토합니다.

검토 결과를 전달할 산출물

아래는 이번 문제에 맞춘 작성 예시입니다. 각 행의 구분이 실제 파일이나 도면에 보이도록 연결합니다.

자주 묻는 질문

시작과 변곡점은 같은 Tg인가요?

선택한 지점의 정의를 표시합니다.

세 값을 평균하면 되나요?

서로 다른 지표를 반복값처럼 평균하지 않습니다.

피크 최대점을 Tg로 쓰나요?

열사건의 종류와 판독 지점을 먼저 확인합니다.
