내측 캘리퍼 죠 마모를 외측 영점 확인만으로 찾을 수 있는가

외측 죠를 닫았을 때 영점이 맞는데 구멍의 내경 측정값은 이전보다 달라졌다면, 영점 기록을 그대로 내측 측정의 신뢰 근거로 사용할 수 있을까요? 먼저 확인해야 할 것은 값의 크기보다 어떤 측정면을 확인했는지입니다. 이 글의 산출물은 외측과 내측 확인을 구분한 장비 기록표와, 이상 발견 뒤 검토할 제품 기록의 범위입니다.

영점 기록이 답하는 질문을 좁혀 봅니다

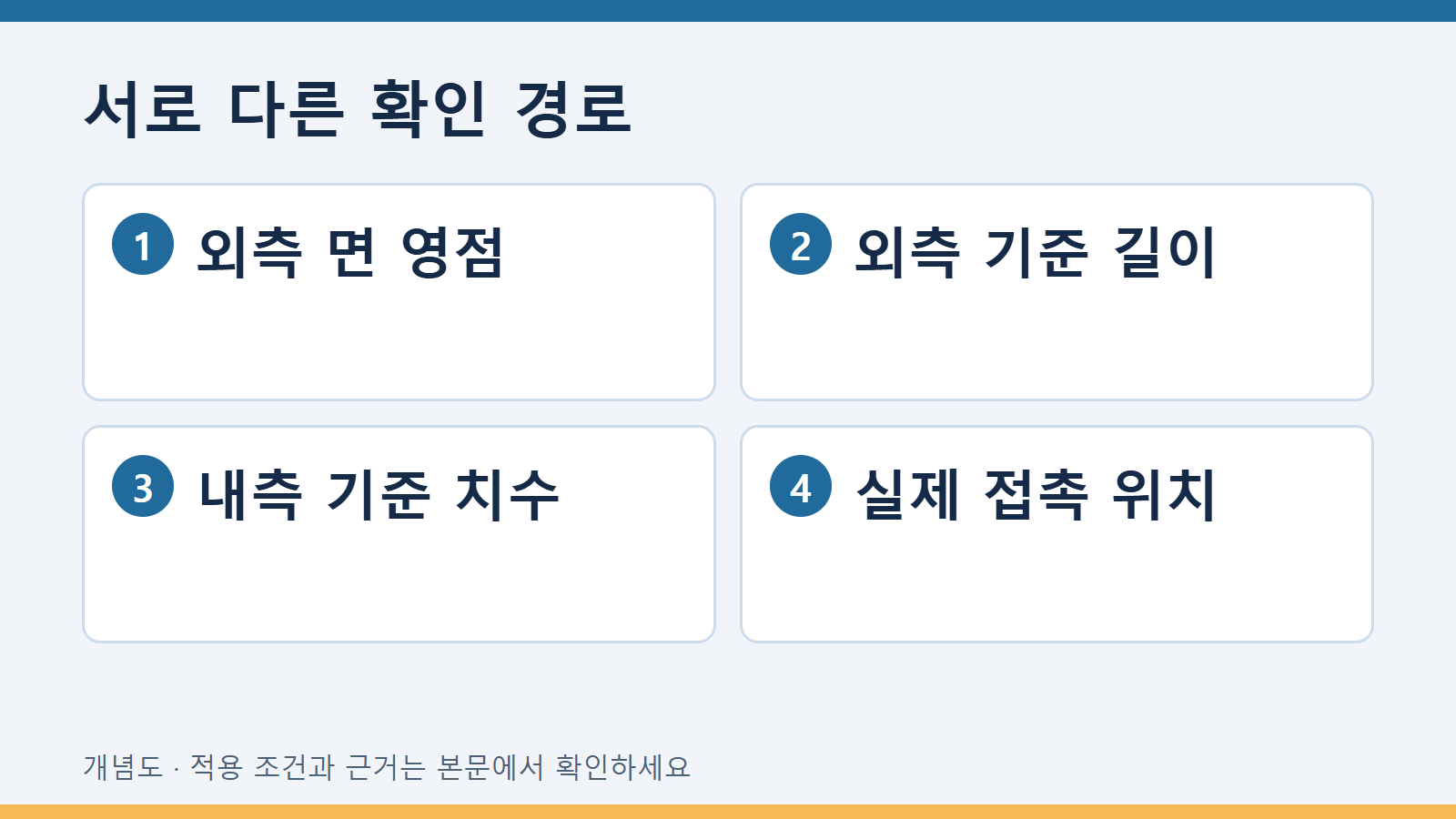

외측 영점 확인은 외측 측정면을 닫은 상태의 표시를 관찰하는 작업입니다. 내측 측정에서는 다른 접촉면과 구멍 형상을 사용합니다. 따라서 외측 영점 정상이라는 한 줄을 내경 측정 전 범위 정상이라는 문장으로 확대하면, 실제로 확인하지 않은 기능까지 확인한 것처럼 기록하게 됩니다.

NPL의 캘리퍼·마이크로미터 가이드는 외측 오차와 내측 오차의 확인을 구분합니다. 내측 죠의 마모와 형상 영향도 별도로 다룹니다. 이 설명은 두 기능을 구분할 근거이며, 특정 장비의 마모량이나 제품 합격 여부를 대신 정해 주는 허용 기준은 아닙니다. 다음 기록 구성은 이 구분을 실제 장비 이력에 적용하는 제안입니다.

먼저 기기 형식과 실제 접촉면을 식별합니다

관리번호와 모델만 적는 대신 내측 측정면을 사진으로 표시합니다. 장비 형식에 따라 내측·외측 면의 배치가 다르므로, 다른 모델의 점검 사진을 공통 양식에 복사하지 않습니다. 내경을 잴 때 사용하는 죠 끝과 측정 깊이, 작은 구멍인지 열린 홈인지도 적습니다. 같은 내측 기능이라도 실제 접촉 형태가 달라질 수 있기 때문입니다.

육안으로 손상이나 이물질을 보았다는 사실과 마모 오차를 확인했다는 결론은 분리합니다. 사진에서 모서리가 흐리게 보이는 것만으로 마모량을 수치화하지 않습니다. 현장에서는 관찰 상태를 남기고, 필요한 성능 확인은 해당 형식에 적합한 기준기와 절차를 갖춘 담당자에게 요청하는 편이 기록의 의미를 명확하게 합니다.

별도 확인표에 필요한 열을 둡니다

외측 영점 행에는 기준 길이 전 범위 확인이라고 쓰지 않습니다. 내측 확인을 하지 못한 경우에는 공란보다 미확인이라는 상태를 적는 것이 좋습니다. 기준기 번호가 없거나 기준값의 출처를 찾지 못한 관찰은 참고 관찰로 분리하고, 검증 완료 항목과 같은 표시를 붙이지 않습니다.

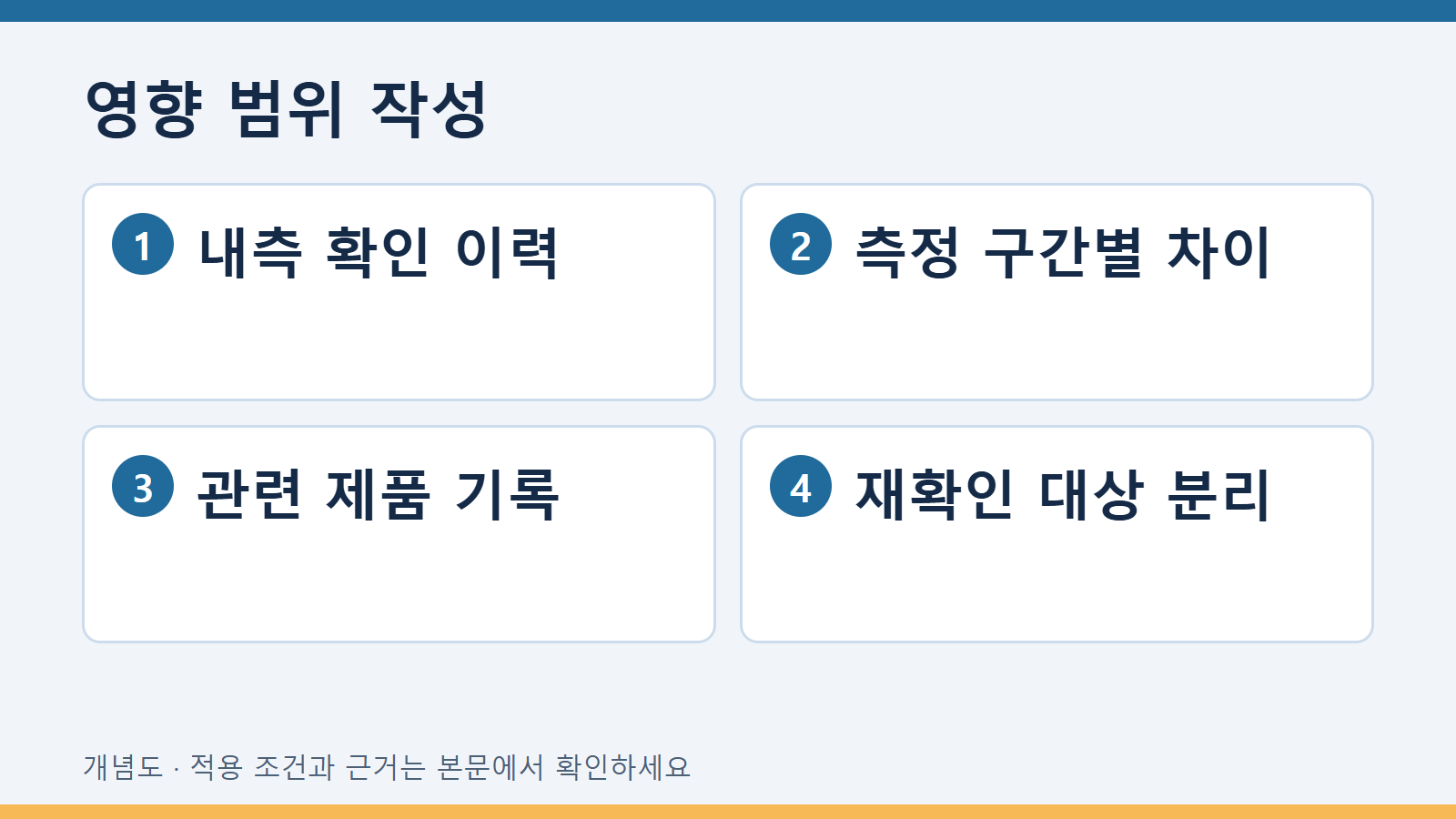

가상 사례로 영향 범위를 작성합니다

교육용 가상 사례에서 장비 K의 외측 영점은 정상으로 기록됐지만 최근 내측 기능 확인자료는 없습니다. K는 부품 A의 외경과 부품 B의 내경에 사용됐습니다. 이 상황의 첫 산출물은 A와 B 모두 불합격이라는 통보가 아니라, 기능별 기록 목록입니다. A에는 외측 확인자료를 연결하고 B에는 내측 확인 공백을 표시합니다. 이 목록은 재검토 순서를 정하기 위한 것이며 A의 외측 결과까지 자동으로 유효하다고 확정하지 않습니다.

이후 적절한 내측 확인에서 차이가 발견되더라도 과거 모든 내경을 일정한 값만큼 보정하지 않습니다. 언제부터 달라졌는지, 어느 치수 구간과 접촉 조건에서 나타났는지 알 수 없기 때문입니다. 마지막으로 확인된 내측 이력, 수리·충격·교체 기록, 사용한 제품 번호를 묶어 관련 범위를 좁히고, 필요하면 해당 제품을 별도로 재측정하도록 검토 요청합니다.

재확인 전에는 결론의 범위를 유지합니다

같은 장비로 같은 부위를 여러 번 재서 값이 잘 모였다는 사실은 반복성 관찰입니다. 기준값과 일치한다는 확인과는 다릅니다. 또 작은 구멍에서만 차이가 난다면 죠 마모 외에 접촉 기하와 정렬 조건도 검토 대상입니다. 이상 원인을 하나로 단정해 수리 의뢰서에 적기보다, 관찰 조건별로 나타난 차이를 전달합니다.

장비 사용 가능 범위를 정하는 책임자는 제조사 성능자료, 적용 절차, 사용 목적과 필요한 정확도를 함께 검토해야 합니다. 이 글에서는 임의의 마모 한계나 제품 합격 수치를 제시하지 않습니다. 확인표를 완성했다는 의미도 모든 기능의 합격을 선언했다는 뜻이 아니라, 무엇을 확인했고 무엇을 아직 확인하지 못했는지가 명확해졌다는 뜻입니다.

자주 묻는 질문

외측 교정성적서가 있으면 내측을 다시 확인할 필요가 없나요? 성적서의 실제 측정 항목과 범위를 확인합니다. 장비 이름이 캘리퍼라고 적혀 있다는 사실만으로 내측 기능이 포함됐다고 판단하지 않습니다.

내측 값이 달라졌으면 기존 결과를 바로 수정하나요? 기존 원자료는 보존하고 검토 상태를 표시합니다. 새 결과를 만들었다면 측정 시점과 조건을 별도로 연결해 수정 이유를 추적할 수 있게 합니다.

확인한 근거와 적용 범위

공식 원문의 Good Practice Guide 40, Issue 2 (2014), 인쇄면 16–17, 22–25; PDF 27–28, 33–36를 확인했습니다. 공개 근거는 위에서 설명한 핵심 구분에 사용했습니다. 이 글의 표·가상 사례·검토 순서는 작성 제안이며 규격의 필수 양식이 아닙니다. 2026년 10월 4일 확인한 자료를 바탕으로 하며, 적용 표준과 제조사 자료의 판번호는 실제 사용 시점에 확인합니다.
