신율계 표점거리 입력 오류를 원자료에서 찾기

인장시험 파일의 변형률이 예상보다 두 배 크다고 해서 시편이 특별히 잘 늘어났다고 해석할 수는 없습니다. 길이 변화량을 나누는 초기 표점거리가 잘못 입력돼도 같은 현상이 생깁니다. 이 글은 파단 뒤 늘어난 길이를 다시 재는 방법이 아니라 저장된 연장량, 설정값, 실제 측정 구간을 대조하여 변형률 계산의 분모를 확인하는 과업입니다. 산출물은 오류 후보와 영향을 받은 결과 항목을 표시한 재계산 비교표입니다.

길이 변화와 비율을 분리해서 읽기

연장량은 길이 단위로 기록하는 변화량이고 변형률은 기준 길이에 대한 비율입니다. 공학변형률을 계산하는 교육용 관계는 연장량을 초기 표점거리로 나누는 것입니다. 백분율 표시는 그 비율에 100을 곱한 표기입니다. 이미 백분율인 채널에 다시 100을 곱하는 오류와 분모 입력 오류는 서로 구별해야 합니다.

ZwickRoell 공식 신율계 설명은 시편의 연장량 측정과 초기 표점거리를 구분합니다. 다만 제조사 설명만으로 실제 파일의 채널이 원연장량인지, 이미 보정된 값인지까지 알 수는 없습니다. 파일의 채널 정의와 시험 설정 기록이 필요합니다. 설정 화면에 보이는 숫자가 시편 전체 길이라는 이유로 측정 표점거리라고 가정하지 않습니다.

가상 자료에서 분모 오류를 찾는 계산

가상 사례로 초기 표점 사이가 50 mm이고 저장된 연장량이 0.50 mm라고 하겠습니다. 단순한 공학변형률은 0.50 나누기 50으로 0.010, 즉 1.0%입니다. 설정값이 25 mm였다면 동일한 연장량을 2.0%로 표시할 수 있습니다. 두 값의 차이는 이 사례에서는 분모의 차이이며 실제 시편 변형이 갑자기 달라졌다는 증거가 아닙니다.

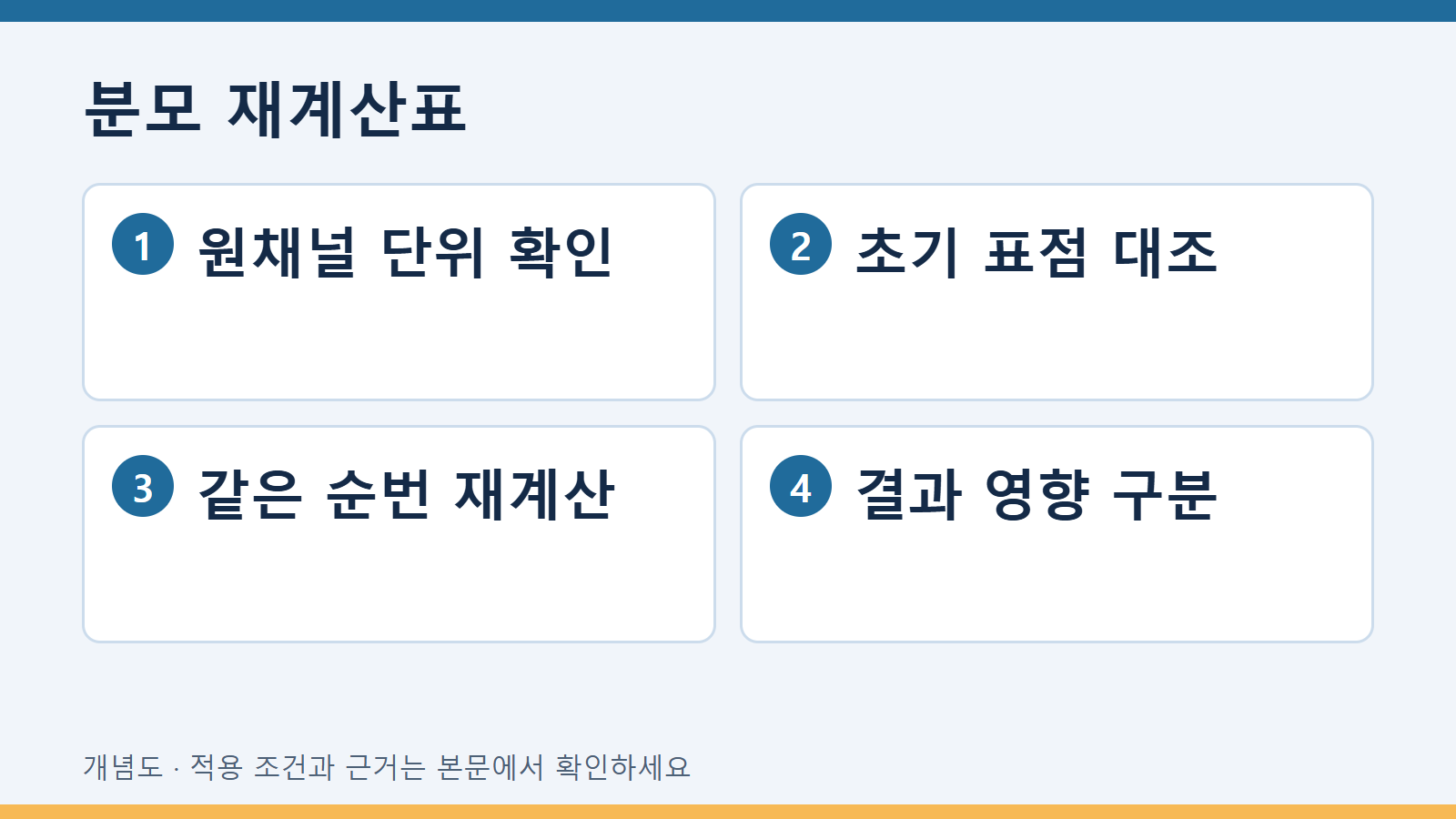

비교표의 행은 같은 취득 시각 또는 같은 데이터 순번으로 묶습니다. 원채널 연장량, 채널 단위, 입력된 표점거리, 기록으로 확인한 표점거리, 두 방식의 계산값을 나란히 놓습니다. 다른 시각의 하중과 변형률을 연결하면 새 오류가 생기므로 축을 맞춘 근거도 적습니다. 이 수치는 설명용 가상 값이며 시험 합격 기준이 아닙니다.

무엇을 다시 계산할 수 있는지 정하기

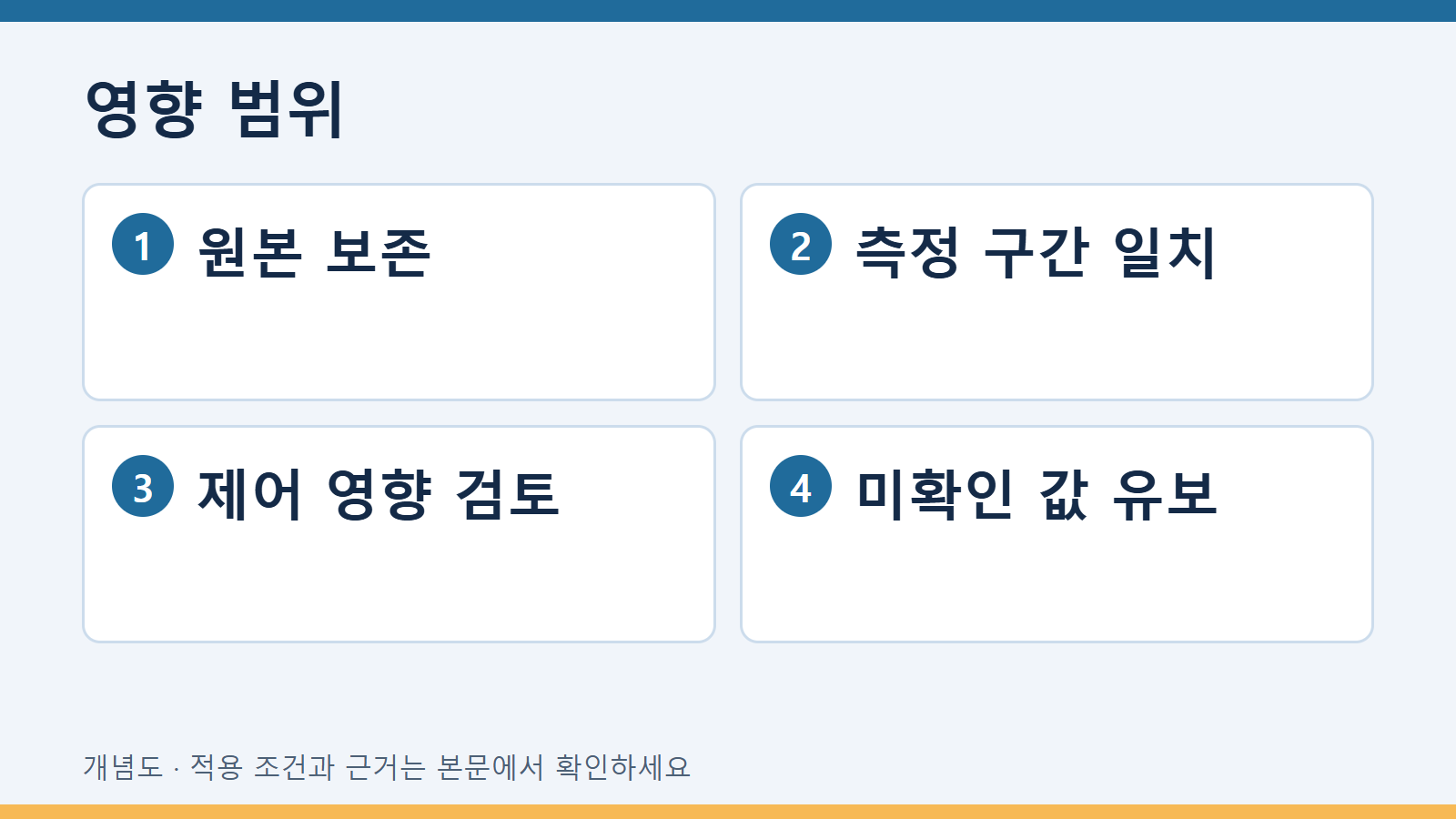

원연장량이 보존돼 있고 채널 정의가 확인된다면 분모를 바꾼 계산 사본을 만들 수 있습니다. 원본 파일은 그대로 보존하고 사본에 적용한 식과 근거를 남깁니다. 변형률 채널만 남았고 어떤 분모가 적용됐는지 모르면 길이 변화량을 유일하게 복원할 수 있다고 말하지 않습니다. 자동으로 배율만 바꿔 원자료라고 부르는 것도 피합니다.

변형률을 쓰는 탄성계수, 정해진 변형률 위치의 값, 제어 조건에 대한 영향은 각각 검토합니다. 특히 시험이 잘못된 변형률을 피드백으로 사용했다면 결과 숫자만 고쳐 실제 하중 이력을 정상 시험으로 바꿀 수는 없습니다. 이 경우 계산 표시 오류와 시험 진행에 영향을 준 오류를 분리하여 담당 시험기관의 판단 대상으로 남깁니다.

표점거리와 파단 뒤 길이의 경계를 지키기

신율계가 측정한 구간의 초기 길이와 시편에 표시한 다른 표점의 길이가 항상 같지는 않습니다. 접촉식 장치의 고정 표점거리와 광학 장치의 추적 구간도 실제 시험 기록으로 확인합니다. 사진에 표점 두 개가 보인다는 사실만으로 그 두 점을 소프트웨어가 추적했다고 확정하지 않습니다. 시험 전 설정, 측정 위치, 채널 이름을 연결해야 분모의 근거가 완성됩니다.

최종 표에는 확인된 오류, 입력 오류가 의심되지만 근거가 부족한 항목, 영향 범위가 확인되지 않은 결과를 구분합니다. 예를 들어 원연장량과 50 mm 기록이 일치하면 변형률 표시의 재계산 후보로 남깁니다. 실제 표점거리 기록이 없으면 25 mm가 틀렸다고 단정하지 않습니다. 파단 후 신율과 시험 중 신율계 채널은 측정 구간과 취득 방식이 다를 수 있으므로 서로 대체해 검증하지 않습니다.

기기 설정을 수정한 시각도 남겨야 합니다. 시험 후 화면에 보이는 50 mm가 시험 중에도 같은 값이었다고 추정하지 않습니다. 설정 이력이나 당시 파일의 머리말이 있으면 그 값을 대조합니다. 초기 표점거리 수정이 표시 채널에만 적용됐는지 과거 파일의 계산에도 반영됐는지는 실제 소프트웨어 자료에서 확인합니다.

자주 묻는 질문

변형률이 두 배면 표점거리 오류인가요?

단위·채널 변환·취득 시각도 확인해야 합니다. 두 배라는 모양만으로 원인을 정하지 않습니다.

시편 전체 길이를 분모로 쓰면 되나요?

실제 연장량을 측정한 초기 표점거리와 연결해야 합니다.

숫자를 고치면 시험도 유효해지나요?

계산 표시만의 오류인지 시험 제어에도 영향을 준 오류인지 별도로 검토해야 합니다.
