온도 램프 설정과 실제 승온속도를 분리해서 보고하기

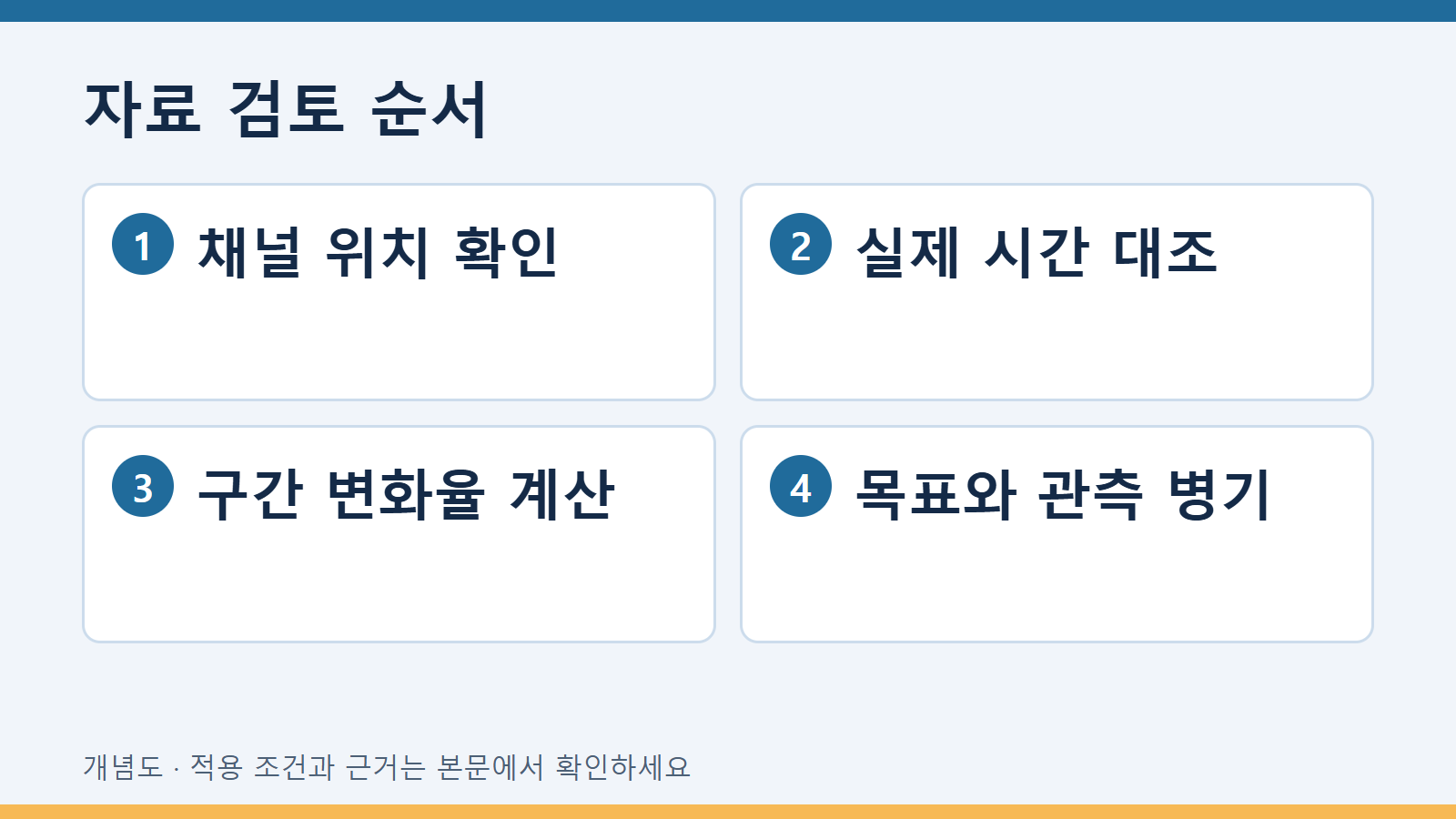

설정값·센서 관측·선택 시간 구간의 온도 변화율을 나란히 보고한다. 아래 수치는 개념 설명을 위한 가상 사례이며 실제 장비의 성능·합격 기준이 아니다.

설정 화면이 시편의 실제 온도 이력은 아니다

장비에 분당5도 상승을 설정해도 시편 위치에서 관측한 온도가 같은 기울기로 변했다는 증거는 아니다. 설정값은 제어 목표이고 관측값은 해당 센서가 얻은 정보다. 장비 내부 온도와 시편 표면 또는 내부 온도도 대상이 다를 수 있다. 독자는 시험 온도 기록의 채널과 측정 위치부터 확인한다.

NPL의 온도 측정 지침은 접촉과 비접촉 측정,실제 측정에서의 오차 원인을 설명한다. 접촉 센서는 대상과의 열적 접촉이 중요하고 보호 튜브 등의 구성은 온도 변화 응답에 영향을 줄 수 있다. 지침이 특정 시험 장비의 램프 성능을 검증한 것은 아니다. 실제 채널의 구성과 응답 정보가 필요하다.

가상 구간 평균을 계산한다

가상 설정은 분당5 °C 상승이지만 시편 위치 센서가0분에20 °C,10분에60 °C를 기록했다고 하자. 두 시점의 구간 평균 변화율은 (60−20)/(10−0)=4 °C/분이다. 설정5와 관측구간평균4를 서로 다른 열에 적는다. 두 끝값만으로 모든 순간의 속도가4였다고 말하지 않는다.

5분 값이30 °C였다면 앞5분 평균은2 °C/분,뒤5분 평균은6 °C/분이다. 전체10분 평균4는 초기 지연과 이후 빠른 변화를 가린다. 이 가상 계산은 램프 허용 오차나 안전 가열 조건이 아니다. 구간 선택이 요약의 의미를 바꾼다는 예시다. 실제 온도 프로그램의 목적과 분석 시간 범위를 먼저 정한다.

센서의 위치와 응답을 함께 기록한다

제어용 센서가 공기 중에 있고 관찰용 센서가 시편 표면에 있으면 두 채널의 차이는 단순 교정 편차만으로 설명할 수 없다. 열전달·열용량·접촉·위치 차이가 관련될 수 있다. 원인을 확인하지 않은 차이에 장비 고장이라는 이름을 붙이지 않는다. 센서 설치 그림과 채널ID를 로그 파일에 연결한다.

NPL은 접촉 측정에서 불충분한 접촉을 중요한 오류 원인으로 설명하고 센서와 주변 사이의 열 흐름을 다룬다. 센서를 크게 부착하면 대상 상태도 바꿀 수 있다. 실제 온도 이력을 얼마나 대표하는지 검토하려면 센서 종류·부착·보호·관측 위치·응답 자료를 확인한다. 이 글은 임의의 부착 방법이나 고온 설비 조작을 권고하지 않는다.

구간을 결과에 맞춰 고르지 않는다

온도 유지 구간·초기 램프·목표 도달 직전은 다른 시간 구간이다. 원하는 속도가 나오도록 끝점을 바꾸면 실제 프로그램의 이탈이 숨는다. 분석 구간의 시작·종료 기준을 문서에 적고 변경했다면 원기준과 이유를 보존한다. 명목 시간과 실제 타임스탬프가 같은지도 확인한다.

로그 저장 간격이 일정하지 않으면 행 수로 시간을 계산하지 않는다. 실제 경과 시간을 사용한다. 저장 누락·장비 중단·센서 오류는 온도값과 별도 상태로 남긴다. 다른 채널의 시간을 자동으로 같다고 가정하지 않는다. 동기화가 확인되지 않으면 구간별 비교의 한계를 표시한다.

차분과 적합 기울기를 구분한다

두 끝점 차분은 그 구간의 평균 변화율이다. 여러 관측에 직선을 적합한 기울기는 선택한 모형과 자료에 따른 요약이다. 곡선이 휘어 있으면 직선 기울기 하나로 실제 변화 구조를 설명하기 어렵다. 어느 계산을 사용했는지 산식·입력 구간·반응 채널과 함께 기록한다.

측정 잡음이 큰 짧은 구간에서 차분은 불안정할 수 있다. 평활화를 사용한다면 원로그와 필터 설정을 보존하고 경계 및 시간 지연의 영향을 검토한다. 매끈한 곡선이 원래 온도 변화의 정확한 복원이라는 보증은 없다. 처리 전후를 같은 시간축에서 비교한다.

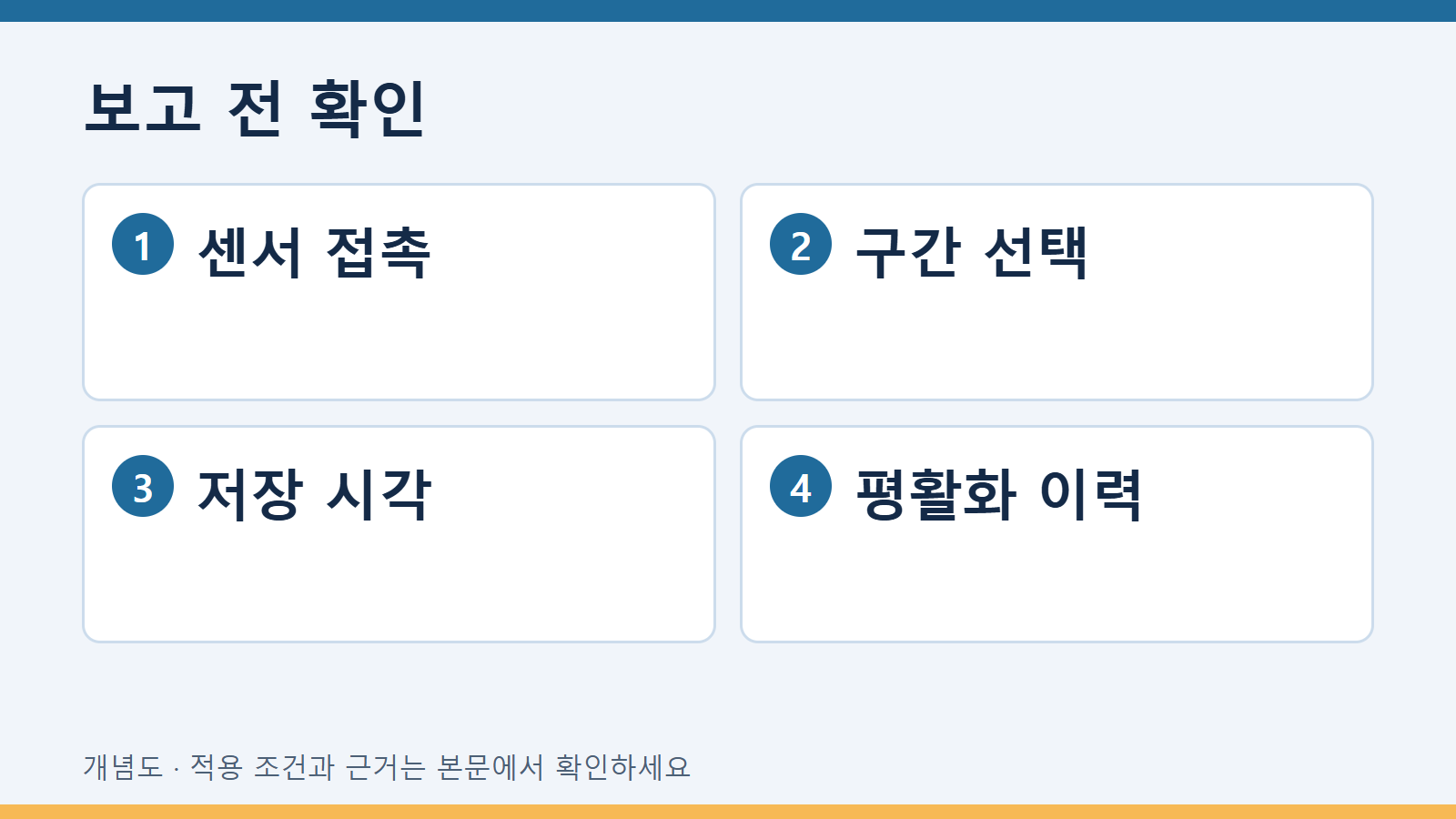

독자가 만들 보고표

표는 프로그램ID,설정 램프와 단위,채널ID·센서·위치,실제 시각,선택 구간,온도 시작·종료값,계산 방식,관측 변화율,유지·전환 상태,결측·처리 이력으로 구성한다. 온도 곡선에 계산 구간을 표시해 숫자의 대상이 보이게 한다. 변화율 차이를 통계값이나 장비 합격으로 자동 바꾸지 않고 계약의 요구와 담당 검토에 연결한다.

완성 문장은 ‘설정 목표는 이 값이며 지정 관측 채널의 이 구간 평균 변화율은 이 값,시편 대표성은 이 자료로 확인함’처럼 쓴다. 설정값과 관측값의 차이를 남기는 것은 시험 실행을 복원하는 자료이지 위험 설비의 운전 허용을 결정하는 절차가 아니다.

자주 묻는 질문

설정 램프가 실제 승온속도인가?

제어 목표와 특정 위치의 관측을 구분한다.

두 끝점 속도는 순간 속도인가?

선택 구간의 평균 변화율이며 구간 안의 변화는 별도 관측이 필요하다.

곡선을 평활화하면 더 정확한가?

설정과 시간 지연·경계 효과를 검토하고 원로그를 보존한다.
