응력비가 다른 S-N 자료를 같은 곡선에 합치기 전

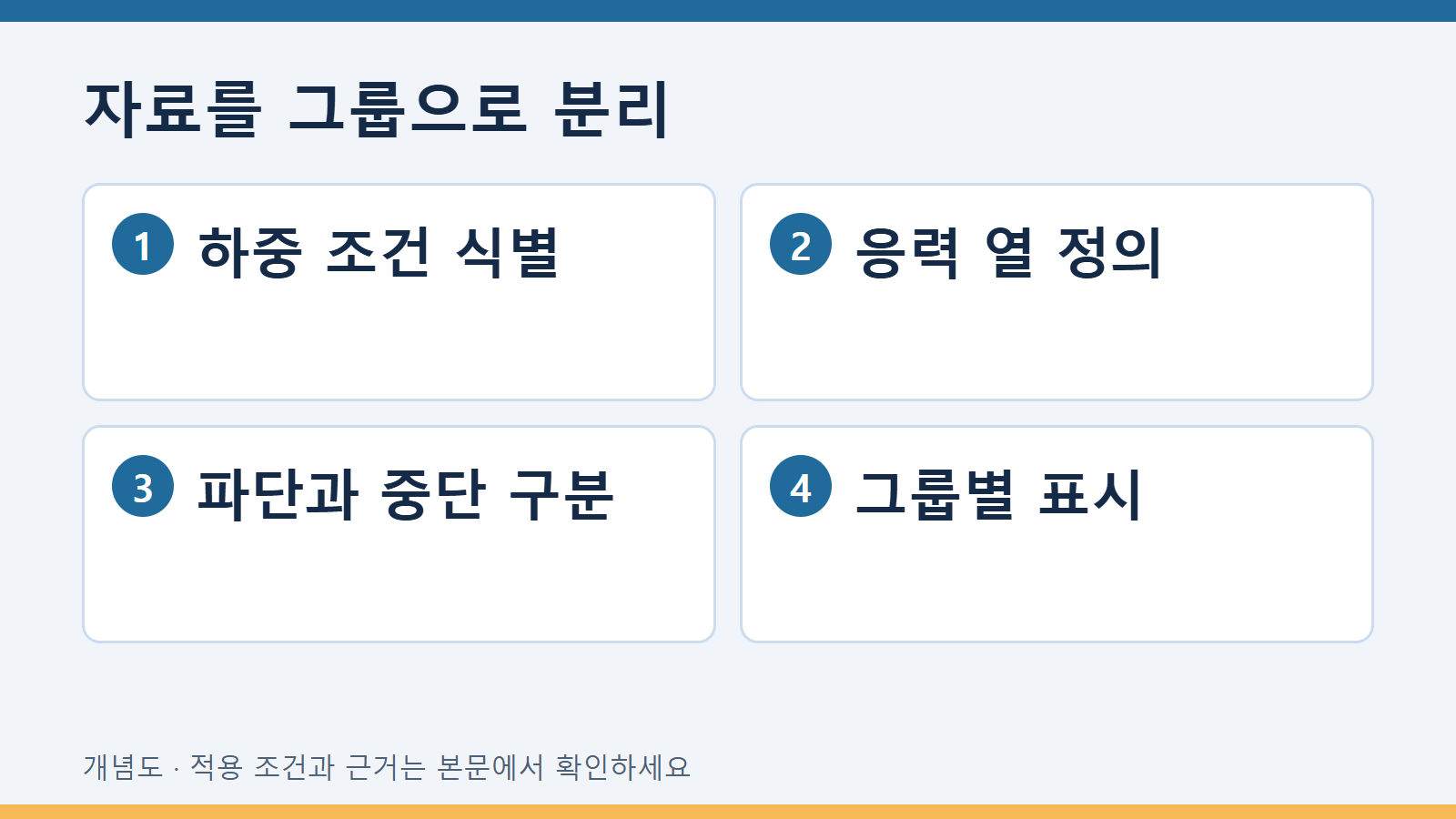

같은 재료의 피로 데이터가 두 파일에 나뉘어 있고 한쪽은 응력비가 다릅니다. 응력 열과 반복 횟수 열만 가져와 하나의 S-N 곡선을 그리면 될까요? 그 전에 두 자료의 하중 조건과 응력 열의 정의를 확인해야 합니다. 이 글에서는 다른 응력비의 자료를 그룹으로 분리하고, 한 그래프에서 비교할 수 있는 범위와 아직 합칠 수 없는 이유를 표시한 비교표를 만듭니다.

응력비는 데이터 행의 조건입니다

ASTM E466-21의 공개 설명은 재료·기하·표면·응력 등 피로 자료에 관련된 조건을 다루고, 비교와 재현을 위해 시험 정보와 절차를 보고할 필요를 설명합니다. 여기서는 그 조건 구분을 응력 상한·하한 자료를 대조할 근거로 사용합니다. 공개 범위는 실물 구조물 시험을 포함하지 않으며, 응력비가 다른 수명을 환산하는 공식을 제공한 것으로 읽지 않습니다.

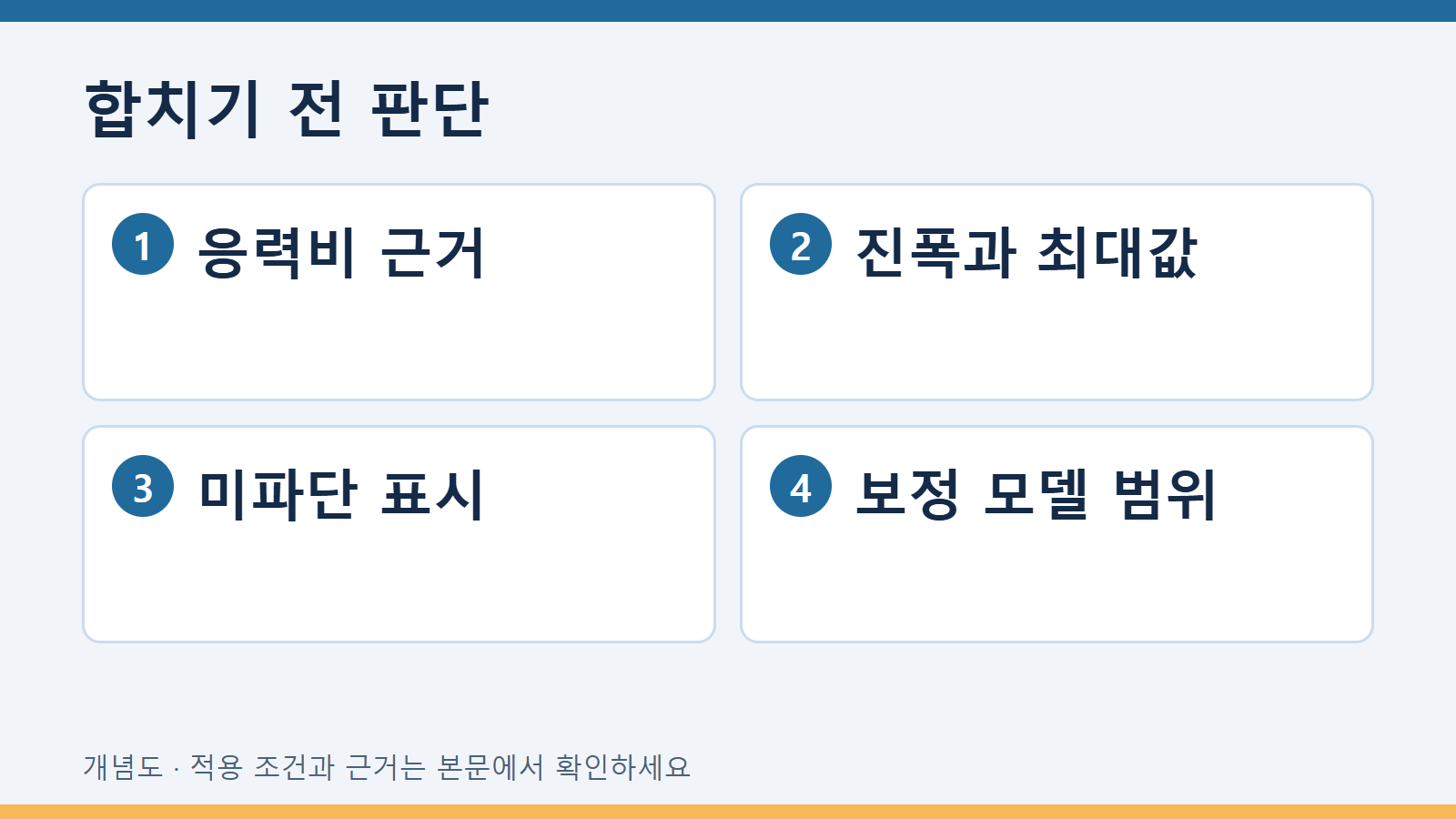

비교표에는 성적서에 명시된 응력비와 그 출처를 옮깁니다. 파일 이름에 R이라는 문자가 있다고 설정값을 추측하지 않습니다. 응력비가 별도로 기록되지 않았다면 최소·최대 하중 또는 응력의 원자료와 적용 시험법의 정의를 요청합니다. 실제 자료에 적힌 정의가 확인되기 전에는 임의로 수식을 선택해 값을 확정하지 않습니다.

세로축의 응력 열을 먼저 대조합니다

한 파일의 응력이 진폭이고 다른 파일의 응력이 최대값이라면 같은 숫자라도 같은 세로축 좌표가 아닙니다. 열 이름 S만으로 의미를 결정하지 말고 성적서의 정의, 계산식과 단위를 확인합니다. 공칭 응력인지 다른 평가 응력인지, 단면적을 어느 시점의 치수로 계산했는지도 구분합니다. 원시 열은 보존하고 비교용으로 변환한 열을 별도로 둡니다.

변환에 필요한 값이 모두 있는지 확인하는 일이 먼저입니다. 진폭과 평균 조건이 필요한데 최대값만 남아 있다면 누락된 조건을 추정해서 채우지 않습니다. 변환 가능한 자료는 계산 출처와 입력 열을 연결하고, 불가능한 자료는 축 정의 미확인으로 표시합니다. 로그 축을 선택하는 그래프 설정은 물리량의 정의 차이를 해소하지 않습니다.

그룹별 비교표의 구성

응력비별 색이나 기호를 지정하면 원래 그룹을 잃지 않은 채 같은 그림에서 볼 수 있습니다. 그림의 범례와 표의 그룹 번호를 맞춥니다. 두 그룹의 점을 한 화면에 표시하는 것과 하나의 회귀 관계로 합치는 것은 별개의 결정입니다. 그래프를 작성했다고 합산 근거가 확보됐다고 쓰지 않습니다.

가상 사례: 겹치는 점이 합산 근거가 될까요?

교육용 가상 자료에서 그룹 A와 B는 서로 다른 응력비로 시험했습니다. 일부 점의 응력과 반복 횟수가 비슷하게 나타납니다. 이때 두 조건의 차이가 없다고 결론내리기보다 각 그룹의 시편 수, 응력 정의와 시험 조건을 대조합니다. 우연히 가까운 점 몇 개가 있다는 관찰만으로 전체 조건의 효과가 없음을 입증하지 않습니다.

A에는 파단 자료만 있고 B에는 정해진 횟수에서 종료한 미파단 자료가 섞여 있다면 종료 상태도 표시해야 합니다. 미파단 점을 해당 횟수에서 파단한 점으로 옮겨 회귀에 넣지 않습니다. 자료의 종료 정의와 적용 평가법을 갖춘 담당자가 취급 방법을 판단하도록 원기록과 상태를 함께 전달합니다. 이 글은 임의의 최대 시험 횟수나 무한 수명 기준을 제시하지 않습니다.

보정한 곡선에는 추가 근거가 필요합니다

응력비가 다른 자료를 공통 조건으로 옮기는 모델을 적용하려면 모델의 정의, 필요한 재료 정보와 사용 범위를 확인해야 합니다. 프로그램에서 보정 옵션을 선택할 수 있다는 사실만으로 현재 재료와 손상 상태에 타당하다고 판단하지 않습니다. 원래 조건의 자료, 보정 입력과 변환 결과를 각각 보존합니다.

모델이 확인되지 않았다면 분리된 비교로 마무리할 수 있습니다. 응력비별 자료가 구분되고 축 정의와 종료 상태가 명확하면 다음 검토자가 추가 시험이나 평가법의 필요성을 판단할 수 있습니다. 보기 좋은 단일 곡선을 얻기 위해 조건 차이를 숨기는 것보다 자료가 허용하는 비교 범위를 명시하는 편이 보고 목적에 맞습니다.

최종 보고 문장의 범위

응력비가 다른 두 그룹을 같은 축 정의로 표시했으나 단일 곡선의 합산 타당성은 평가하지 않았다는 문장을 사용할 수 있습니다. 축 정의가 미확인이라면 그 부분을 먼저 씁니다. 다른 응력비에서 수행한 시험이라는 사실과 응력비가 결과 차이의 유일한 원인이라는 주장은 다릅니다. 시편 형상이나 표면 상태가 동시에 다르면 그 차이도 함께 남깁니다.

최종 산출물은 조건별 비교표, 원기록에 연결된 그룹 그래프와 미확인 목록입니다. 이 자료를 실제 부품의 허용 수명이나 안전 판단으로 바로 확장하지 않습니다. 실제 사용 조건의 피로 평가는 필요한 방법과 책임 범위에 따라 별도로 수행합니다.

확인한 근거와 적용 범위

공식 원문의 ASTM E466-21 공개 Significance and Use 4.1–4.3, Scope 1.1–1.2를 확인했습니다. 공개 근거는 위에서 설명한 핵심 구분에 사용했습니다. 이 글의 표·가상 사례·검토 순서는 작성 제안이며 규격의 필수 양식이 아닙니다. 2026년 10월 4일 확인한 자료를 바탕으로 하며, 적용 표준과 제조사 자료의 판번호는 실제 사용 시점에 확인합니다.
