표준 시편과 서브사이즈 시편 에너지를 비교하는 한계

표준 크기 샤르피 시편과 더 작은 시편의 흡수에너지가 함께 보고됐습니다. 작은 시편의 단면이 절반이면 에너지를 두 배로 곱해 표준 크기 결과로 만들 수 있을까요? 단위가 같아도 시험 결과의 크기 의존성은 단순한 면적 환산과 다를 수 있습니다. 이 글에서는 실제 치수와 조건별 자료군을 만들고 환산의 근거가 있는지 검토합니다. 부품의 충격 요구값이나 합격 에너지는 정하지 않습니다.

단면 비율은 보편적인 에너지 환산식이 아닙니다

TWI의 충격시험 설명은 표준과 서브사이즈 시편 사이에 단순한 관계가 없다고 서술합니다. 이 근거는 작은 시편의 결과를 면적 비율만으로 표준 결과와 동등하게 만들지 않도록 하는 데 사용합니다. 문서에 인용된 과거 적용 규격이나 예시 치수를 현재 시험의 필수 조건으로 옮기지 않습니다.

검토하는 값은 우선 실제 시험에서 보고한 원래 흡수에너지입니다. 표준 크기 환산이라는 열을 추가하려면 해당 재료, 시편 형상과 시험 조건에 적용 가능한 근거가 있어야 합니다. 출처 없는 계산 배율은 실제 관찰값처럼 기록하지 않습니다. 환산이 필요하다는 사양의 요구와 환산 방법이 검증됐다는 사실도 구분합니다.

서브사이즈라는 이름 대신 실제 치수를 씁니다

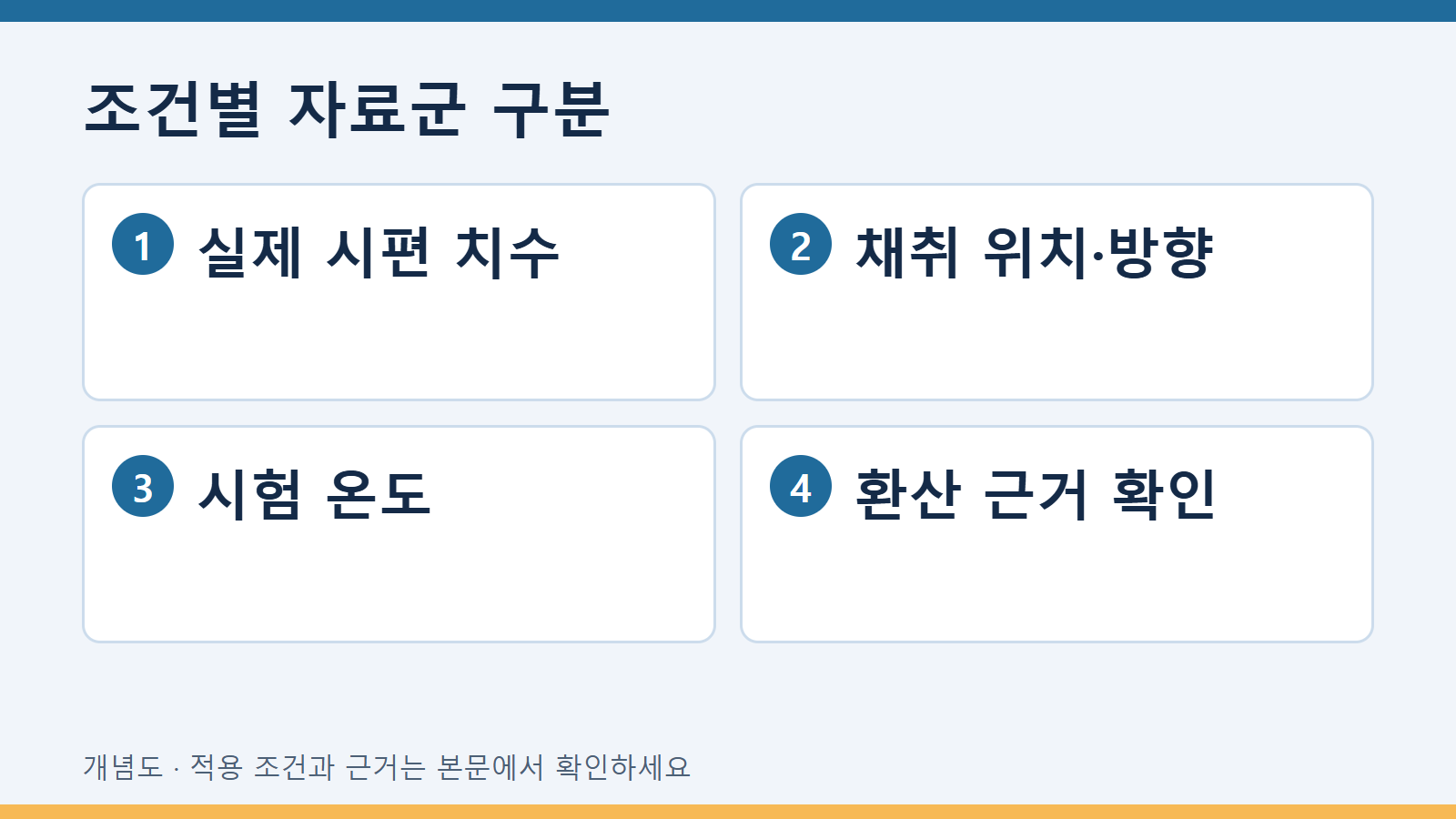

자료에 작은 시편이라고만 적혀 있으면 폭과 두께, 길이와 노치에 관한 실제 기록을 요청합니다. 서브사이즈라는 한 이름 아래 서로 다른 크기가 있을 수 있습니다. 시편의 도면과 실제 치수 기록을 연결하고 재료에서 채취한 위치와 방향도 확인합니다. 부족한 치수를 통상 규격의 값으로 채우지 않습니다.

재료가 얇아 크기를 줄였다는 설명만으로 채취 위치가 같다고 판단하지 않습니다. 같은 재료 번호라도 다른 부분이나 방향에서 얻은 시편이면 조건 차이를 함께 적습니다. 시편 크기와 다른 조건이 동시에 바뀌었다면 결과 차이를 크기만의 영향이라고 단정하지 않습니다.

크기별 에너지 대조표

표의 목적은 서로 다른 크기 결과를 한 줄로 만드는 것이 아니라 비교의 조건을 드러내는 것입니다. 평균을 보고했다면 평균에 포함한 시편의 식별과 크기를 확인합니다. 크기가 다른 시편을 근거 없이 같은 평균군에 섞지 않습니다. 성적서의 원래 집계 방식과 검토자가 만든 분류표도 구분합니다.

가상 사례: 면적 배율만 적힌 환산 열

가상의 대조표에는 작은 시편의 에너지와 단면 비율을 곱한 계산값이 있습니다. 검토자는 원에너지와 계산값을 별도 열에 두고 배율의 근거를 찾습니다. 단순 계산이 가능하다는 사실은 해당 계산이 표준 크기 시험을 대신한다는 검증이 아닙니다. 근거를 찾지 못하면 계산값은 비교에 채택하지 않은 가정값으로 표시합니다.

다른 사례에서는 동일 재료에 대해 크기별 여러 온도의 결과가 있습니다. 한 온도에서 비슷한 비율이 나타났다는 이유로 모든 온도에 같은 배율을 적용하지 않습니다. 실제 자료가 포괄하는 범위와 비교 목적을 확인합니다. 이 예시에 특정 에너지값이나 실제 환산계수를 새로 부여하지 않습니다.

적용 규칙의 근거와 관찰 자료를 나눕니다

실제 사양이 작은 시편을 대상으로 별도 요구를 정했다면 그 사양과 적용 판을 연결합니다. 표준 시편의 요구값에 검토자가 임의 배율을 적용해 작은 시편의 합격 기준을 만들지 않습니다. 기준과 측정 결과의 물리량, 크기와 조건이 대응하는지 담당자가 검토하도록 자료를 전달합니다.

문헌의 상관관계를 사용하는 경우에도 어떤 재료군과 조건에서 얻은 관계인지 확인합니다. 다른 합금이나 다른 노치 조건에 자동 확장하지 않습니다. 환산된 결과를 보고한다면 원값, 사용 관계와 적용 한계가 함께 추적돼야 합니다. 이 글은 실제 시편의 결과 유효성이나 제품 사용 가능성을 승인하지 않습니다.

최종 비교의 결론 범위

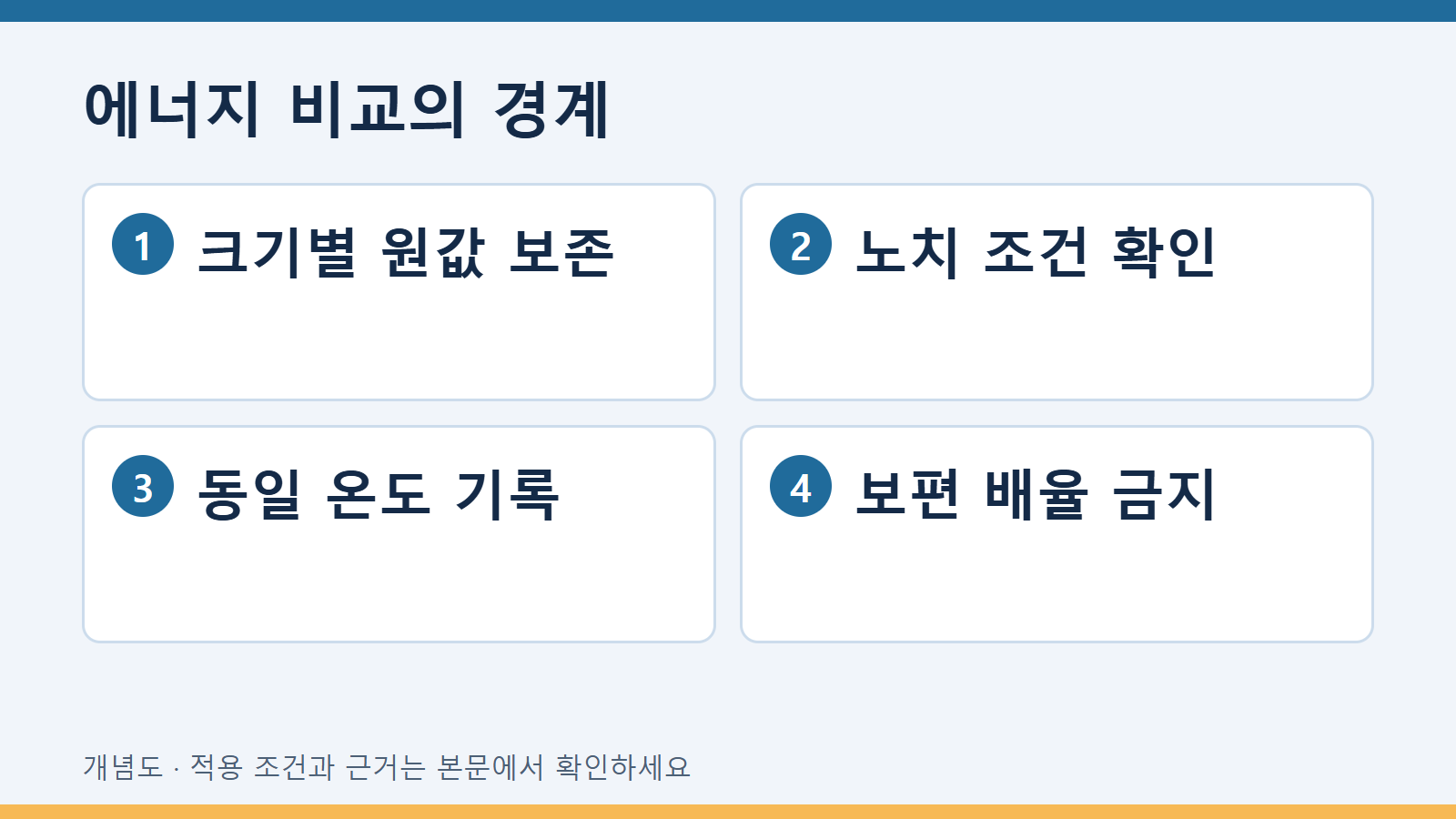

완성한 대조표는 시편 크기별 원값, 함께 달라진 조건, 환산 근거의 존재와 미확인 항목을 보여 줍니다. 직접 비교할 수 있는 자료와 근거가 필요한 자료를 분리합니다. 같은 에너지 단위라는 이유로 크기가 다른 결과에 보편 배율을 붙이지 않는 것이 이 과업의 핵심입니다.

확인한 근거와 적용 범위

공식 원문의 Notched bar or impact testing PartII, 표준·서브사이즈 시편과 Figure3 설명 문단를 확인했습니다. 공개 근거는 위에서 설명한 핵심 구분에 사용했습니다. 이 글의 표·가상 사례·검토 순서는 작성 제안이며 규격의 필수 양식이 아닙니다. 2026년 10월 4일 확인한 자료를 바탕으로 하며, 적용 표준과 제조사 자료의 판번호는 실제 사용 시점에 확인합니다.
