고장 부품의 설치 방향을 해체 후에도 복원할 기록
고장 부품을 해체한 뒤 파손 위치를 분석하려는데 사진에는 부품만 있고 설치 방향은 남아 있지 않습니다. 바닥에 놓인 현재 사진의 위쪽이 운전 당시의 위쪽일까요? 사진의 화면 방향과 실제 설치 방향은 다를 수 있습니다. 이 글에서는 설비의 고정 기준, 부품 식별 특징과 사진의 보는 방향을 연결하는 방향 기록을 작성합니다. 실제 설비를 해체하거나 가동 상태에서 접근하는 절차는 다루지 않습니다.
방향을 세 가지 기준으로 나눕니다
설비 기준은 부품이 어디에 설치돼 있었는지 설명합니다. 부품 기준은 해당 물체의 어느 특징을 가리키는지 설명합니다. 사진 기준은 어느 쪽에서 보았는지 설명합니다. 위쪽이라는 단어 하나에 이 세 기준을 함께 담지 않습니다. 기존 도면의 기준점이나 확인 가능한 비대칭 특징을 사용하고 그 의미를 글로 정의합니다.
ILACG19의 법과학 기록 안내는 그림·사진을 사례 기록에 연결하고 제거로 보존하기 어려운 정보를 제거 전에 기록하는 내용을 설명합니다. 이것을 산업 설비의 해체 승인 기준으로 옮기지 않습니다. 아래의 방향표는 기존 사진과 도면에 남은 설치 관계를 설명하는 작성자의 기록 제안이며 실제 작업은 현장의 승인된 절차에 따릅니다.
사진 한 장의 화면 위쪽을 기준으로 삼지 않습니다

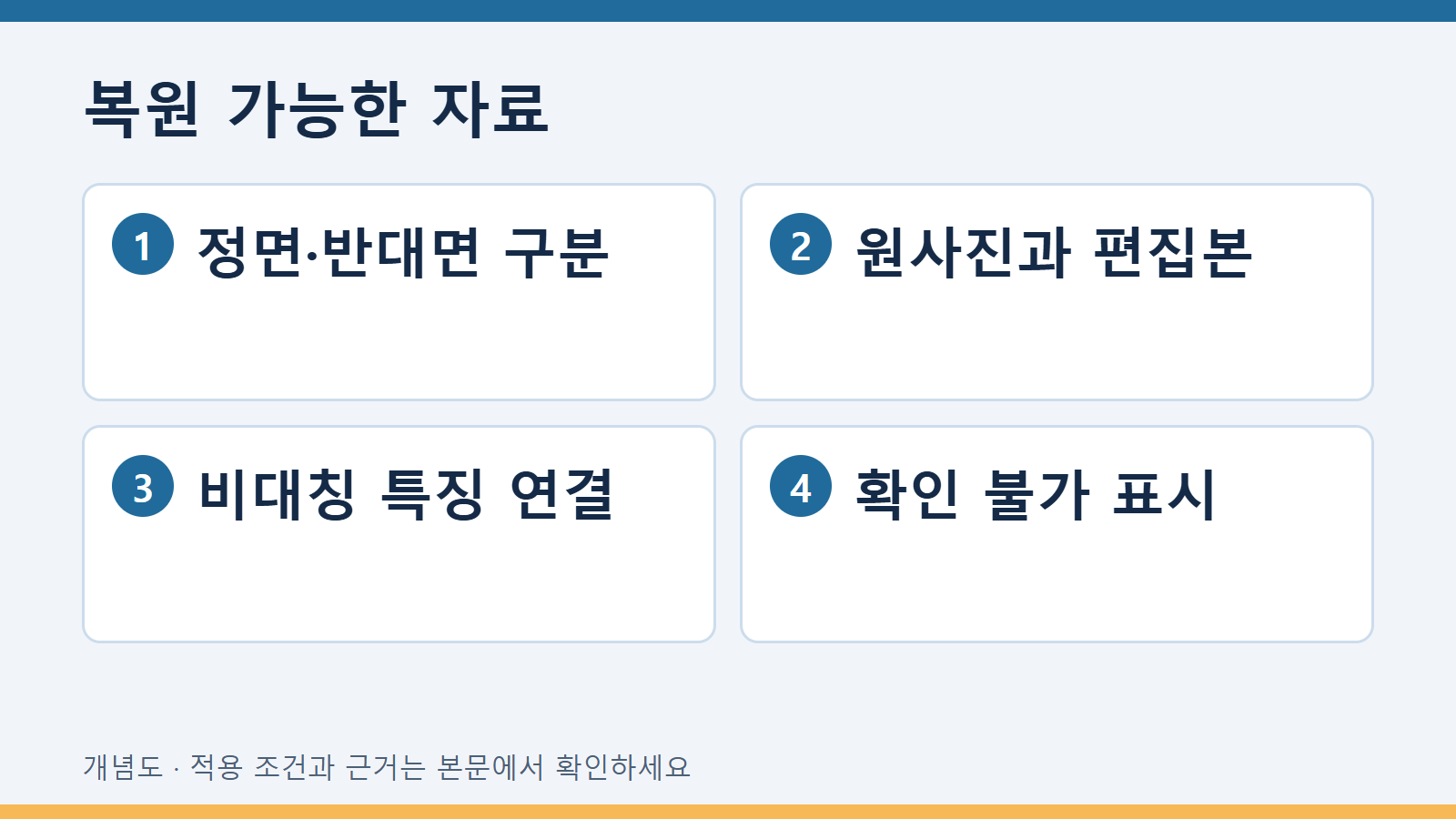

전체 설치 사진이 있으면 고정된 설비 기준과 부품의 위치를 연결합니다. 근접 사진에는 같은 부품의 식별 특징을 표시하고 전체 사진의 어느 영역인지 연결합니다. 전체 사진이 없다면 근접 사진만으로 설치 방향을 확정하지 않습니다. 어떤 관계를 확인하지 못했는지 명시합니다.
사진의 보는 방향도 적습니다. 반대쪽에서 찍으면 같은 특징의 좌우 관계가 다르게 보일 수 있습니다. 화면의 왼쪽이라는 표현 대신 관찰자가 어느 쪽에서 어느 방향을 보는지 도면이나 문장으로 연결합니다. 원사진을 회전하거나 좌우 반전한 편집본이라면 변경 사실과 원본 위치를 남깁니다.
설치 방향 복원 기록표
| 기준 | 확인 자료 | 기록 내용 |
|---|---|---|
| 설비의 고정 기준 | 도면·전체 설치 사진 | 기준점의 정의와 부품 위치 |
| 부품의 식별 | 번호·비대칭 형상·원사진 | 어떤 특징을 기준으로 삼았는가 |
| 관찰 방향 | 촬영 위치·보는 방향 설명 | 정면·반대면과 좌우의 기준 |
| 해체 사건 | 작업 기록·시점·부품 목록 | 어느 자료가 해체 전후인가 |
| 이후 상태 | 보관·이동 기록 | 현재 놓임과 설치 방향의 차이 |
방향표에는 확인된 관계와 추정 관계를 구분합니다. 위치를 표시한 화살표를 나중에 추가했다면 누가 어떤 근거로 표시했는지 기록합니다. 사진의 모양과 맞는다는 이유만으로 기억에 따른 방향을 확정값으로 바꾸지 않습니다. 실제 표식을 추가하는 작업의 허용 여부도 이 글에서 정하지 않습니다.
가상 사례: 대칭 부품의 사진만 남았습니다
가상의 부품은 외관이 대칭이고 해체 후 사진에서 고유 식별이나 설치 관계를 찾기 어렵습니다. 검토자는 현재 사진의 왼쪽 파손부를 설치 당시의 왼쪽이라고 기록하지 않습니다. 작업 기록이나 해체 전 사진에 같은 부품을 식별할 특징이 있는지 찾습니다. 없으면 현재 사진상의 위치만 설명하고 설치 방향 복원이 제한된다고 남깁니다.
다른 사례에서는 근접 사진에 비대칭 구멍이 보이고 전체 설치 사진에서도 같은 구멍이 확인됩니다. 두 자료를 연결할 수 있는 식별과 시점이 확인되면 방향 관계의 근거로 사용합니다. 전체 사진이 다른 부품이나 다른 회차의 것이면 연결하지 않습니다. 이 예시에 특정 설비의 설치 규칙이나 파손 원인을 부여하지 않습니다.
시간과 이동을 방향 기록에 연결합니다
부품이 해체 후 옮겨지거나 회전됐다면 현재 놓인 상태와 설치 상태를 분리합니다. 보관 사진이 설치 상태를 나타낸다고 오해하지 않도록 촬영 시점과 상태를 적습니다. 여러 부품이 함께 옮겨졌다면 부품별 식별을 확인합니다. 비슷한 부품의 사진을 대신 연결하면 방향을 복원한 것처럼 보여도 근거가 다른 대상에 속할 수 있습니다.
작업자의 기억을 참고한 경우에는 기억에 의한 설명임을 표시합니다. 사진·도면과 모순되면 설명을 지우는 대신 확인할 모순 항목을 남깁니다. 추가 자료로 방향이 확인됐을 때는 이전의 제한 문장과 수정 근거를 유지합니다. 추정이 나중에 확정된 사실처럼 보이게 처음 기록을 덮어쓰지 않습니다.
설치 방향과 고장 원인은 별도 판단입니다
설치 방향을 확인했다고 하더라도 중력, 흐름이나 하중이 실제 고장 원인이라는 결론은 따로 근거가 필요합니다. 방향표는 파손 위치를 어느 기준에서 설명하는지 알려 주는 자료입니다. 고장 원인의 계산이나 부품 재설치의 적합성을 이 표에서 승인하지 않습니다.
완성된 기록은 부품의 어느 부분을 말하는지, 설비에서 어느 위치였는지, 어떤 방향에서 본 사진인지와 그 근거를 보여 줍니다. 설치 방향이 복원되지 않은 자료는 그 한계를 유지합니다. 해체 후 화면상의 위·아래를 운전 당시 방향으로 바꾸지 않는 것이 이 과업의 핵심입니다.
확인한 근거와 적용 범위
공식 원문의 ILAC-G19:06/2022, §3.5, PDF11–12쪽, diagrams / photographs / potential evidence documented prior to removal를 확인했습니다. 공개 근거는 위에서 설명한 핵심 구분에 사용했습니다. 이 글의 표·가상 사례·검토 순서는 작성 제안이며 규격의 필수 양식이 아닙니다. 2026년 10월 4일 확인한 자료를 바탕으로 하며, 적용 표준과 제조사 자료의 판번호는 실제 사용 시점에 확인합니다.
