E8과 E8M 원형시편 표점거리를 단위환산으로 보지 않기

2026년 10월 9일 읽는 시간 약 5분

E8 성적서를 미터법으로 환산하면 E8M 성적서와 같은 시험 조건이 될까요? 숫자의 단위를 바꾸는 것과 시편의 표점거리 정의를 바꾸는 것은 다릅니다. 이 글의 산출물은 원형 인장시편의 시험법, 지름과 표점거리를 나눈 조건표입니다. 신율계 설정 오류를 찾는 과업과 달리, 두 시험법의 시편 정의가 실제로 같은지를 확인하는 문제를 다룹니다.

공개 범위의 4D와 5D를 구분합니다

ASTM E8/E8M-25 공개 Scope 1.2는 대부분 원형시편에서 E8의 표점거리를 4D, E8M은 5D로 구분합니다. 여기서 D는 해당 시편 지름에 연결되는 치수입니다. 같은 원형시편을 가정하더라도 표점거리와 지름의 비율이 다릅니다. 인치를 밀리미터로 바꾸어도 비율 4가 5로 바뀌지는 않습니다.

공개 범위에는 분말야금 시편의 예외가 있으며 재료별 규격이나 시험법에서 예외가 필요할 수 있다는 설명도 있습니다. 따라서 모든 시편이 반드시 두 비율 중 하나라고 외워서 성적서를 판정하지 않습니다. 대상이 원형시편인지, 재료별 적용 문서가 무엇인지, 실제 사용한 시편 치수와 예외 근거가 있는지 확인합니다.

시험법 이름과 실제 치수를 나란히 둡니다

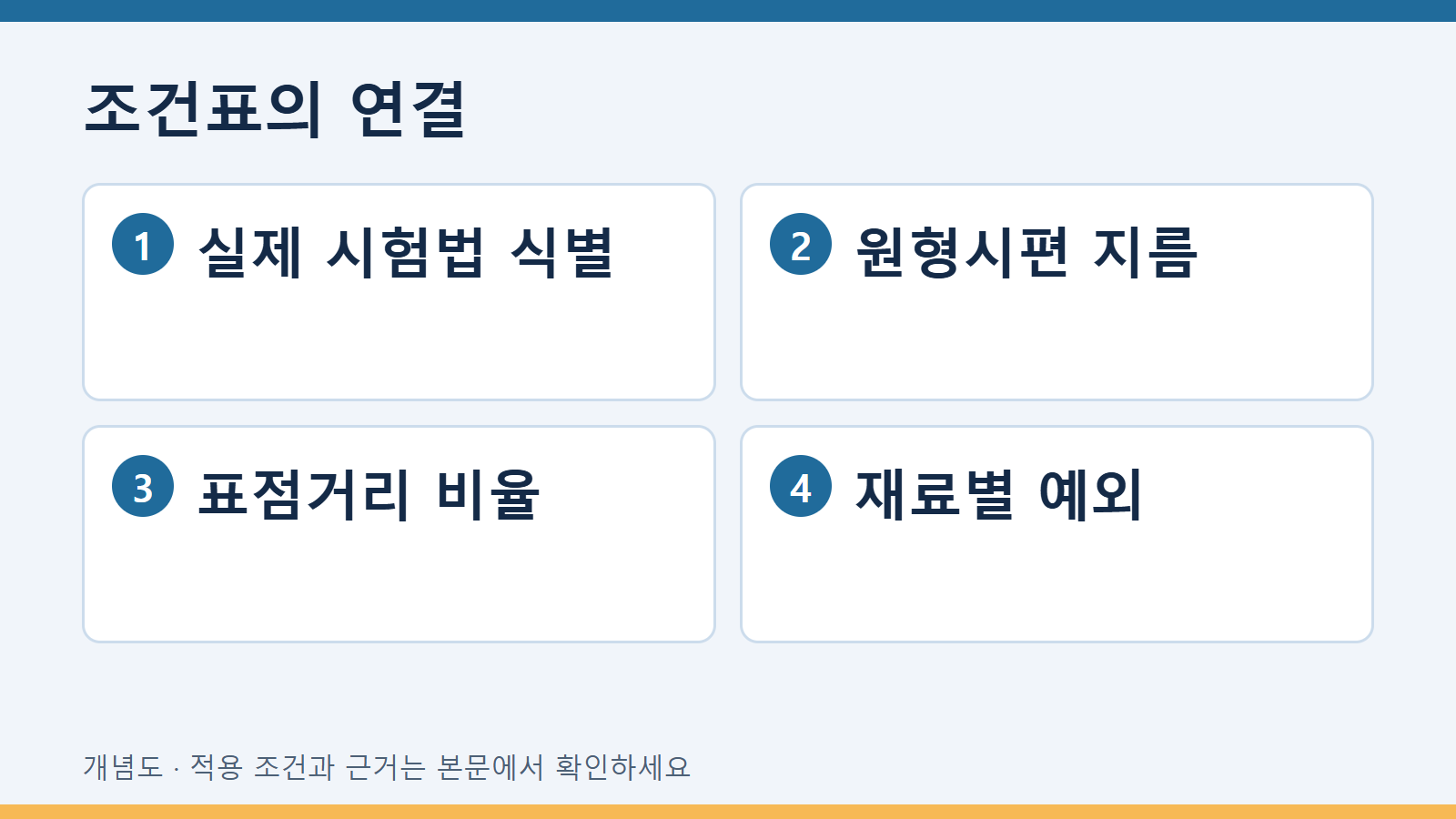

조건표에는 성적서의 시험법 표기, 판번호, 단위체계, 시편 형상, 실제 지름과 초기 표점거리를 적습니다. E8/E8M이라는 묶음 이름만 쓰여 있다면 어떤 조건으로 수행했는지 시험기관에 요청합니다. 문서 제목에서 두 방법이 함께 보인다는 사실은 현재 시편의 구체 조건을 확인한 것이 아닙니다.

조건	확인 자료	검토 질문
시험법	방법·판번호·단위체계	실제로 어느 조건을 사용했는가
시편 형상	도면·치수 기록	원형시편 설명의 대상인가
표점거리	초기 길이·지름·비율	단위 외에 비율도 다른가
예외 근거	재료 규격·승인 문서	공개 일반 설명의 예외인가

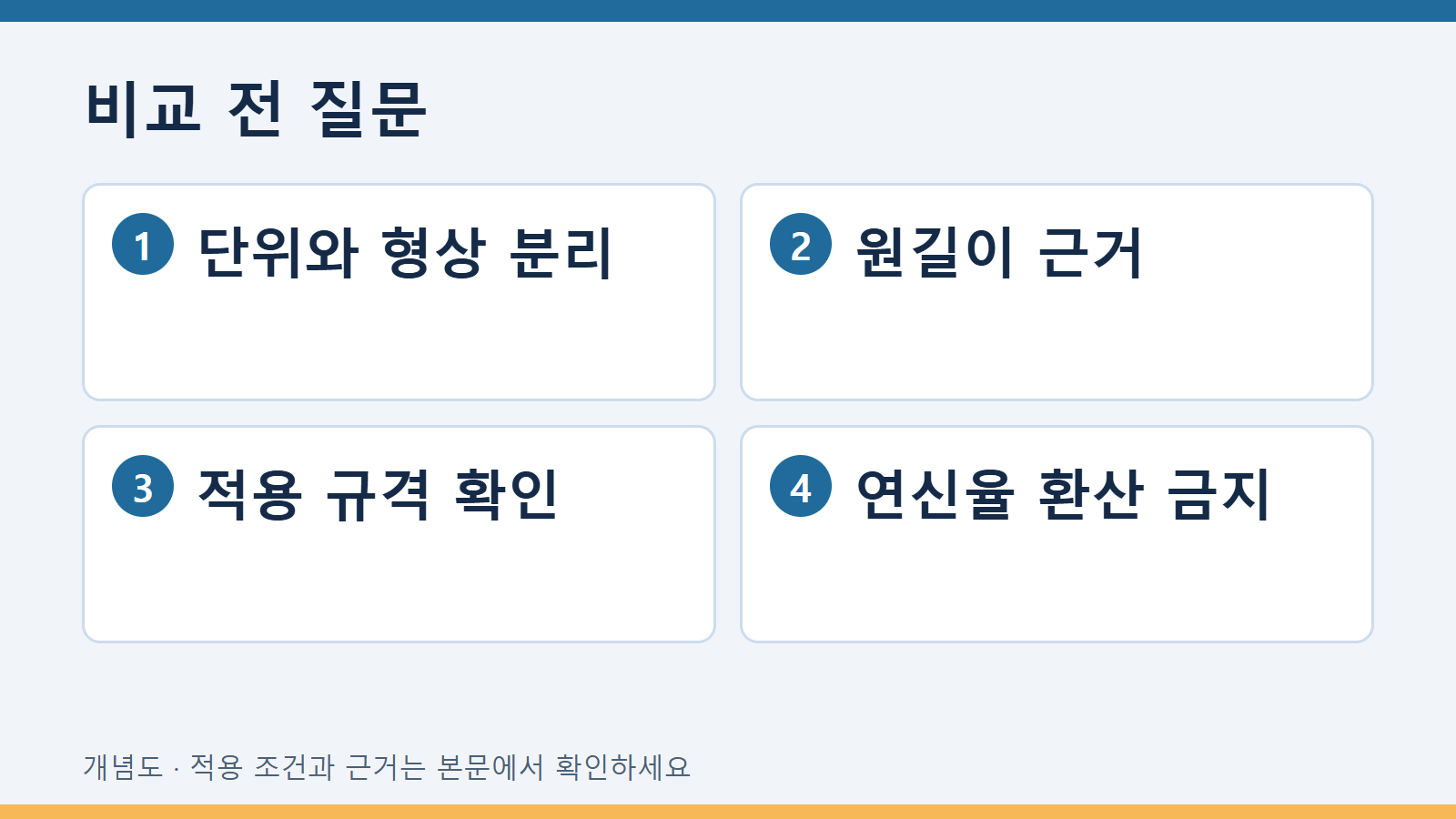

치수를 실제로 확인하지 못한 경우에는 표준 시편이라고만 기록하지 않습니다. 표준이라는 표현의 근거 문서와 실제 시편 자료의 공백을 구분합니다. 표점거리를 결과의 연신율에서 역산하거나 원하는 비율에 맞춰 지름 값을 수정하지 않습니다. 확인할 수 있는 원자료에서 출발해야 조건의 계보가 유지됩니다.

가상 치수로 단위환산의 경계를 확인합니다

교육용 가상 사례에서 같은 지름 D를 가진 두 원형시편을 가정합니다. 첫 시편의 표점거리는 4D, 둘째는 5D입니다. 모든 길이를 다른 단위로 함께 환산해도 각각의 표점거리/지름 비는 4와 5로 유지됩니다. 이는 비율에 관한 계산이며 실제 시편 제작 치수나 합격 기준을 제공하는 예가 아닙니다.

따라서 첫 자료의 치수 단위만 바꾸어 둘째와 조건 동일이라고 표시할 수 없습니다. 동시에 비율이 다르다는 이유만으로 어느 결과가 틀렸다고 판단하지 않습니다. 각 자료가 적용 문서에 적합한지와 서로 어떤 목적에서 비교할 수 있는지는 다른 질문입니다. 조건표에서는 다른 항목을 드러내고, 비교의 기술 판단은 담당자의 근거와 연결합니다.

연신율 값을 비율로 단순 환산하지 않습니다

표점거리가 4D와 5D라는 사실만으로 보고된 연신율에 4/5 또는 5/4를 곱해 같은 조건의 값을 만들지 않습니다. 공개 Scope는 그런 연신율 환산식을 제공하지 않습니다. 현재 시편의 변형 분포와 실제 평가 방식에 관한 근거 없이 길이비를 결과 변환 계수로 사용하는 것은 다른 가정입니다.

성적서 비교가 필요하면 원래 결과와 시편 정의를 유지한 채 표점거리 조건이 다른 자료로 표시합니다. 검증된 변환 또는 비교 방법을 사용한다면 적용 대상, 입력과 검증 근거를 별도 구역에 둡니다. 변환된 값은 원측정과 구분하며, 이 글에서 보편 변환 방법이 존재한다고 가정하지 않습니다.

단위체계와 재료별 예외를 함께 확인합니다

E8/E8M 공개 Scope 1.5는 두 단위체계의 값이 정확한 등가값이 아니며 각 체계를 독립적으로 사용해야 함을 설명합니다. 길이 하나의 단위만 바꾸고 다른 조건은 서로 다른 체계에서 가져오는 방식이 실제 적용 문서와 맞는지 확인합니다. 이 설명은 모든 측정자료의 일상적 단위환산을 금지한다는 뜻이 아니라 해당 시험 조건의 혼용을 검토할 근거입니다.

최종 조건표에는 확인된 시편 조건과 미확인 정보, 적용한 예외와 담당자 판단을 남깁니다. 표점거리 정의가 다르다는 사실을 확인하는 것과 제품의 연성·강도 합격을 정하는 것은 별도 작업입니다. 실제 비교에 필요한 정보가 없는 경우 같은 단위라는 이유로 두 연신율을 같은 조건의 결과처럼 묶지 않는 것이 핵심입니다.

확인한 근거와 적용 범위

공식 원문의 ASTM E8/E8M-25 공개 Scope 1.2·1.3·1.5를 확인했습니다. 공개 근거는 위에서 설명한 핵심 구분에 사용했습니다. 이 글의 표·가상 사례·검토 순서는 작성 제안이며 규격의 필수 양식이 아닙니다. 2026년 10월 4일 확인한 자료를 바탕으로 하며, 적용 표준과 제조사 자료의 판번호는 실제 사용 시점에 확인합니다.
