광학 프로파일의 스파이크 제거가 최대 피트 깊이를 바꾸는가

광학 프로파일에서 튀는 점을 지웠더니 최대 피트 깊이가 작아졌다면, 처리 후 영상이 매끈하다는 이유만으로 결과가 더 정확해졌다고 판단할 수는 없습니다. 극값이 원신호에서 무엇을 가리켰는지 확인해야 합니다. 제거 전후 숫자와 위치, 처리 마스크를 연결한 극값 검토표가 필요한 상황입니다.

스파이크라는 이름은 오차 판정을 대신하지 않는다

Gwyddion 공식 데이터 처리 문서는 국부 데이터 제거와 보간이 통계량을 크게 바꿀 수 있고 실제 표면 특징을 제거하지 않아야 함을 설명합니다. 해당 문서는 SPM 데이터용이며 여기서는 국부 수치 수정의 일반 원리를 광학 높이 데이터에 적용합니다. 특정 광학 장비의 오차 원인이나 자동 제거 성능을 그 문서로 검증했다고 쓰지 않습니다.

영상에서 한 점만 깊게 보인다는 사실은 오차 후보를 만드는 관찰일 수 있지만 오차 확정은 아닙니다. 실제 좁은 피트나 측정 잡음, 결측 처리 흔적이 각각 검토될 수 있습니다. 원신호의 위치와 주변 프로파일, 장비가 보관한 유효성 정보를 확인해야 그 점을 제외한 이유를 설명할 수 있습니다.

가상 제거 전후에서 극값 위치를 보관하기

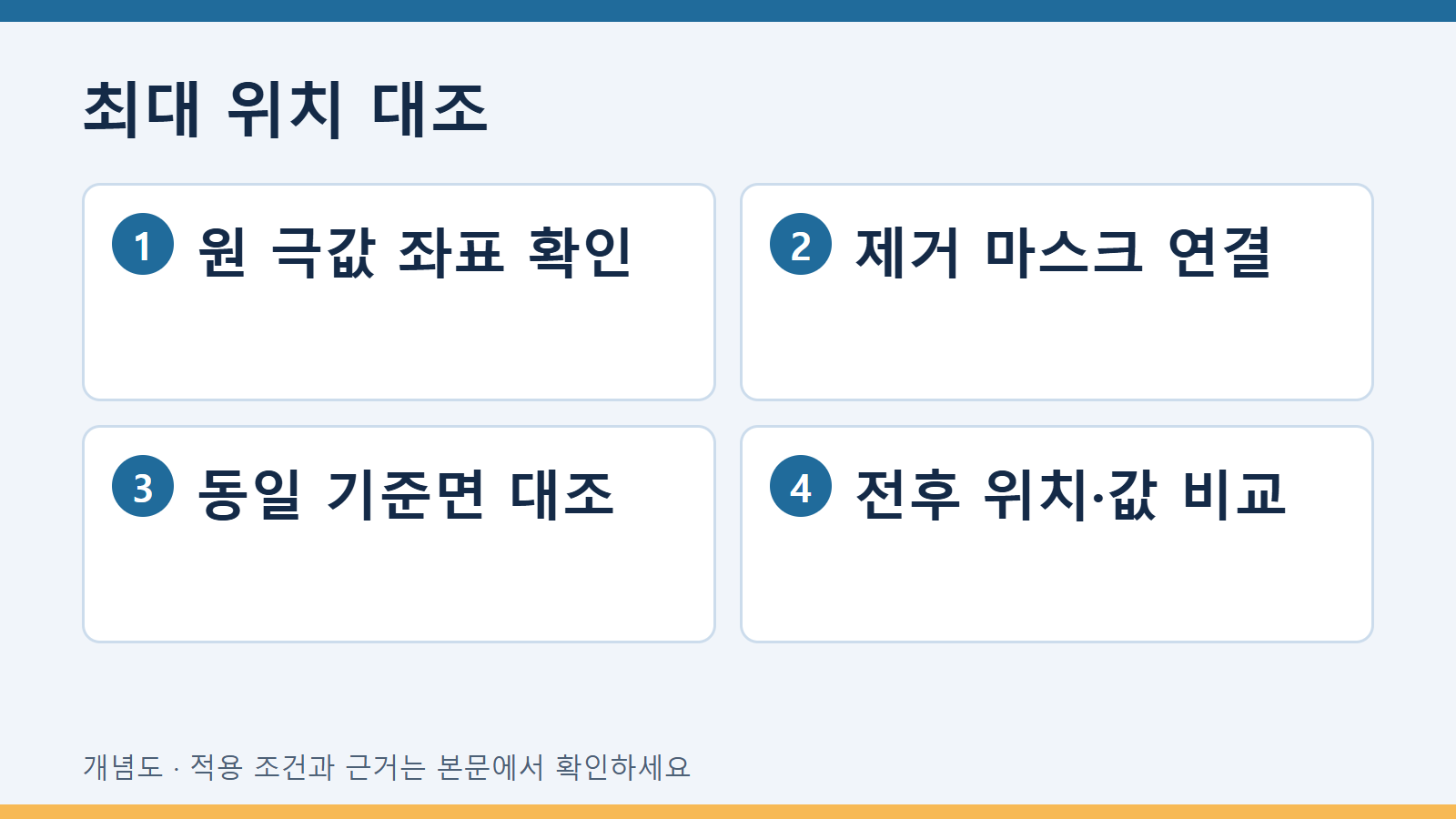

가상 사례로 제거 전 가장 깊은 점이 위치 A, 제거 후에는 위치 B라고 가정합니다. 보고서에 두 깊이만 남기면 같은 피트의 깊이가 보정된 것처럼 보일 수 있습니다. 실제로는 최대값을 주는 위치가 바뀌었을 수 있으므로 좌표와 해당 단면선을 함께 기록합니다. 한 위치의 깊이 변화와 전체 영역 최대값의 이동은 구별해야 합니다.

극값 검토표에는 원파일, 높이 단위, 평가 영역, 기준면 정의, 제거 방법과 설정, 제거된 점의 마스크, 전후 극값 좌표와 값, 극값 주변의 원 프로파일을 넣습니다. 원파일을 덮어쓰지 않으면 같은 위치에서 실제 어떤 점이 바뀌었는지 확인할 수 있습니다. 보간으로 만든 높이는 새로 측정한 높이가 아니므로 실측점과 구별합니다.

깊이 기준이 바뀐 경우를 먼저 분리하기

피트 깊이는 어느 기준면에서 읽었는지에 연결됩니다. 제거 과정과 함께 평면 맞춤이나 배경 처리도 바뀌었다면 최대 깊이 차이를 점 제거 하나의 영향이라고 단정하기 어렵습니다. 가상 비교에서는 같은 평가 영역과 기준을 유지한 점 제거 비교인지 먼저 확인하고, 다른 처리 변화는 별도 항목으로 적습니다.

제거된 극값 후보를 반복 측정이나 다른 관찰로 확인했다면 같은 좌표인지 대조합니다. 재측정에서 후보가 보이지 않는다고 바로 오류라고 결론 내리지는 않습니다. 위치 대응과 측정 조건이 다를 수 있기 때문입니다. 표면 사진은 높이 데이터의 실제 깊이를 그대로 보증하지 않지만 해당 위치에 관찰 가능한 형태가 있는지 확인하는 보조 자료가 될 수 있습니다.

숫자를 선택하기보다 처리 의존성을 보고하기

최종 산출물은 제거 전후 극값과 위치의 대응, 처리 마스크 및 제외 근거입니다. 처리가 불확실하면 한 숫자를 확정값으로 고르기보다 어떤 처리에서 어떤 결과가 나왔는지 보고할 수 있습니다. 차이가 작다는 이유로 오차 판정 근거가 확보됐다고 하지 않고, 차이가 크면 극값 사용에 어떤 영향을 주는지 구체적으로 설명합니다.

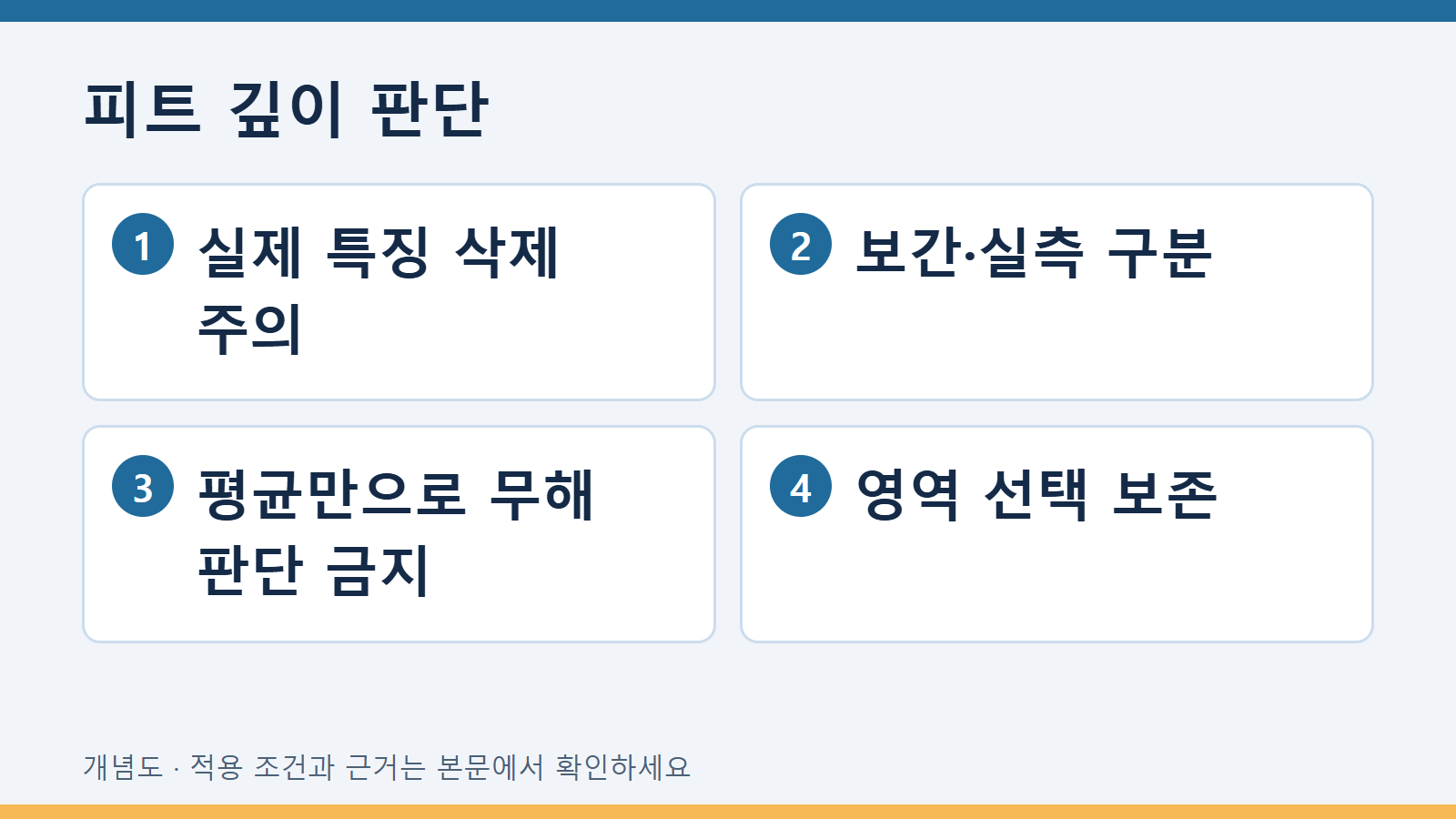

평균 거칠기가 거의 같아도 최대 피트 깊이는 달라질 수 있습니다. 최대값은 특정 점이나 좁은 영역에 의해 정해질 수 있기 때문입니다. 평균 변화가 작다는 사실만으로 극값 삭제가 무해했다고 판단하지 않습니다. 평가 영역을 바꾸면 포함된 피트도 바뀌므로 영역 선택을 원본 위에 표시합니다.

실제 피트 후보가 후처리로 제외되었는지 판단할 자료가 부족하면 “스파이크 제거 후 값”이라는 처리 상태를 남깁니다. 장비 업체나 기관이 제공한 유효점 판정 근거를 확인하고 적용 절차의 결과 사용 범위를 대조합니다. 이 글은 실제 손상 위험의 깊이 한계나 특정 필터의 권장 수치를 정하지 않습니다.

삭제된 점의 위치를 마스크로 남기면 보간 결과를 실제 측정과 구별할 수 있습니다. 보간으로 채운 깊이는 주변 점을 이용한 추정이며 제거한 원래 점의 깊이를 다시 측정한 값이 아닙니다. 가장 깊은 후보가 삭제 영역 안에 있다면 수정된 최댓값만 보고하지 않고 원값과 삭제 이유를 함께 적습니다. 별도 관찰로 확인하지 못한 곳은 결함이 사라졌다고 표현하지 않습니다.

자주 묻는 질문

제거 후 더 매끈하면 더 정확한가요?

보기 좋은 영상과 실제 높이의 정확성은 구별해야 합니다.

최대 깊이만 전후 비교하면 충분한가요?

극값 위치가 바뀌었는지와 제거한 점의 근거도 확인해야 합니다.

보간 높이는 실측점인가요?

주변 자료로 계산한 값이며 원 실측값과 구별해 보관합니다.
