방사선 영상의 윈도 레벨 변경으로 지시가 달라 보이는 문제

같은 방사선 원영상에서 밝기 창을 바꾸자 희미했던 선이 진하게 보일 수 있습니다. 화면상의 변화가 바로 새 균열의 출현을 뜻하지는 않습니다. 반대로 표시 조건의 영향이 있다고 해서 지시를 무시해도 되는 것도 아닙니다. 이 글은 방사선 촬영을 수행하는 방법이 아니라 전달받은 영상에서 원자료와 표시 변환을 구별하는 과업입니다. 산출물은 원영상 식별자, 표시 조건, 지시 위치를 연결한 비교 자료입니다.

저장 값과 보이는 명암을 구별하기

DICOM 공식 VOI LUT 설명은 윈도 중심과 폭이 픽셀값을 화면 표시값으로 변환하는 데 사용된다고 정의합니다. 선택한 입력 범위를 표시 가능한 출력 범위에 대응시키는 구조입니다. 이 원리는 명암 차이를 이해할 공개 정의이며 산업 검사용 소프트웨어가 모두 같은 태그와 식을 쓴다는 뜻은 아닙니다. 실제 프로그램의 표시 정의도 확인합니다.

윈도 레벨이라는 현장 이름이 중심값을 뜻하는지부터 기록합니다. 좁은 입력 범위를 넓은 명암 범위로 보여 주면 그 구간의 차이가 두드러질 수 있지만 범위 밖의 값은 구별이 어려워질 수 있습니다. 대비를 높였다는 설명과 영상에 담긴 정보가 새로 늘었다는 설명은 다릅니다. 화면 캡처만 있으면 저장 픽셀값의 차이를 직접 검증하지 못합니다.

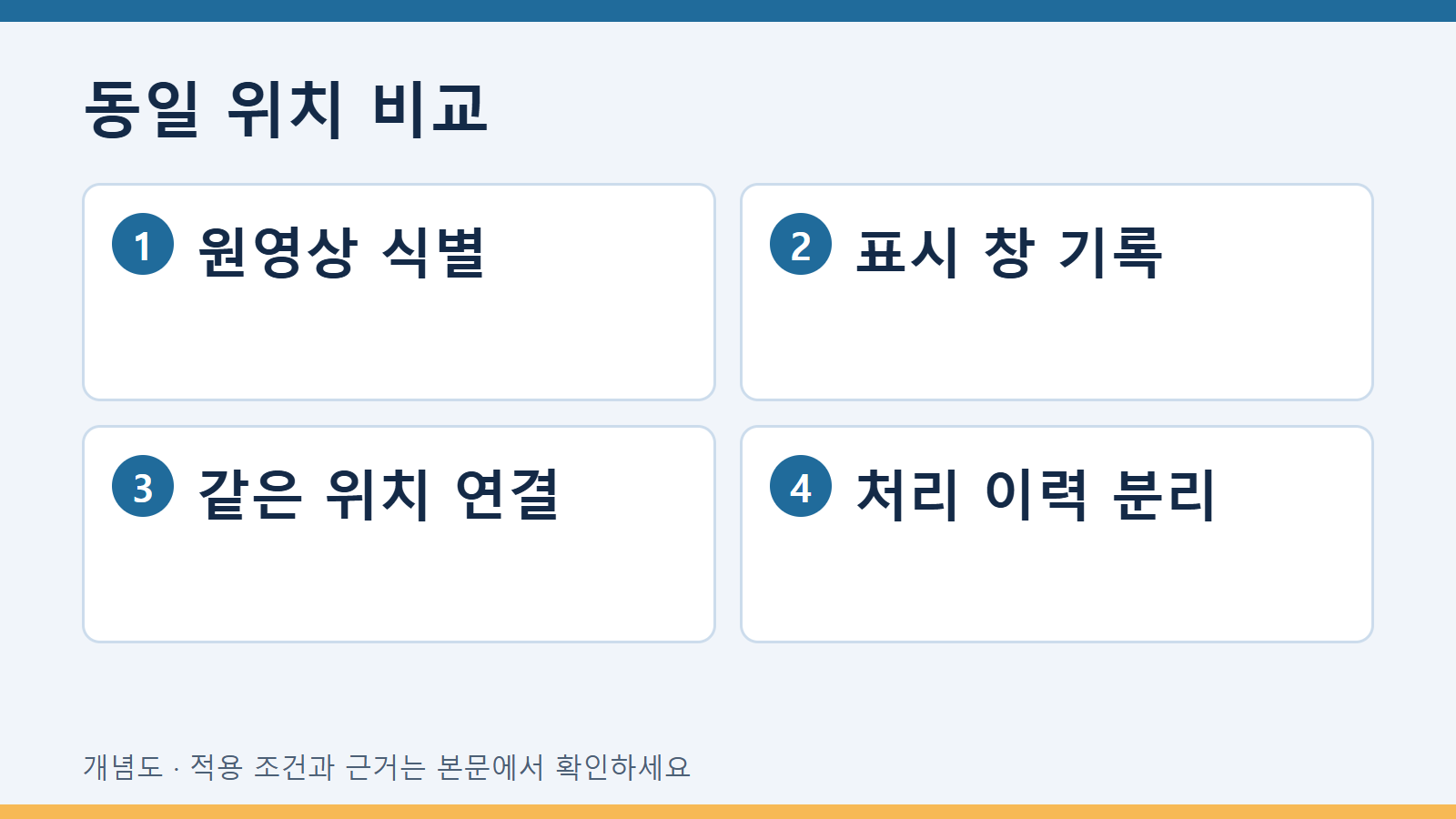

가상 비교에서 같은 위치를 고정하기

가상 사례로 원영상 A의 같은 지점이 넓은 창에서는 흐리고 좁은 창에서는 진하게 보였다고 하겠습니다. 비교표에는 원영상 식별자, 프레임 번호, 지시의 좌표 또는 위치 표시, 윈도 중심과 폭, 반전 여부를 적습니다. 다른 촬영 파일을 같은 부품 사진이라는 이유로 동일 원영상 비교에 넣지 않습니다. 확대 비율과 보간 표시가 달라졌다면 그 조건도 구별합니다.

좌표나 표시 영역이 같은지 확인하면 어떤 명암 조건에서 지시가 보이는지를 정리할 수 있습니다. 다만 눈에 보이는 선의 폭을 픽셀값이나 실제 결함 치수와 곧바로 동일시하지 않습니다. 표시 문턱과 확대 방식이 경계의 인상을 바꿀 수 있습니다. 치수 측정에는 그 목적에 맞는 영상 측정 근거가 별도로 필요하며 이 글에서 임의의 허용 폭을 만들지 않습니다.

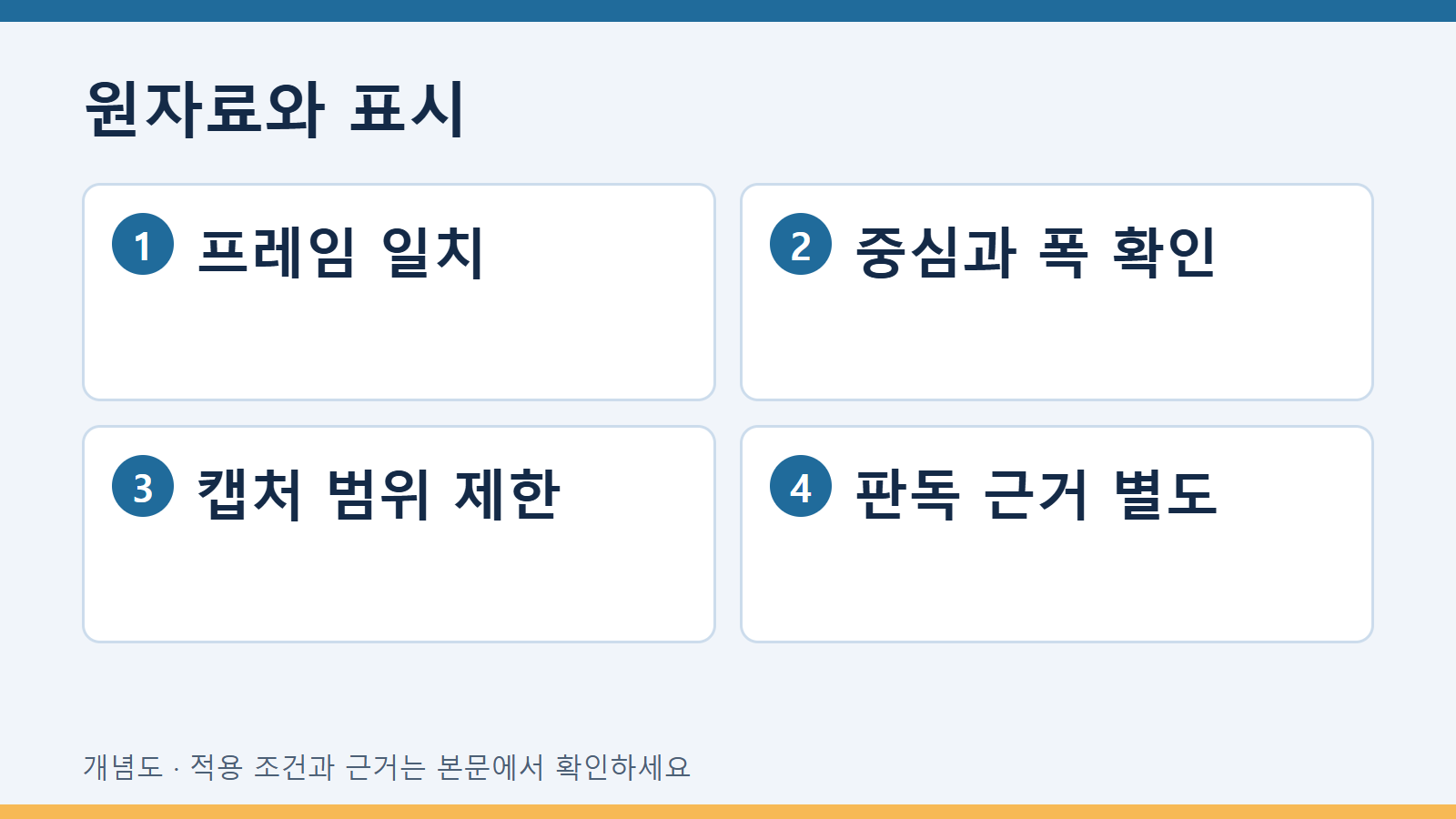

변환된 사본과 원영상의 계보 남기기

원파일을 보존하고 표시 조건을 적용한 사본에는 변환 이름과 근거를 붙입니다. 스크린샷을 새로운 원자료 파일명으로 저장하면 후속 검토자가 표시 변환이 포함됐는지 알기 어렵습니다. 전달 목록에서 원영상, 표시 상태를 저장한 파일, 캡처 이미지와 주석 사본을 따로 구별합니다. 캡처에는 파일 식별자와 표시 조건을 함께 남겨 다시 같은 화면을 검토할 수 있게 합니다.

명암 창 변경과 다른 영상 처리도 분리합니다. 필터, 선명화, 잡음 제거가 함께 적용됐다면 변화 전체를 윈도 조절만의 효과라고 설명하지 않습니다. 처리 이력이 없으면 원영상 대비 확인을 요청할 대상으로 둡니다. 수치 데이터가 바뀌었는지, 수치 데이터의 표시만 바뀌었는지 구별해야 후속 판독에서 같은 입력을 비교할 수 있습니다.

판독 범위와 자료 부족을 명확하게 쓰기

결론에는 같은 원영상에서 표시 조건에 따라 지시의 가시성이 달라졌다는 관찰을 적습니다. 특정 조건에서만 보이는 지시의 존재, 실제 불연속의 종류, 합격 여부는 서로 다른 판단입니다. 해당 검사의 절차와 자격을 갖춘 판독자의 평가에 연결해야 하며 이 글의 표시 비교표가 이를 대신하지 않습니다. 촬영 품질이 부족한 영상이 표시 조절로 규정에 맞는 영상이 됐다고 주장하지 않습니다.

원영상은 같지만 화면 조건이 미상인 경우 표시 영향 비교가 미완료라고 적습니다. 원영상 자체가 없는 경우에는 캡처끼리의 인상 비교로 범위를 줄입니다. 지시가 사라져 보이는 조건도 보존하면 선택한 화면만 전달해 생기는 오해를 줄일 수 있습니다. 어느 조건을 보고용으로 선택했는지는 이유와 함께 남기되 그 선택을 손상이 없어졌다는 증거로 바꾸지 않습니다.

흑백 반전이 포함된 사본은 원영상의 밝고 어두운 방향과 다를 수 있습니다. 지시가 검게 보였다는 문장에는 어느 표시 상태인지 붙이고 밝기의 방향만으로 같은 결함이라고 연결하지 않습니다.

자주 묻는 질문

창을 바꾸어 생긴 선은 가짜인가요?

가시성이 달라진 관찰과 실제 불연속 여부를 분리해 검토해야 합니다.

대비가 높으면 영상 품질도 좋아지나요?

표시 차이를 강조하는 것과 촬영 정보나 검증된 영상 품질의 증가는 구별됩니다.

캡처 두 장으로 충분한가요?

원영상 식별과 처리 조건을 확인하지 못하면 비교 가능한 범위가 제한됩니다.
