침투탐상에서 세척 자국과 실제 지시를 구분하기

침투탐상 사진에 길게 번진 색이나 밝은 자국이 보이면 균열 지시인지 세척 뒤 남은 배경인지 사진 한 장만으로 정하기 어려울 수 있습니다. 자국의 모양만 보고 무해한 흔적이라고 버리거나 곧바로 균열이라고 쓰는 두 판단 모두 근거가 필요합니다. 이 글은 세척과 현상 작업 방법을 안내하지 않습니다. 이미 수행된 검사의 기록을 같은 위치와 시간 순서로 연결하여 판단에 필요한 자료를 정리하는 과업입니다.

검출 원리와 배경의 역할 나누기

ASTM E1417 공식 공개 범위는 표면에 열려 있거나 표면과 연결된 불연속을 대상으로 한다고 설명합니다. 또한 공개 의의에서는 이 문서 자체가 상세 작업 안내가 아니며 별도의 적합한 절차가 필요하다고 구분합니다. 사진의 자국을 판정할 실제 조건과 기준을 이 공개 요약에서 모두 얻었다고 주장할 수는 없습니다.

Magnaflux의 공식 AM 표면 사례는 불규칙한 표면에 침투액이 남으면 배경이 높아져 지시 대비를 낮추거나 가릴 수 있다고 설명합니다. 이 사례의 특정 혼합 공정과 제품 성능을 다른 표면의 처방으로 옮기지 않습니다. 여기서는 잔류 배경과 검사 지시를 구별할 필요가 있다는 원리만 사용합니다.

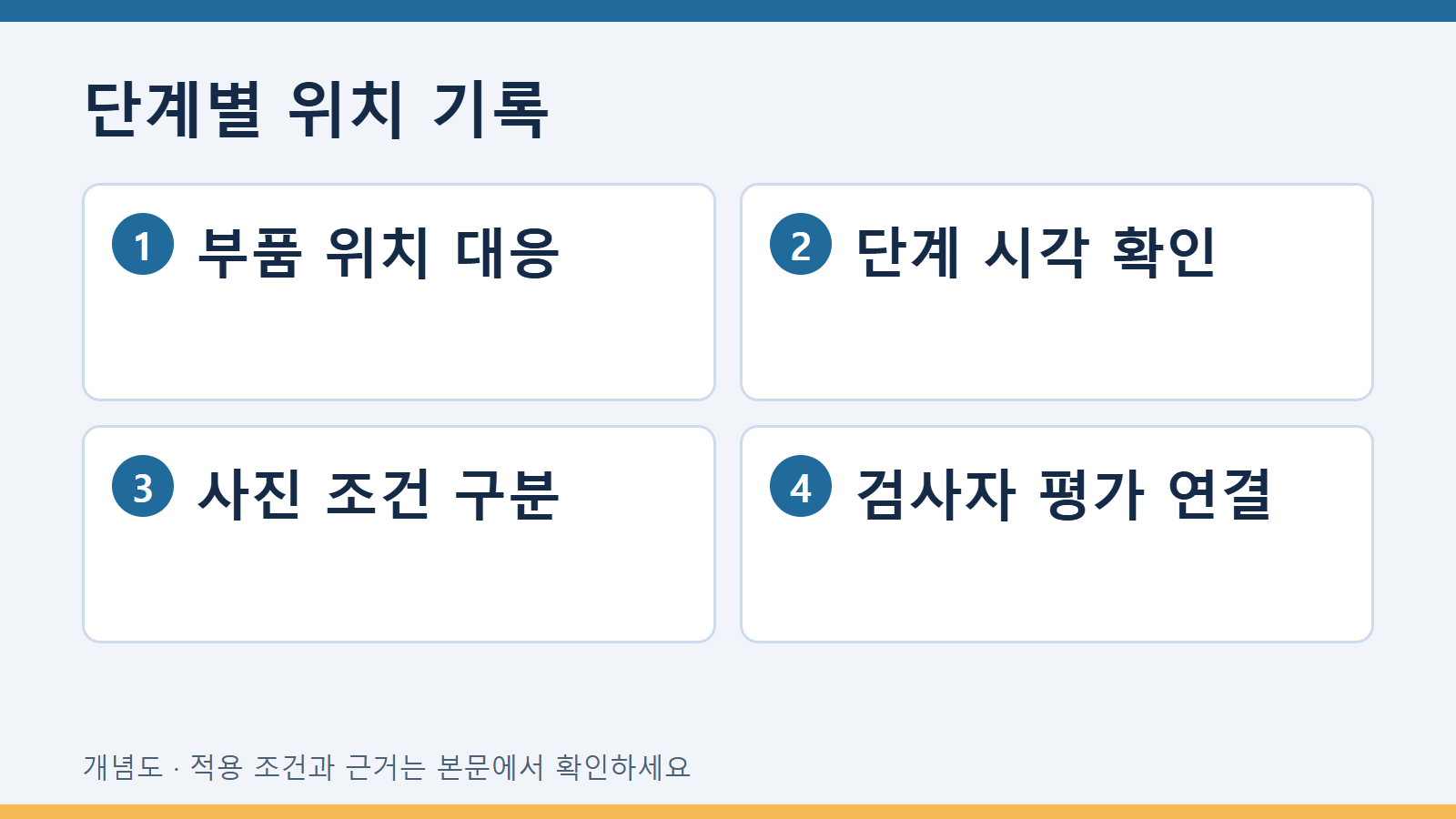

같은 위치의 시간 기록을 연결하기

가상 사례로 세척 이후 사진 A에 넓은 자국이 있었고 현상 이후 사진 B에는 그 안의 가느다란 선이 보였다고 하겠습니다. 두 사진의 위치와 방향을 먼저 맞추고 각 사진이 어느 단계에서 언제 촬영됐는지 적습니다. A와 B의 밝기나 조명이 다르면 색이 진해졌다는 사실 전체를 현상 중의 변화라고 설명하지 않습니다.

기록표의 열은 위치, 단계 완료 시각, 사진 취득 시각, 조명 조건, 자국의 범위와 검사자 관찰입니다. 현상 뒤 경과 시간의 영향이 검토 대상이라면 기준이 되는 시각을 확인해야 합니다. 기록이 없는 경과 시간은 추정값으로 채우지 않습니다. 이 글에서 보편적인 세척 시간이나 현상 시간을 정하지 않으며 실제 검사 절차의 해당 조건을 확인할 대상으로 남깁니다.

모양으로 결론을 앞당기지 않기

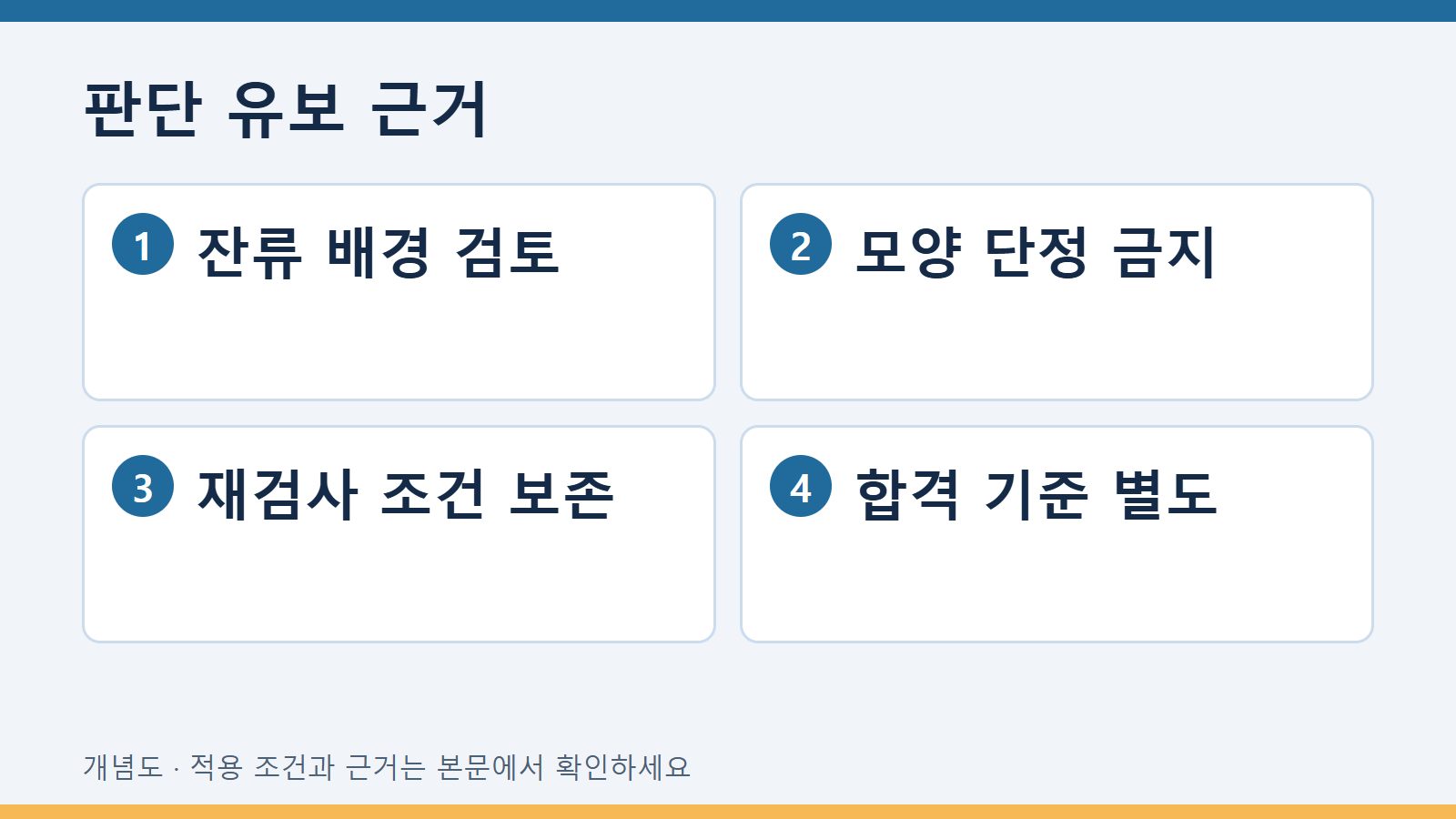

번진 흔적이 넓다는 이유로 무조건 비관련 지시라고 분류하지 않습니다. 배경 속에 실제 지시가 함께 존재할 가능성을 검토해야 하기 때문입니다. 가늘고 선명한 자국 역시 모양만으로 실제 균열의 종류와 깊이를 결정하지 못합니다. 지시의 관찰, 불연속과의 관련성, 합격 여부를 별도의 판단 단계로 구별합니다.

같은 위치를 다시 확인한 자료가 있다면 어떤 승인된 절차에 따라 수행됐는지와 이전 기록을 함께 연결합니다. 재검사에서 자국이 안 보인다는 결과만으로 처음 자국이 세척 흔적이었다고 확정하지 않습니다. 처리 조건, 관찰 시각과 표면 상태가 함께 바뀌었을 수 있습니다. 반복 확인 자료는 그 변화 범위까지 남겨야 원인 해석에 사용할 수 있습니다.

검토 가능한 결론과 남은 요청 작성하기

최종 자료에는 세척 뒤 잔류 배경이 의심됨, 관련 지시의 평가가 필요함, 사진만으로 구별 불가처럼 관찰 범위를 적습니다. 이 상태명은 설명용 정리이며 시험기관의 공식 판정 코드를 대신하지 않습니다. 담당 검사자가 확인할 위치와 부족한 기록을 명시하면 자국 전체를 무시하거나 무조건 다시 시험하라는 막연한 요청을 줄일 수 있습니다.

원자료와 처리 기록이 부족한 경우에는 배경인지 실제 지시인지 판단을 완료했다고 쓰지 않습니다. 실제 재세척, 재현상이나 시편 표면 변경은 적합한 자격과 절차에서 정해야 합니다. 이미지를 잘 보이게 만든 주석 사본도 원사진과 구별하고 처리 전 사진을 보존합니다. 전달 자료가 육안 침투 방식인지 형광 침투 방식인지 확인하여 서로 다른 조명 아래의 인상을 같은 색상 비교로 묶지 않습니다.

도면상 경계와 실제 자국의 위치를 연결할 때는 사진의 방향과 관찰 면을 표시합니다. 같은 모양의 부품 여러 개를 촬영한 자료라면 부품 식별도 유지해야 합니다. 다른 부품의 깨끗한 사진을 같은 위치의 재검사 결과로 사용하면 시간 비교 자체가 성립하지 않습니다.

사진의 표시 대비를 후처리했다면 처리 이력을 별도 기록합니다. 대비를 높인 사본에서 자국이 강조됐다는 사실은 실제 침투액이 더 많이 남았다는 측정이 아닙니다.

자주 묻는 질문

넓게 번지면 세척 자국인가요?

모양만으로 무해한 배경인지 실제 지시가 포함됐는지 확정하지 않습니다.

재검사에서 안 보이면 처음은 오류인가요?

처리 조건과 시각이 함께 바뀌었는지 검토해야 합니다.

사진으로 균열 깊이를 정하나요?

침투 지시의 모양만으로 깊이를 확정할 수 없습니다.
