샤르피 시험 온도와 시편 실제 온도를 연결하기

샤르피 시험 성적서에 시험온도 한 값이 적혀 있을 때 그 값은 조절 장치의 설정값인가요, 매체의 측정온도인가요, 시편 온도를 확인한 값인가요? 세 항목을 구분하지 않으면 저온 조건을 만들었다는 기록과 충격 순간의 조건을 확인했다는 주장이 섞입니다. 이 글에서는 냉각이나 시험 장비를 운용하는 방법 대신, 기존 작업 기록의 온도와 사건 시각을 연결하는 표를 작성합니다.

설정값과 측정 대상부터 구분합니다

목표 시험온도는 시험 의뢰 또는 절차가 정한 조건입니다. 장치 설정값은 제어기에 넣은 입력이고 매체 온도는 센서가 관찰한 대상의 값입니다. 실제 시편의 온도를 주장하려면 어떤 방법과 위치로 확인했는지에 대한 근거가 필요합니다. 하나의 값만 남아 있다면 그 값의 의미를 확인하는 것이 첫 단계입니다.

NIST의 공식 영상 소개문은 상온과 다른 온도에서 샤르피 시편을 시험할 때 이송시간을 다룹니다. 소개문의 대상은 특정 NIST 검증시편 시험이며 2018년에 게시됐습니다. 이 자료는 온도 조건과 이송 사건을 함께 볼 필요를 설명하는 근거로 사용합니다. 당시 소개문에 나온 수치를 현재 모든 시편과 장비의 운용 기준으로 옮기지 않습니다.

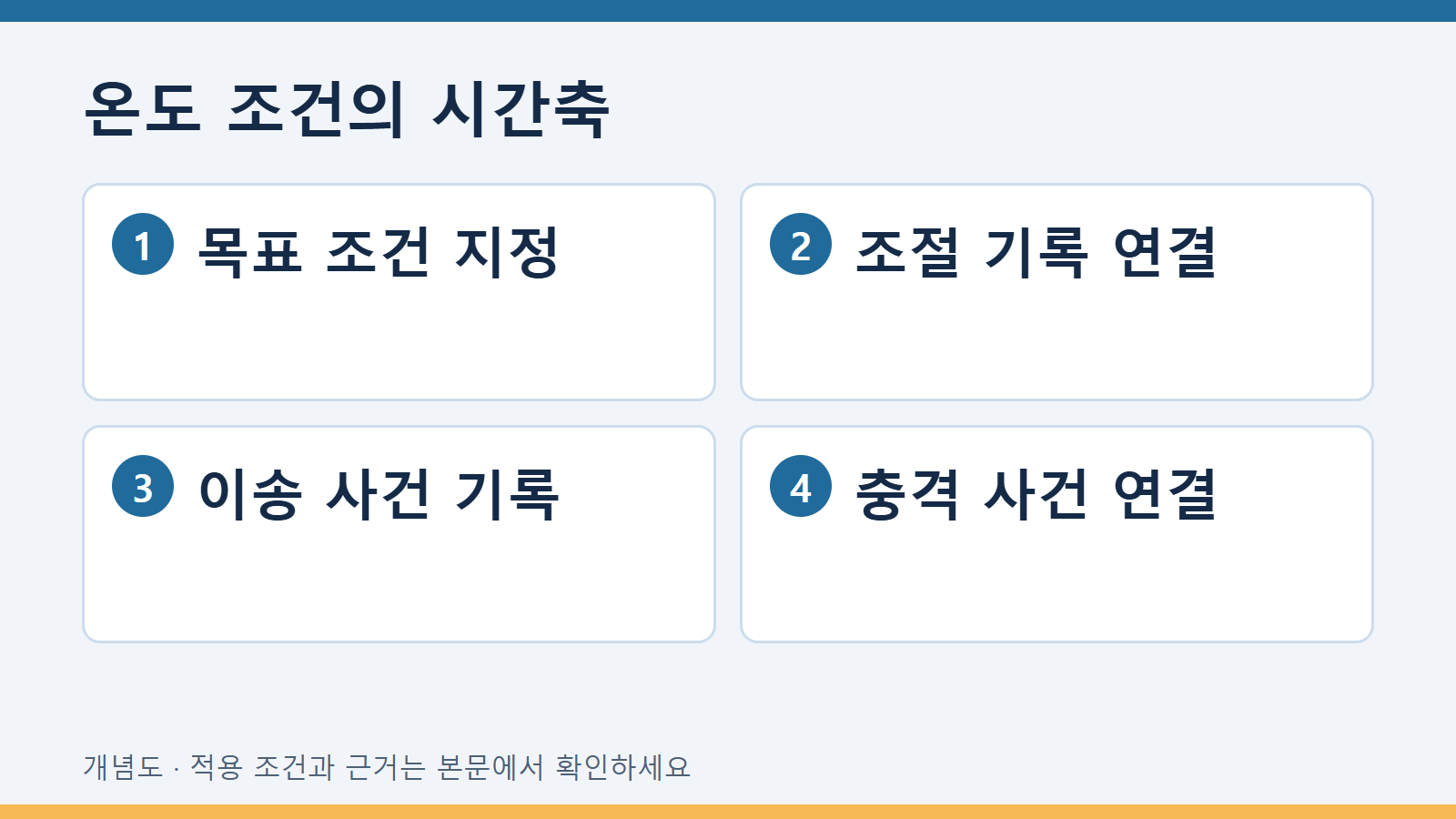

시편별 사건을 시간축에 연결합니다

시편번호마다 조절 조건 기록, 조절 매체에서 나온 사건, 시험 위치 도달 사건과 충격 사건을 연결합니다. 작업자가 남긴 시각의 정밀도와 출처도 표시합니다. 분 단위 수기 기록만 있을 때 초 단위 이송시간을 계산했다고 쓰지 않습니다. 배치 전체의 시작과 종료 시각을 각 시편의 이송시간으로 복사하지 않습니다.

기기 로그와 수기 기록의 시계가 다르면 먼저 차이를 확인할 근거가 있는지 검토합니다. 충격 시각이 프로그램 파일에 있고 꺼낸 시각이 수기 기록에 있다면 두 시계의 관계가 확인돼야 간격 계산의 의미가 명확해집니다. 근거 없이 시각을 이동해 절차에 맞춰 놓는 대신 시간 관계 미확인으로 남깁니다.

온도 조건 대응표

온도 센서의 식별과 기록 파일도 연결합니다. 매체를 측정한 센서의 기록을 시편 내부 측정이라고 바꾸지 않습니다. 적용 절차에서 시편 조건을 확보하는 검증 방법을 정했다면 그 방법과 실제 기록의 대응을 담당자가 검토하도록 합니다. 이 글이 임의의 센서 삽입이나 시편 가공을 제안하는 것은 아닙니다.

가상 사례로 증거의 수준을 표시합니다

교육용 가상 자료에서 시편 H-1에는 목표 온도, 매체 온도 로그와 충격 사건 파일이 있지만 매체에서 꺼낸 사건 기록이 없습니다. 이 경우 목표 조건과 매체 기록은 연결할 수 있으나 시편별 이송 간격은 계산할 수 없습니다. 충격 파일의 앞뒤 시편 간격을 H-1의 이송시간으로 대체하지 않습니다.

H-2에는 꺼낸 시각과 충격 시각이 있지만 두 기록의 시계 관계가 미확인입니다. 원시각을 보존하고 시간 관계의 근거를 추가 요청합니다. H-3에는 절차에 따른 조건 확인 기록까지 있다면 그 기록의 시편 식별과 적용 범위를 대조합니다. 세 시편을 모두 같은 수준의 온도 확인으로 요약하지 않는 것이 이 표의 목적입니다.

서로 다른 조건의 결과를 합치기 전

두 성적서의 시험온도가 같은 숫자여도 조건 확보 방법과 기록 범위가 같다는 뜻은 아닙니다. 시편 형상, 적용 시험법, 온도 조절과 이송의 확인 근거를 대조합니다. 이 정보가 다르면 결과 차이를 온도 하나의 영향으로 정리하지 않습니다. 비교표에는 숫자 차이와 조건 확인 수준을 각각 표시합니다.

목표 온도에서 벗어났을 가능성이 있다고 에너지 값을 임의로 보정하지 않습니다. 재료별 온도·에너지 관계가 동일하지 않고 현재 자료만으로 충격 순간의 온도를 복원할 수 없기 때문입니다. 기준 충족 여부와 재시험 필요성은 적용 절차와 실제 근거를 갖춘 시험 책임자가 판단해야 합니다.

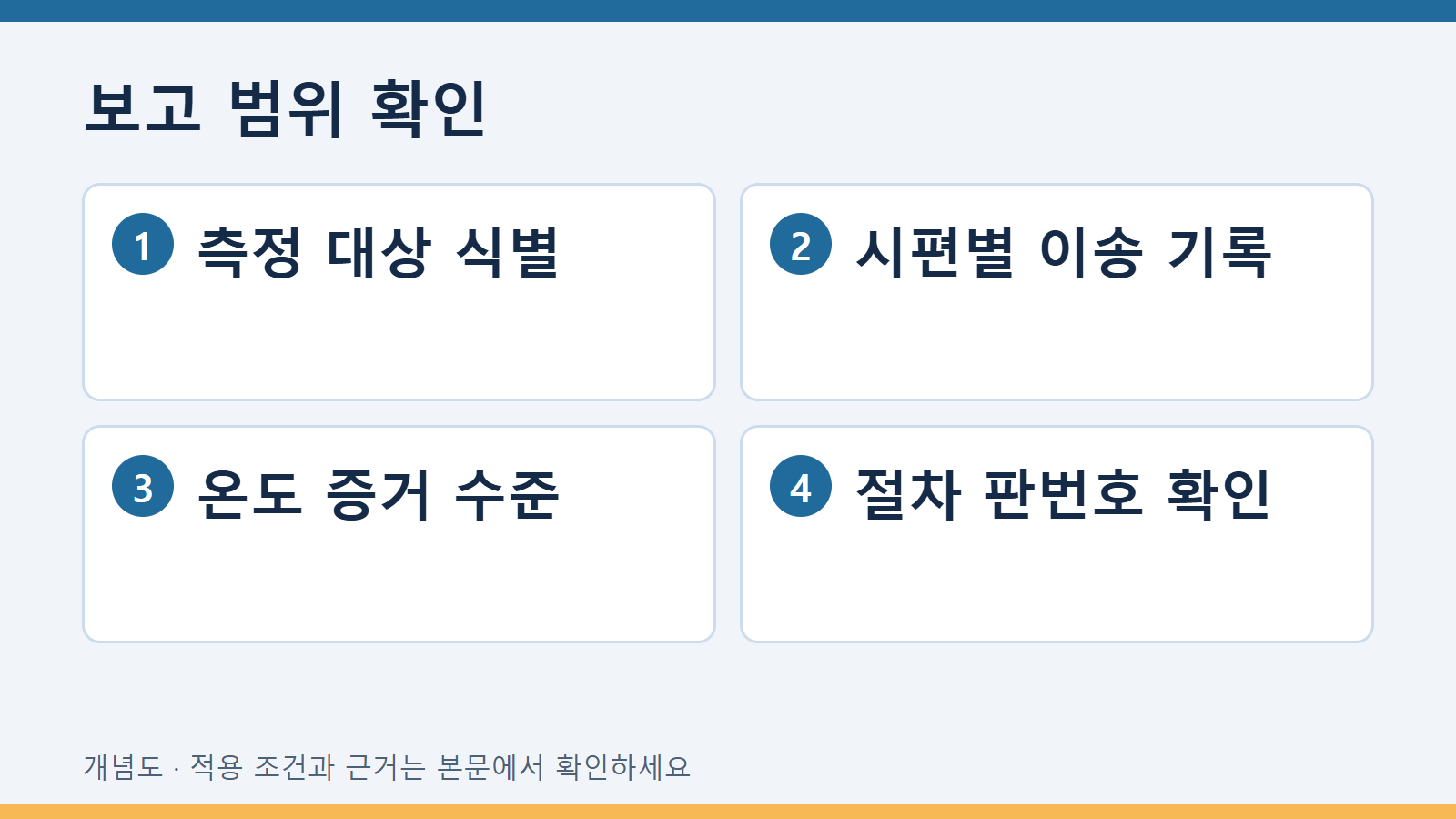

최종 보고에서 사용할 표현

목표 온도에서 시험하도록 의뢰했다, 매체 온도를 기록했다, 절차에 따른 시편 조건 확인자료가 있다라는 문장을 구분합니다. 실제로 확보한 자료보다 강한 표현인 시편 온도를 직접 확인했다를 쓰지 않습니다. 자료가 누락된 부분은 미확인 목록에 적고 최종 시험 결과와 연결해 후속 검토에서 빠지지 않게 합니다.

자주 묻는 질문

조절 장치 표시값이 안정되면 시편 온도를 확인한 것인가요? 표시값의 측정 대상과 적용 절차의 조건 확인 방법을 대조해야 합니다. 설정 또는 매체 기록만으로 직접 시편 온도를 측정했다고 주장하지 않습니다.

기록 누락이면 곧바로 결과가 무효인가요? 누락의 영향과 필요한 기록은 실제 적용 절차에 따라 검토합니다. 이 대응표는 자료의 범위를 드러내며 임의의 유효 판정을 내리지 않습니다.

확인한 근거와 적용 범위

공식 원문의 2018-04-11 공식 영상 소개문; NIST verification specimens at -40 °C 맥락과 냉각 매체에서 충격 위치까지 이송시간 설명를 확인했습니다. 공개 근거는 위에서 설명한 핵심 구분에 사용했습니다. 이 글의 표·가상 사례·검토 순서는 작성 제안이며 규격의 필수 양식이 아닙니다. 2026년 10월 4일 확인한 자료를 바탕으로 하며, 적용 표준과 제조사 자료의 판번호는 실제 사용 시점에 확인합니다.
