비커스 압흔 대각선 두 값이 크게 다를 때

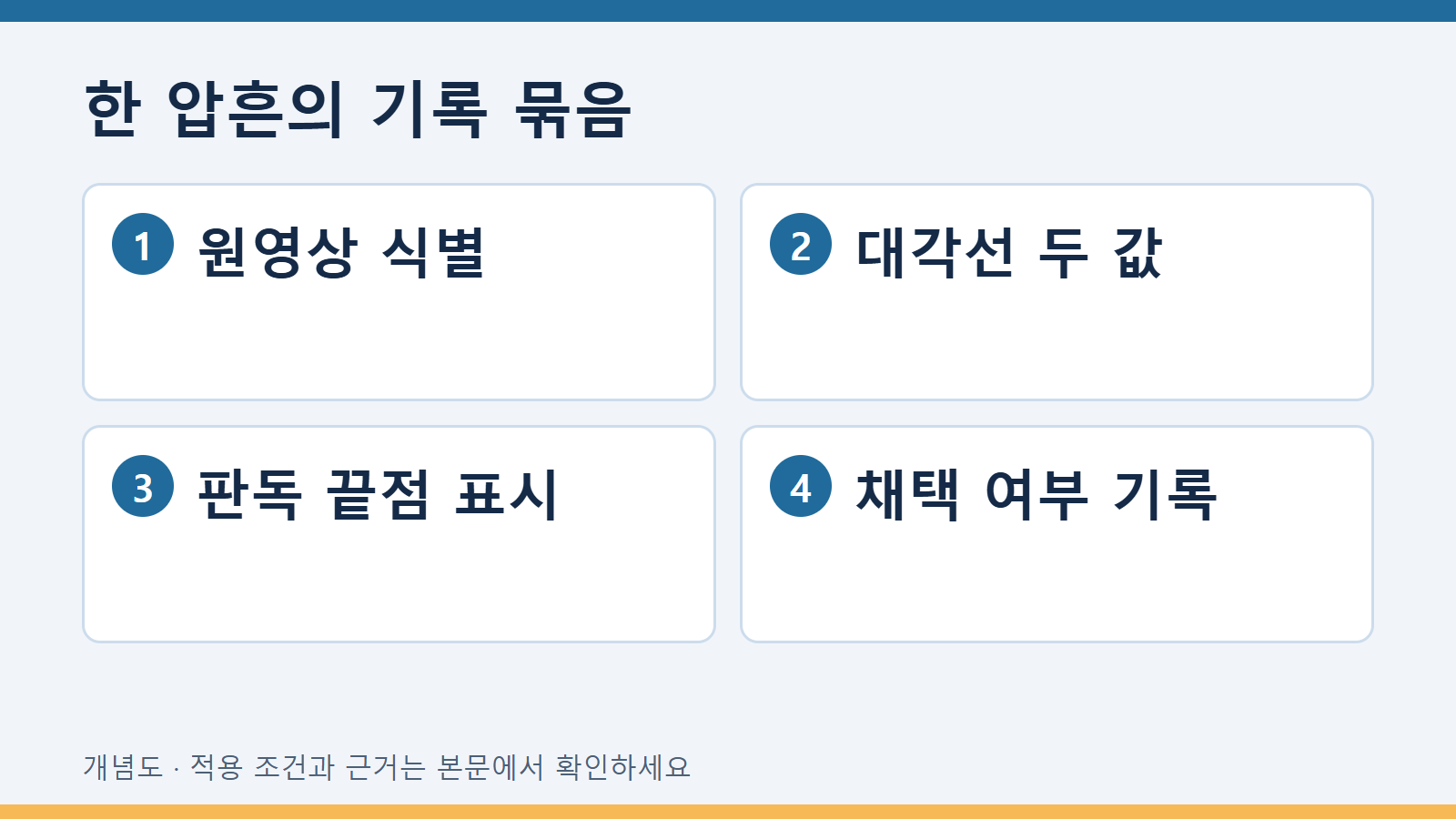

비커스 시험 결과 화면에는 경도값 하나가 표시되지만, 압흔의 두 대각선이 서로 크게 다르게 읽혔다면 최종값만 저장해도 될까요? 이 글에서는 차이의 허용 여부를 임의의 비율로 정하지 않습니다. 하나의 압흔에 원영상, 두 대각선, 판독 끝점과 채택 판단을 연결해 후속 검토자가 평균값 이전 자료를 확인하도록 기록표를 만듭니다.

계산에 사용된 두 값을 보존합니다

Struers의 공식 설명에서 비커스 경도는 압흔 대각선의 광학 측정으로 계산하며 평균 대각선 길이를 사용합니다. 같은 설명은 적절한 표면 준비와 시편의 안정 상태가 필요하다고 다룹니다. 이 사실은 두 대각선과 영상을 함께 검토할 이유가 되지만, 이 페이지로 특정 재료의 허용 차이를 확정하지는 않습니다.

평균은 계산을 위한 값이고 차이는 관찰 상태를 보여 주는 정보입니다. 평균 대각선과 경도값만 있으면 한 대각선이 길고 다른 대각선이 짧았는지, 둘 다 비슷했는지 복원할 수 없습니다. 장비가 자동으로 계산하더라도 원래 판독한 두 길이가 어디에 저장되는지 확인하고 해당 압흔 번호와 연결합니다.

압흔 번호를 영상과 위치에 연결합니다

시편번호, 시험면과 압흔 위치를 먼저 식별합니다. 여러 압흔을 찍은 경도맵에서는 행·열 번호만으로 부족할 수 있으므로 기준점과 방향이 표시된 위치도에 압흔 번호를 적습니다. 원영상 파일에도 같은 번호를 연결합니다. 비슷한 모양의 다른 압흔 사진을 가까운 촬영 시각으로 선택하지 않습니다.

영상은 배율과 길이 눈금의 출처가 남아 있는 원본을 보존합니다. 확대 화면을 저장할 때 눈금이나 파일 식별이 사라졌다면 검토본으로 구분합니다. 모서리에 판독선을 그린 주석본은 원본을 덮어쓰지 않습니다. 대각선별로 어느 두 끝점을 선택했는지 표시하면 길이 차이가 실제 형상 차이인지 끝점 선택의 차이인지 검토할 자료가 됩니다.

대각선 검토표의 구성

두 길이의 차이나 상대 차이를 참고 열로 계산할 수 있지만, 그 열을 합격 판정식으로 만들려면 적용 시험법의 실제 기준이 필요합니다. 사용자가 임의로 정한 비율을 ISO 또는 ASTM 기준이라는 이름으로 붙이지 않습니다. 장비 소프트웨어의 경고 표시 역시 어떤 설정에서 나온 것인지 확인해 기록합니다.

가상 사례에서 판독과 형상을 나눕니다

교육용 가상 기록에서 압흔 V-3은 한 모서리가 연마 자국과 겹쳐 끝점이 불명확하고, 자동 판독에서 두 대각선이 다르게 나왔습니다. 원영상과 자동 판독선을 저장한 다음 담당자가 끝점 가독성을 검토합니다. 다시 판독한 값이 있다면 이전 값을 지우지 않고 판독 버전과 바뀐 끝점을 연결합니다. 더 비슷한 두 값이 나왔다는 이유만으로 그 버전을 자동 채택하지 않습니다.

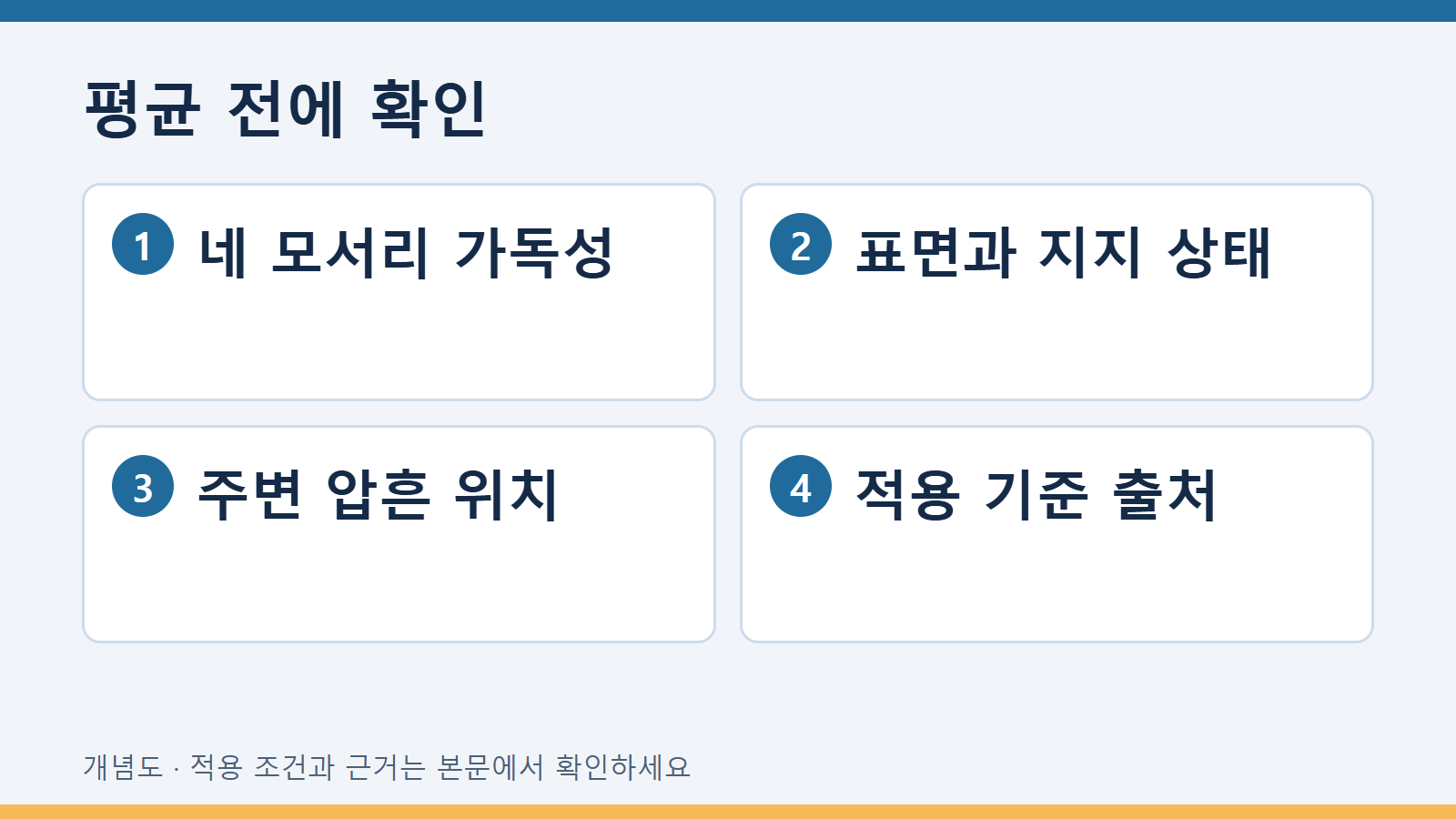

반대로 네 모서리가 잘 보이는데 압흔 모양 자체가 비대칭이라면, 같은 영상을 반복해서 측정해 두 값의 평균만 안정화하는 것으로 문제를 끝내지 않습니다. 시편 지지, 시험면과 주변 조건을 검토할 필요가 있는지 전달합니다. 기록만으로 시편 기울기, 재료 특성 또는 장비 문제 중 하나를 원인으로 확정하지 않습니다.

제외 판단과 재시험 위치를 구분합니다

압흔을 결과 집계에서 제외했다면 번호와 원자료를 유지하고 제외 사유를 적습니다. 높은 경도 또는 낮은 경도라는 이유만으로 선택적으로 삭제하면 분포가 달라질 수 있습니다. 제외 기준을 적용하는 담당자가 어떤 관찰과 적용 조항으로 판단했는지 남겨야 후속 검토에서 해당 결과가 빠진 이유를 찾을 수 있습니다.

새 압흔을 만들 필요가 있다면 기존 압흔과 가장자리의 영향 범위, 시험면 준비와 시편 크기를 적용 기준에 따라 검토합니다. 이 글에서는 재료별 최소 거리나 재시험 간격을 정하지 않습니다. 새 압흔은 원래 압흔의 수정본이 아니라 다른 위치의 별도 결과이며, 위치도에서 두 번호의 관계를 보여 줍니다.

최종 전달 자료의 범위

검토 묶음에는 채택된 결과뿐 아니라 검토 대기와 제외 결과의 목록을 포함합니다. 원영상이 없거나 대각선 두 값이 저장되지 않았다면 그 부족을 표시합니다. 결과표에서 경도값이 정상 범위처럼 보인다는 사실로 자료 공백을 덮지 않습니다. 기록표는 관찰을 재검토할 수 있게 만드는 산출물이며, 실제 부품의 사용 가능성과 안전을 판단하는 자료 전체를 대신하지 않습니다.

자주 묻는 질문

두 대각선이 다르면 무조건 제외하나요? 적용 시험법과 실제 관찰 상태를 확인해야 합니다. 이 글은 임의의 허용 차이를 제시하지 않습니다.

경도값이 저장돼 있으면 대각선을 다시 계산할 수 있나요? 평균 길이에 관한 정보가 일부 남더라도 원래 두 길이와 선택한 끝점은 복원되지 않습니다. 원영상과 원판독을 함께 보존합니다.

확인한 근거와 적용 범위

공식 원문의 The Vickers Hardness calculation; Prepare for a Vickers hardness test; Knoop versus Vickers method를 확인했습니다. 공개 근거는 위에서 설명한 핵심 구분에 사용했습니다. 이 글의 표·가상 사례·검토 순서는 작성 제안이며 규격의 필수 양식이 아닙니다. 2026년 10월 4일 확인한 자료를 바탕으로 하며, 적용 표준과 제조사 자료의 판번호는 실제 사용 시점에 확인합니다.
