와전류 도전율 성적서의 %IACS와 MS/m 및 기준 온도를 읽기

구리 기준 상대 도전율과 절대 단위를 연결하고, 기준시편 인증 온도와 측정 온도의 차이를 별도 항목으로 판독한다.

%IACS는 어닐링된 상업적 순동에 대한 상대 도전율이며 IAEA는 MS/m 변환과 온도에 따른 도전율 및 기준시편 대응을 설명한다. 공식 근거: IAEA TCS48, Vienna2011; PDF pages181–182, printed172–173; Conductivity and its measurement; Factors affecting conductivity

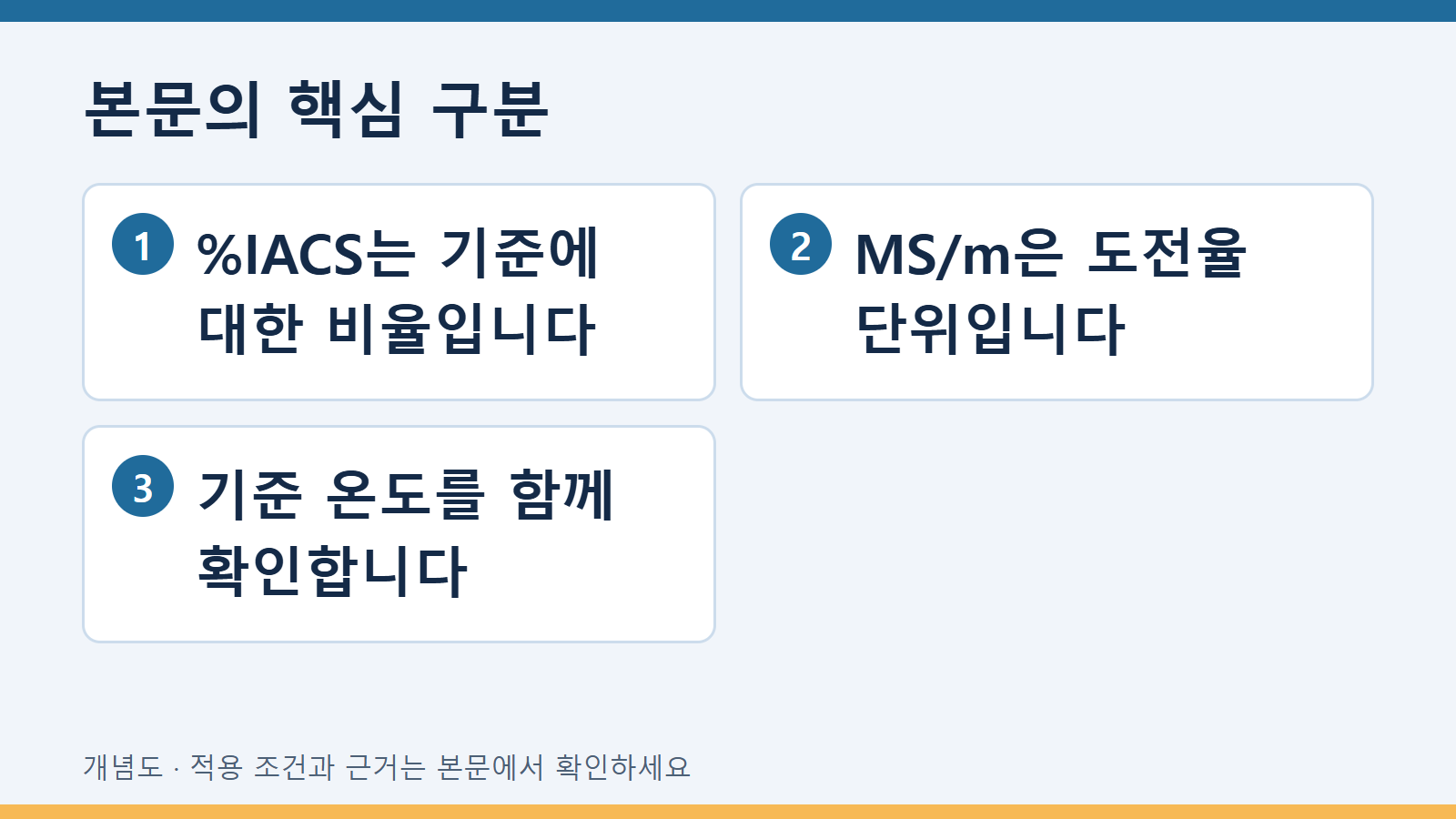

퍼센트가 무엇의 비율인지 먼저 적습니다

와전류 성적서에 40이라는 숫자만 있으면 도전율 값의 의미를 정할 수 없습니다. %IACS는 구리에 대한 상대 도전율이고 MS/m는 도전율의 단위입니다. 둘을 도막 면적비나 합금 원소의 질량퍼센트로 읽지 않습니다. 필요한 산출물은 원표시·단위·인증 조건을 유지한 대조 계산서입니다. 기준시편 이름, 인증값의 단위, 적용 온도와 실제 측정 온도를 서로 다른 칸에 둡니다.

단위 대조는 재료의 상태를 바꾸지 않습니다

IAEA에 제시된 변환을 쓰면 %IACS 값에 0.58을 곱해 MS/m로 표현합니다. 가상 인증값 40%IACS는 23.2MS/m입니다. 서로 다른 단위의 40과 23.2를 두 재료의 차이로 쓰면 오류입니다. 원값을 남기고 계산값에는 사용한 관계와 반올림을 표시합니다. 역변환 관계는 문헌의 반올림 계수를 쓰므로 끝자리의 작은 차이를 새로운 재료 변화로 해석하지 않습니다.

온도 조건은 단위 변환으로 해결되지 않습니다

인증서가 특정 온도에서 준 값과 다른 온도에서 얻은 표시값은 단위만 맞추어 비교를 끝낼 수 없습니다. IAEA는 기준시편과 검사체의 온도 대응이 중요하고 두 재료의 온도 영향이 다를 수 있다고 설명합니다. 이 안내서의 약20°C 언급을 모든 제품의 의무 온도나 임의 보정식으로 바꾸지 않습니다. 실제 인증서의 조건, 기기의 온도 처리 방식, 실제 온도 기록이 서로 맞는지 확인합니다.

가상 기준시편 대조 사례

가상 사례에서 A기관은 40%IACS, B기관은 23.2MS/m를 보고했습니다. 단위 대조로 두 숫자의 표현이 같음을 확인했습니다. 하지만 A기관은 기준시편 인증 온도를, B기관은 시험편의 현장 온도를 조건란에 적었습니다. 담당자는 두 온도 항목이 같은 대상의 기록이 아니라는 점을 설명하고 원측정 조건을 요청했습니다. 단위 일치는 확인되었지만 두 측정의 정확도가 같다는 결론은 아직 얻지 못한 상태입니다.

재료 선택의 근거와 수치의 대응을 나눕니다

기준시편이 같은 합금명이라고 해도 열처리·재료 상태와 인증된 도전율의 연결이 있어야 합니다. 도전율 표시가 같다고 모든 기하학적 검사 응답까지 같다고 쓰지 않습니다. 이 글은 표면 결함용 교정 노치를 선정하는 절차가 아니라 도전율 수치와 그 기준을 읽는 과업입니다. 최종 계산서에는 표현상 같은 값, 온도 조건이 다른 값, 실제 자료가 누락된 값을 구별합니다.

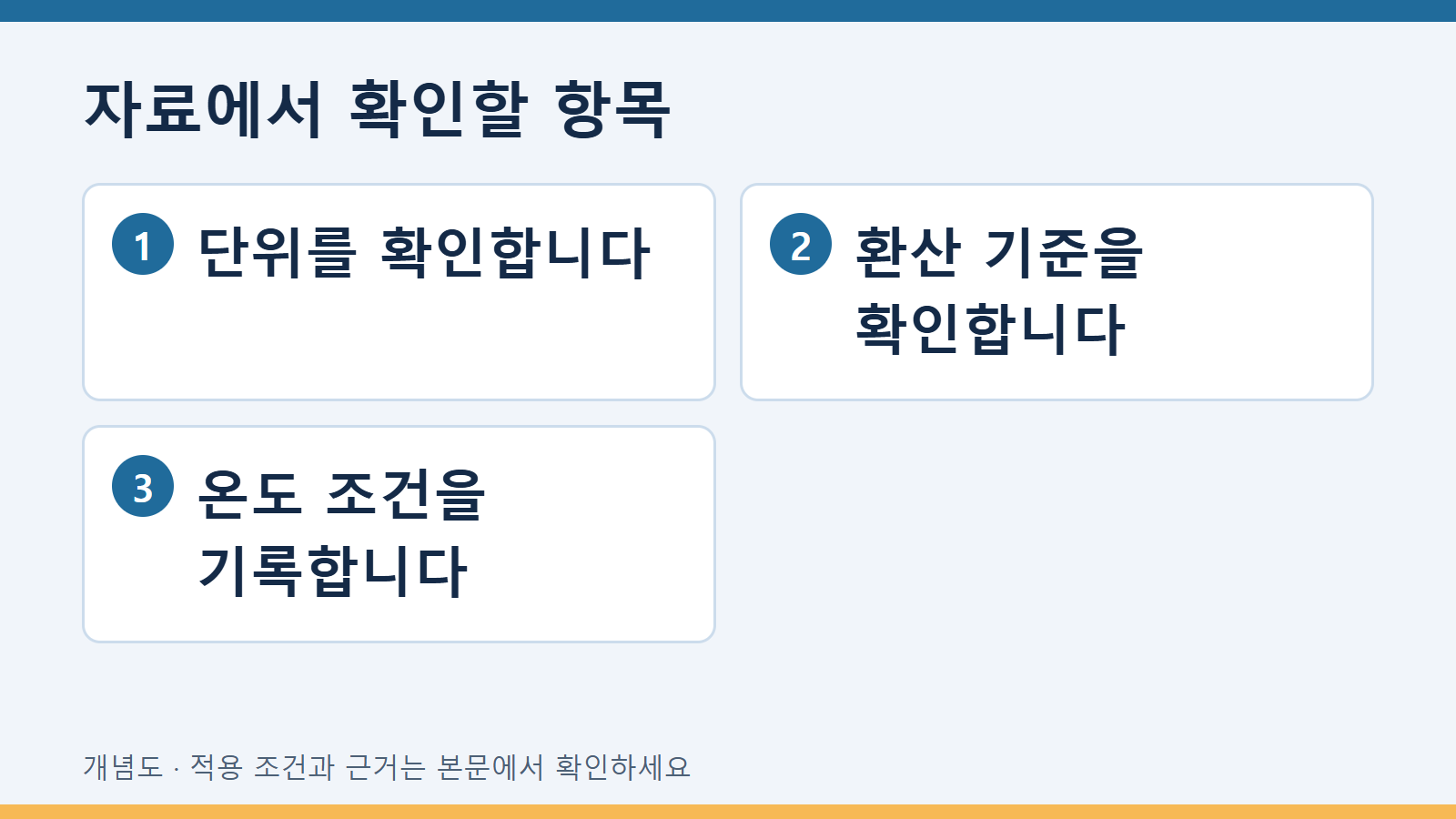

완성할 검토 자료

자주 묻는 질문

%IACS가 합금 조성 퍼센트인가요?

구리 기준 상대 도전율이며 원소의 조성비가 아닙니다.

단위를 맞추면 온도 차이도 없어지나요?

단위 변환과 온도 조건의 검증은 다릅니다.

같은 합금이면 인증값을 복사하나요?

실제 기준시편의 인증값과 재료 상태를 연결해야 합니다.
