배관 검사에서 장애물로 접근하지 못한 위치의 이력표

2026년 10월 13일 읽는 시간 약 5분

미검사 위치별 접근 장애 원인·현장 사진·후속 검사 가능 경로를 연결. 이 글은 완료된 시험과 의뢰 문서를 검토하기 위한 실무 제안입니다.

접근하지 못한 위치 — 재검사 이력을 연결 — 접근하지 못한 위치의 핵심 주제를 보여 주는 썸네일

데이터를 해석하려면 값과 단위 외에 출처, 측정 조건 및 변경 관계를 이해할 수 있는 정보가 필요하다. 공식 근거: NPL Report MS63, March2026; PDF pp8,11–12,20–21; data provenance and metadata

미검사 위치도 검사 이력에 남깁니다

배관 검사 보고서에 측정된 위치만 남으면 다음 담당자는 빈 구간을 정상 구간으로 오해할 수 있습니다. 필요한 산출물은 미검사 위치 이력표입니다. 위치 좌표, 검사 계획 범위, 접근 장애, 현장 사진, 실제 검사 범위, 후속 검토 경로를 연결합니다. 측정값이 없다는 사실과 결함이 없다는 판단을 다른 상태로 관리합니다.

장애의 종류를 실제 모습으로 표시합니다

보온재, 지지대, 주변 설비, 검사 장비 이동 공간 등 접근을 제한한 이유를 구체적으로 적습니다. 장애물 존재와 장비의 검출 한계는 다른 문제입니다. 실제 접근하지 못한 길이나 면적의 근거를 도면과 사진에 연결합니다. 단순히 접근 불가라고만 적으면 다음 정지 때 어떤 조건이 바뀌어야 하는지 알기 어렵습니다.

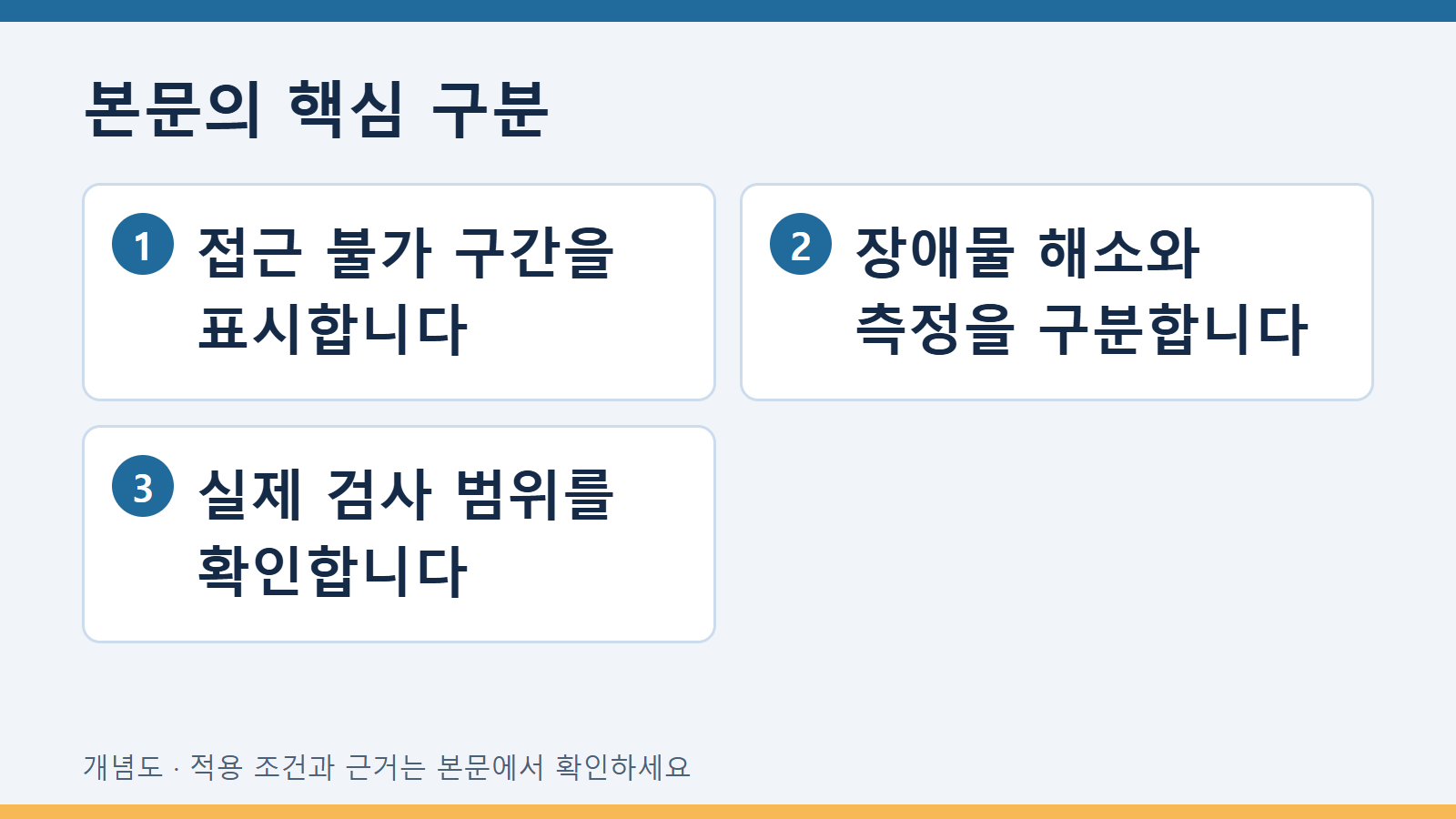

본문의 핵심 구분: 접근 불가 구간을 표시합니다 · 장애물 해소와 측정을 구분합니다 · 실제 검사 범위를 확인합니다 — 본문의 핵심 구분 — 접근 불가 구간을 표시합니다 / 장애물 해소와 측정을 구분합니다 / 실제 검사 범위를 확인합니다

후속 경로는 검토안으로 남깁니다

장애물을 제거하거나 다른 검사 방법을 쓰는 가능성은 책임자와 검토할 과제입니다. 이 글은 운전 중 접근 장벽을 제거하는 작업 지시가 아닙니다. 계획표에는 필요한 준비와 관련 담당, 확인할 검사 범위, 검토 상태를 적습니다. 다른 방법으로 접근했다고 해도 원래 검사와 같은 손상과 위치를 평가할 수 있는지 따로 확인합니다.

가상 배관 위치 사례

가상 사례에서 지지대 주변의 몇 위치가 비어 있지만 보고서의 요약에는 구간 전체 검사 완료라고 적혀 있습니다. 담당자는 위치도에 실제 검사된 구간과 미검사 구간을 나누고 지지대 사진을 연결합니다. 다음 계획에서는 검사 가능 조건을 검토할 항목으로 남깁니다. 주변 위치의 정상 두께를 미검사 위치에 복사하지 않으며 빈칸을 평균값으로 채우지도 않습니다.

이력을 닫는 조건을 별도로 정합니다

후속 검사 자료가 도착하면 이전 미검사 번호에 새 검사 날짜와 범위를 연결합니다. 그때도 모든 빈 영역이 해소됐는지 확인합니다. 검사 계획이 바뀌어 제외한 경우 실제 검사 완료와 구별하고 제외의 근거를 남깁니다. 이력표는 검사의 범위를 정확하게 표현하는 도구이며 배관의 사용 적합성이나 잔존 수명을 직접 판정하지 않습니다.

검토 결과를 전달할 산출물

아래는 이번 문제에 맞춘 작성 예시입니다. 각 행의 구분이 실제 파일이나 도면에 보이도록 연결합니다.

대조 항목	확인 자료	얻게 되는 판단
공간 공백	지지대·좌표·미검사 경계	빈 영역을 정상 두께로 채우지 않음
상태 전이	접근 불가·후속 검사·계획 제외	계획 변경과 실제 측정 완료 구분
폐쇄 근거	새 검사 범위·과거 번호·남은 공백	장애 제거만으로 이력 종료하지 않음

후속 이력은 장애 제거가 아니라 검사 범위로 닫습니다

가상 위치 M17은 지지대 때문에 검사하지 못했습니다. 다음 정지 때 지지대 주변 접근이 가능해졌어도 이는 준비 상태가 바뀐 사건입니다. 그 뒤 실제 검사 자료가 M17의 일부만 덮으면 부분 해소이며, 남은 경계는 계속 열어 둡니다. 반면 계획에서 M17을 제외하는 의사결정은 측정 완료가 아니라 범위 변경입니다. 이력에는 접근 불가→준비 가능→일부 측정→범위 확인이라는 상태와, 계획 제외라는 별도 경로를 남깁니다. 단순 날짜표 대신 이 경로를 보여 주면 장애가 없어졌다는 사진만으로 과거 미검사 기록을 종료하는 오류를 찾을 수 있습니다.
