인장 시편 양면 변형률의 위치·표점 구간·시간 기준을 맞추기

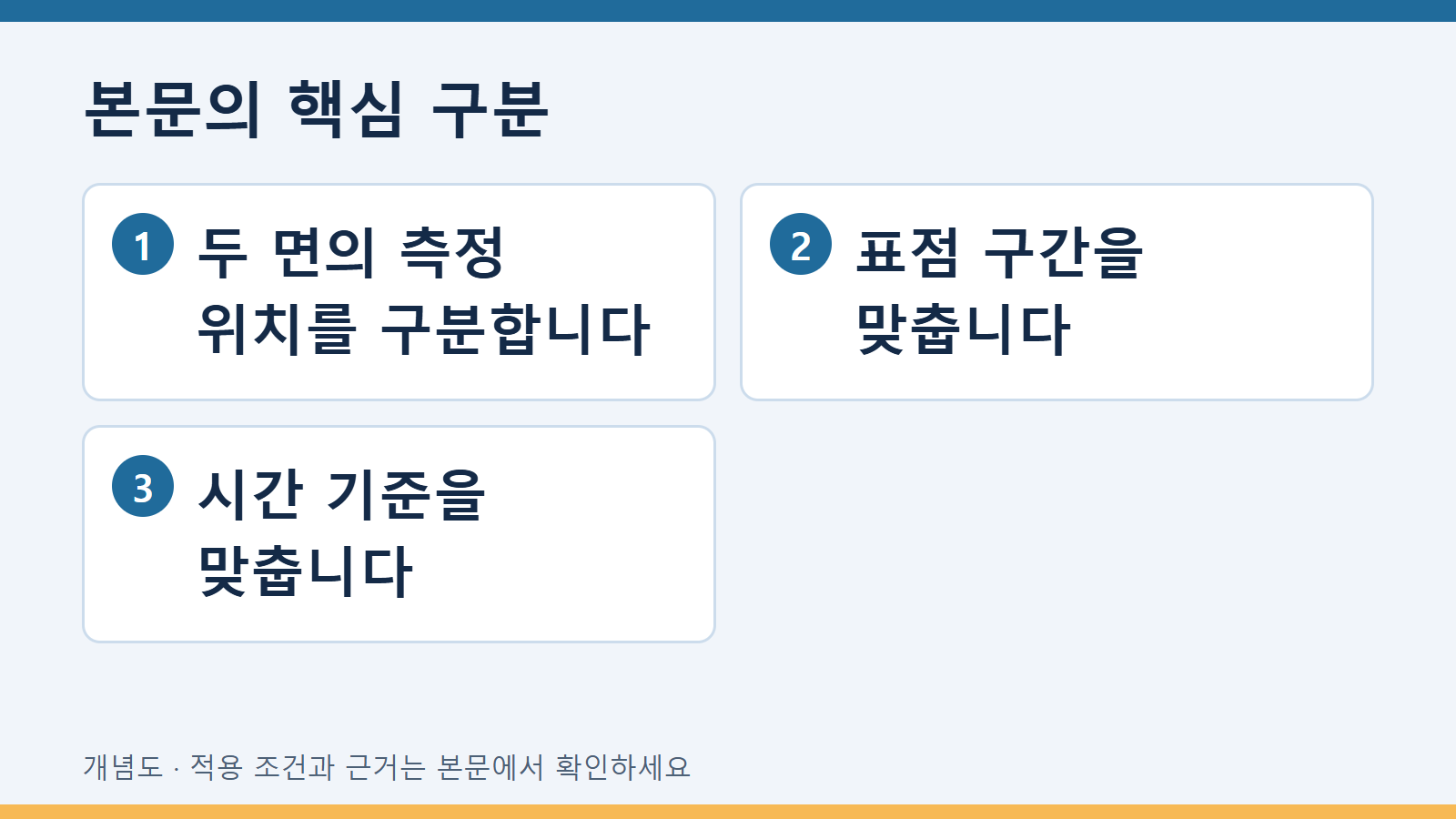

양면 채널의 비교 가능 여부를 위치·측정 구간·시각 대응으로 확인한다.

일축 피로시험에서 하중 오정렬에 의한 굽힘을 측정하는 방법을 NPL 안내서가 다룬다. 공식 근거: NPL GPG1 official abstract; 2018 page; scope is uniaxial low-cycle fatigue, not tensile acceptance criteria

양면 채널을 위치 도면에 연결합니다

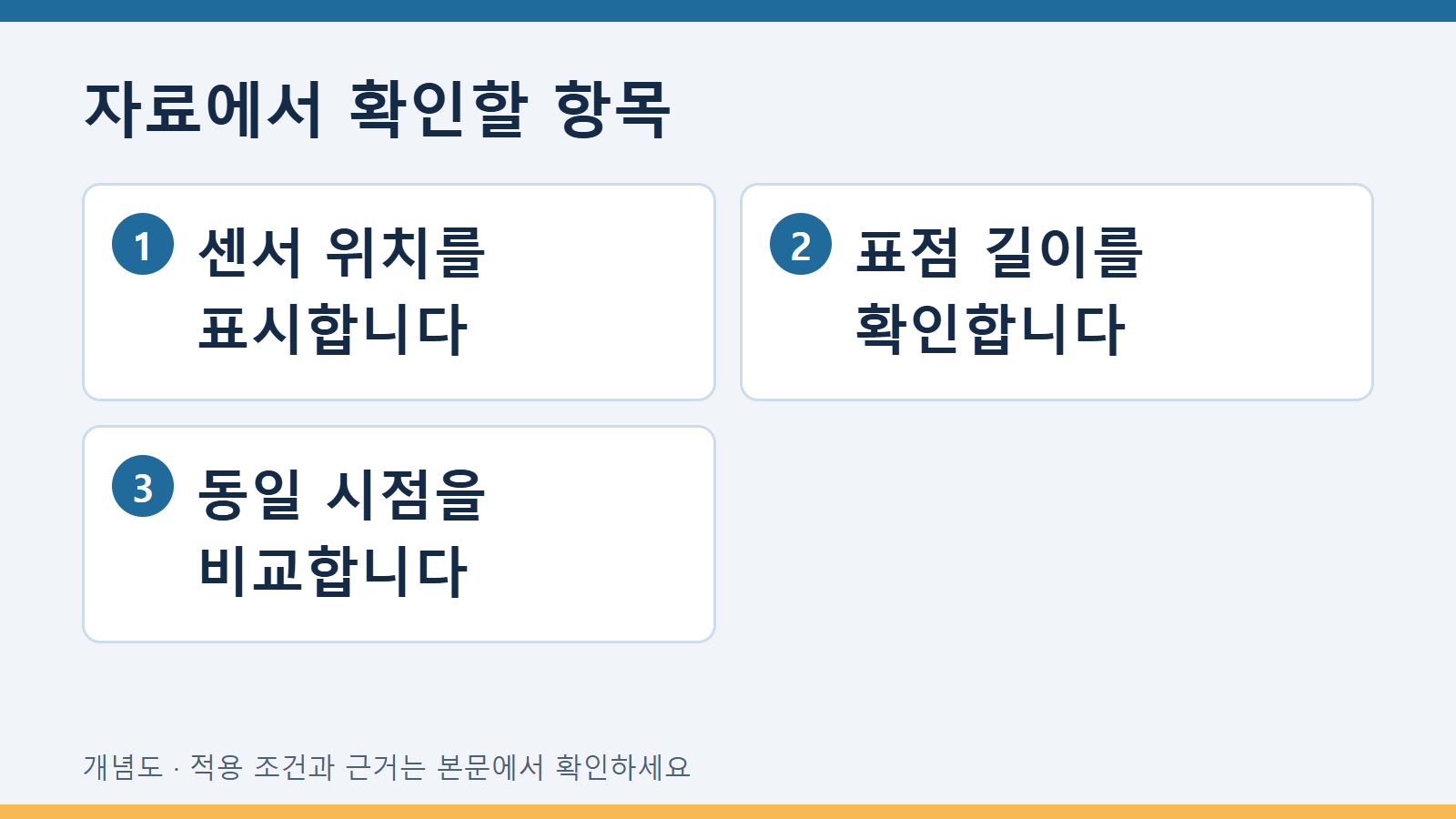

인장 시편 양면의 변형률이 서로 다르면 평균값부터 계산하기보다 어떤 면에서 어떤 신호를 얻었는지 확인해야 합니다. 필요한 산출물은 시편 위치도와 채널 대응표입니다. 두 센서의 위치, 축 방향, 표점 구간, 채널 이름, 극성, 설치 이력을 연결합니다. 같은 위치라는 설명 대신 시편 기준면과 거리 관계를 남깁니다.

굽힘 가설과 센서 가설을 함께 둡니다

양면 차이는 굽힘을 살펴볼 단서지만 그 차이만으로 하중 축 오정렬을 확정할 수는 없습니다. 센서 부착 상태나 채널 변환, 시편 형상 차이도 확인 대상입니다. NPL의 해당 안내서는 일축 피로시험의 굽힘 측정을 다루므로 인장시험의 보편적인 허용 수치를 제공하는 출처로 사용하지 않습니다. 적용 시험법과 정렬 확인 절차는 해당 기관의 자료로 추가 확인합니다.

같은 시각의 신호를 비교합니다

하중과 양면 변형률이 서로 다른 시각 기준으로 저장됐다면 그래프의 같은 행을 그대로 비교할 수 없습니다. 시간 기준과 취득 설정을 확인하고, 원자료에서 같은 시험 구간을 지정합니다. 시작 시각을 임의로 옮긴 그래프만 남기지 말고 정렬한 방법을 기록합니다. 보고서에는 양면 곡선을 각각 보존하고 차이의 변화가 어느 하중 구간에서 관찰됐는지 표시합니다.

가상 시편 검토 사례

가상 사례에서 한쪽 변형률이 더 크게 증가해 담당자는 시편이 편심으로 물렸다고 보고했습니다. 채널표를 대조하니 한 센서는 다른 길이 구간을 측정했고, 두 파일의 기록 시작 시각도 달랐습니다. 우선 비교 조건을 맞출 수 있는지 검토하고 미확인 항목을 기관에 전달합니다. 편심 가능성은 가설로 남기며 불충분한 자료를 정렬 합격 또는 불합격 판정으로 바꾸지 않습니다.

채널 대응표를 원곡선에 연결합니다

두 원채널에 위치·표점 구간·시간 기준을 붙이고 비교 가능한 구간을 표시합니다. 채널표에 없는 차이는 추가 확인 항목으로 남깁니다. 하중 수준별 정렬 개선 계획은 별도 과업입니다. 이 문서는 관찰 차이를 구조화하는 도구이며, 시험기 정렬을 직접 조정하는 작업 절차나 구조물 수명 판정이 아닙니다.

작성할 산출물의 항목

아래 표는 원문에서 가져온 의무 양식이 아니라 이번 검토 질문에 맞춘 작성 예시입니다. 빈칸은 자료를 확보하지 못한 상태로 표시하고 확인된 사실과 추정을 구분합니다. 도면이나 파일에 같은 식별자를 쓰면 다음 검토자가 값에서 근거 자료로 돌아갈 수 있습니다.

자주 묻는 질문

양면 평균을 쓰면 굽힘 영향이 사라지나요?

평균 처리만으로 시험 구성의 타당성이 증명되지 않습니다.

양면 차이만으로 편심을 확정할 수 있나요?

센서·시편·시간 기준의 다른 설명도 검토해야 합니다.

피로시험 안내서의 기준을 인장시험에 적용하나요?

해당 시험법과 적용 범위를 확인해야 하며 이 글은 보편적인 수치 기준을 제시하지 않습니다.
