열전대 보상도선 종류가 바뀐 시험 로그의 점검

접속 구성과 센서 종류 기록 확인. 이 글은 완료된 시험과 의뢰 문서를 검토하기 위한 실무 제안입니다.

열전대 회로의 접속 및 기준 접점 구성은 온도 해석에 중요하며 연장선은 종류에 맞게 구성해야 한다. 공식 근거: NPL GPG125; PDF p18 thermocouple principle and reference junction; PDF p46 Chapter IV extension cable and cold-junction compensation

센서 번호만으로 같은 회로라고 보지 않습니다

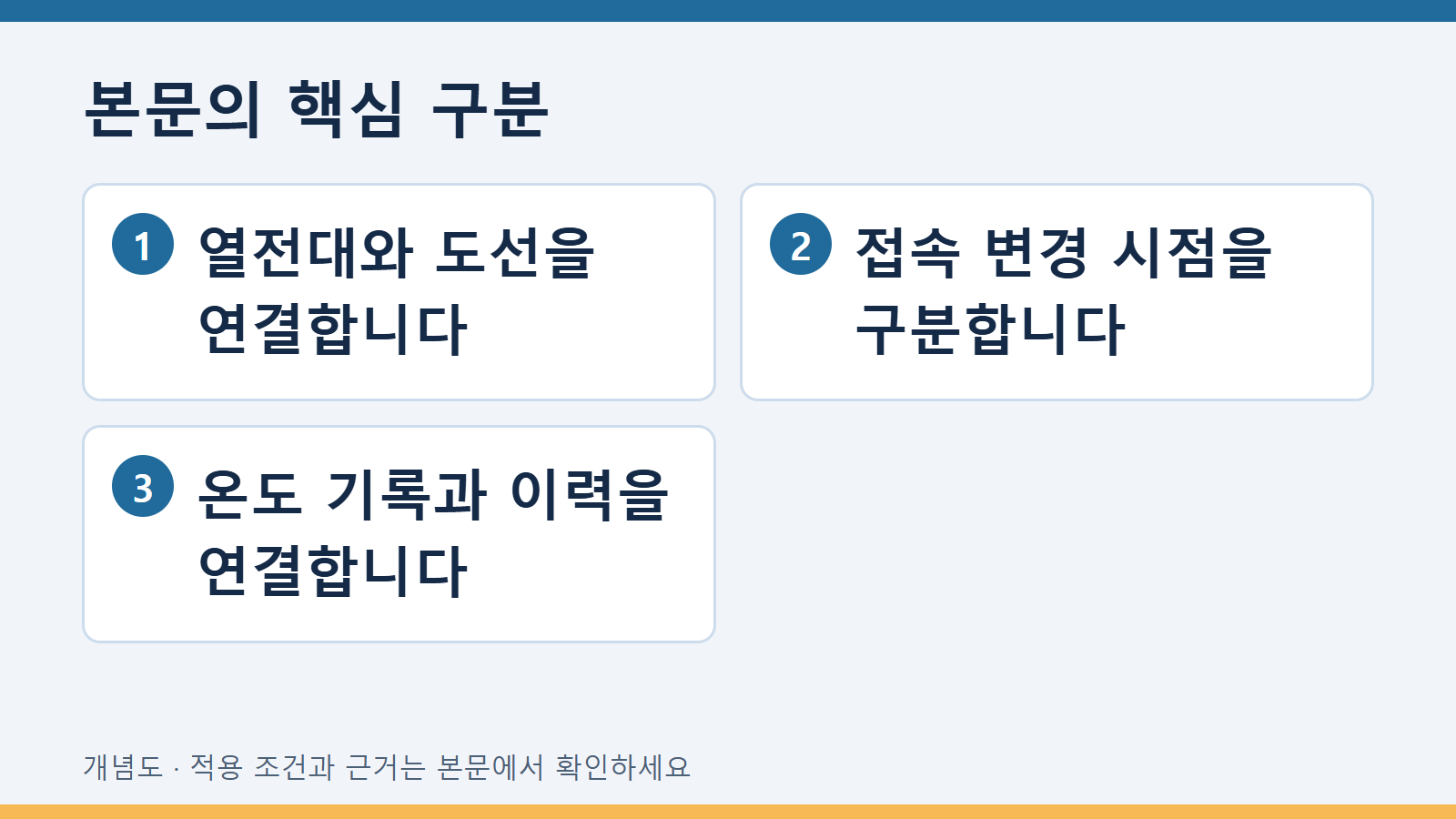

열전대 보상도선 교체 전후 시험 로그를 비교하려면 센서 자체뿐 아니라 센서에서 기록계까지의 경로를 복원해야 합니다. 필요한 산출물은 접속 구성도와 변경 시각표입니다. 센서 종류와 식별번호, 연장 또는 보상도선의 표시, 커넥터, 접속 위치, 기록계 입력 종류, 기준 접점 보상 설정을 순서대로 연결합니다. 선의 색만 보고 종류를 확정하지 않고 제조사 표시와 적용 문서를 확인합니다.

도선 이름과 적용 온도 조건을 구분합니다

연장선과 보상도선은 이름만 바꿔 사용할 수 있는 말이 아닙니다. 실제 제품의 종류와 적용 범위는 제품 문서에서 확인해야 합니다. NPL 온도 안내서는 열전대 회로와 접점의 중요성을 설명하지만 모든 제조사의 배선 색상이나 제품 허용 조건을 제공하는 것은 아닙니다. 따라서 공식 안내서의 일반 원리와 현장에 사용한 선의 사양서를 각각 근거로 남깁니다.

교체 시각을 온도 추세와 겹쳐 표시합니다

로그에는 교체 작업 시작과 종료, 측정 재개, 입력 설정 변경을 구분합니다. 같은 날의 데이터라는 이유로 연속된 한 조건처럼 합치지 않습니다. 갑작스러운 값 변화가 보여도 곧바로 시편 온도의 변화라고 결론 내리지 않습니다. 기록계 설정, 접속 상태, 비교 센서의 관찰을 대조할 수 있게 원데이터를 보존합니다. 사후에 추정한 교체 시각은 확인된 시각과 표시를 달리합니다.

가상 시험 로그 사례

가상 사례에서 코팅 경화 시험의 온도 곡선이 중간부터 달라졌습니다. 담당자는 가열 장치가 불안정했다고 썼지만 작업 기록에는 연장선 교체가 남아 있습니다. 구성도에는 교체 전후 선의 제품 표기가 서로 다르고, 입력 종류가 확인되지 않은 칸이 있습니다. 우선 미확인 구간을 표시하고 해당 회로를 아는 시험 담당자에게 설정 자료를 요청합니다. 이 자료만으로 임의의 온도 보정량을 계산하거나 이미 끝난 시험을 합격으로 선언하지 않습니다.

후속 요청을 회로 단위로 작성합니다

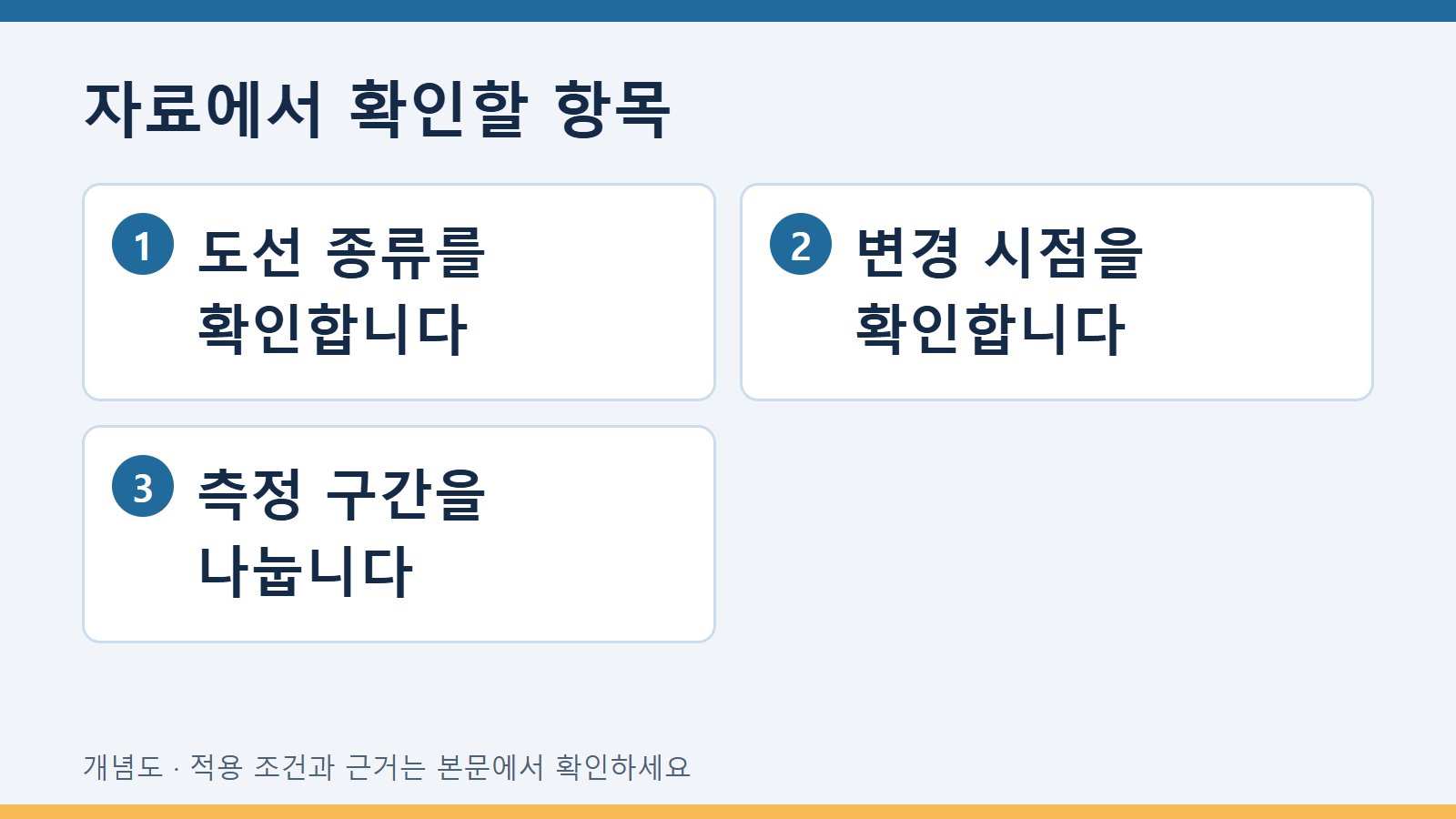

선의 구매명세만 요청하면 실제 장착 구성이 빠질 수 있습니다. 장착 사진, 커넥터와 접속 위치, 입력 설정 화면, 관련 교정 구성, 교체 사유를 함께 요청합니다. 과거 측정 구간에 어떤 설정이 적용됐는지 연결하는 것이 핵심입니다. 이 글은 운전 중 전기 배선을 바꾸는 작업 지시가 아니라 완료된 시험 기록을 검토하는 문서 구성 제안입니다.

작성할 산출물의 항목

아래 표는 원문에서 가져온 의무 양식이 아니라 이번 검토 질문에 맞춘 작성 예시입니다. 빈칸은 자료를 확보하지 못한 상태로 표시하고 확인된 사실과 추정을 구분합니다. 도면이나 파일에 같은 식별자를 쓰면 다음 검토자가 값에서 근거 자료로 돌아갈 수 있습니다.

자주 묻는 질문

도선 색이 같으면 같은 종류인가요?

표시 체계와 제품 문서를 확인해야 하며 색만으로 확정하지 않습니다.

교체 후 값이 일정하면 과거 자료도 유효한가요?

현재 안정성은 과거 회로의 상태를 직접 증명하지 않습니다.

차이를 일정 온도로 보정할 수 있나요?

구성별 근거 없이 사후 보정값을 만들지 않습니다.
