정적 힘 교정성적서를 동적 하중 검증으로 확대하지 않기

피로시험 장비의 힘 채널에 유효한 교정성적서가 있습니다. 그 사실만으로 실제 반복 하중에서도 모든 표시가 검증됐다고 보고할 수 있을까요? 이 글은 정적 교정자료와 동적 사용 조건에 관한 증거를 분리하는 과업입니다. 산출물은 성적서가 확인한 범위와 실제 시험 조건 사이의 공백을 표시한 증거 범위표입니다. 장비 운전이나 동적 교정 절차를 지시하지 않습니다.

공개 범위가 명시한 제한부터 확인합니다

ASTM E74-18(2026)의 공개 Scope 1.3은 정적 힘 측정기 교정을 대상으로 한다고 명시합니다. 동적·고속 힘 교정에는 적용되지 않으며, 이 방법의 교정 결과를 동적·고속 측정에도 유효하다고 가정할 수 없다는 제한도 있습니다. 이는 현재 장비의 동적 측정이 반드시 부정확하다는 뜻이 아닙니다. 정적 자료만으로 동적 적용의 근거를 대신할 수 없다는 뜻입니다.

따라서 힘 범위의 상한과 성적서 만료 여부만 확인하는 것으로 이 검토가 끝나지 않습니다. 어떤 측정 상태를 교정했는지와 결과를 어떤 상태에서 사용하는지를 함께 확인해야 합니다. 성적서 제목에 힘이라는 단어가 있다고 모든 시간적 조건까지 확인한 것으로 읽지 않습니다.

실제 시험에서 확인할 조건을 기술합니다

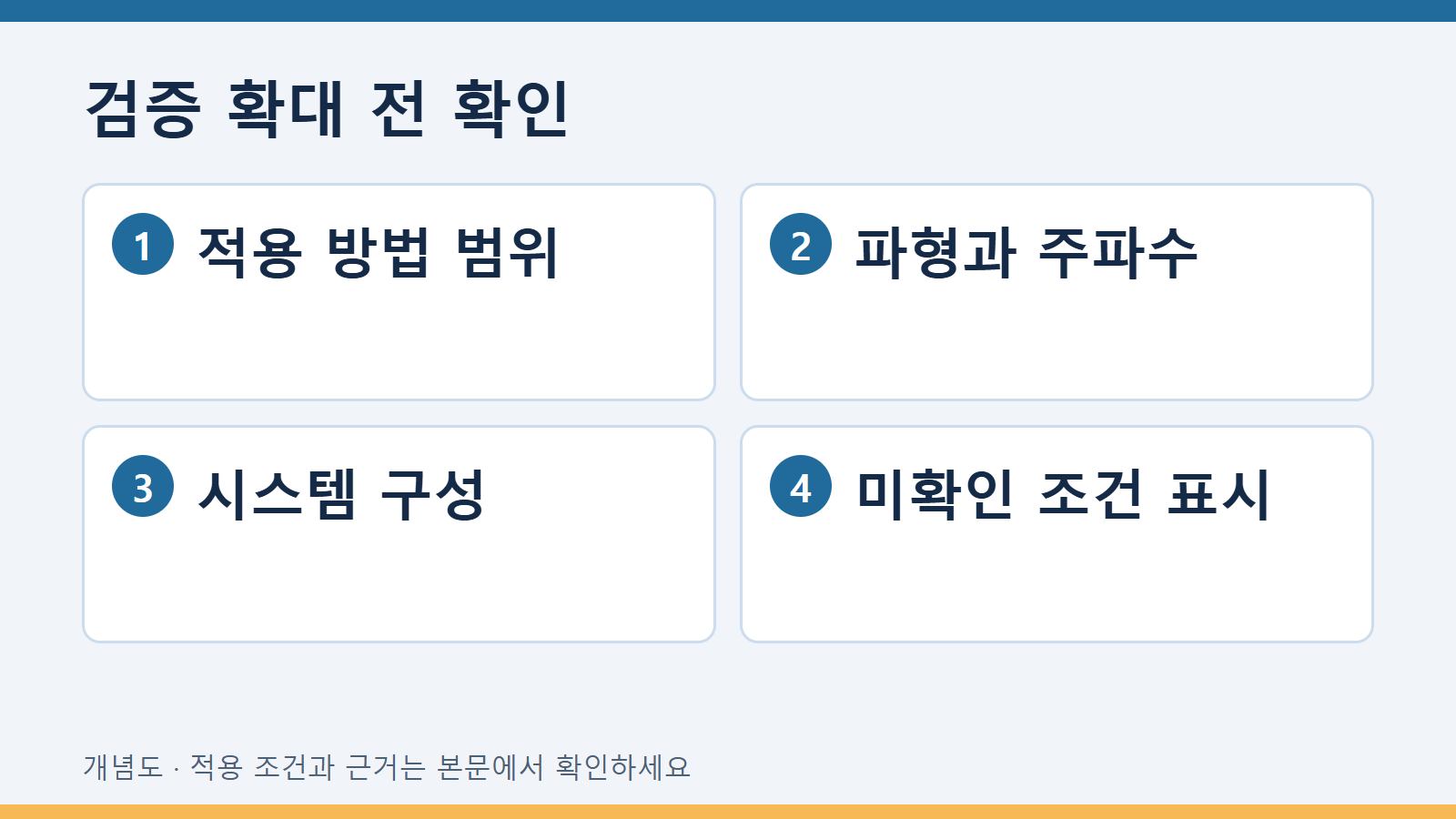

실제 시험 자료에는 힘 채널 식별, 측정 시스템 구성, 반복 하중의 파형과 주파수 등 적용 절차에서 중요한 조건을 연결합니다. 목표값과 실제 기록값은 구분합니다. 이 글은 어떤 주파수부터 동적 검증이 필요한지를 임의로 정하지 않습니다. 정적·동적의 구분과 필요한 증거는 실제 적용 방법 및 시험 목적을 가진 담당자가 검토해야 합니다.

동적 자료가 없다는 상태는 동적 오차가 영이라는 상태도, 장비가 불합격이라는 상태도 아닙니다. 현 자료로 동적 적용을 확인하지 못했다는 상태입니다. 정적 성적서를 복사해 동적 자료 칸을 채우는 대신 근거 미확인이라고 표시합니다. 이후 자료가 제공되면 대상 시스템과 실제 시험 조건에 대응하는지 확인합니다.

구성의 동일성도 별도로 연결합니다

성적서의 힘 변환기, 표시기와 데이터 수집 경로의 식별을 실제 시험 자료와 대조합니다. 시스템이 바뀌었다면 어느 구간부터 바뀌었는지 남깁니다. 동적 검증이라는 이름이 붙은 자료라도 다른 시스템의 결과라면 현재 장비를 확인한 것으로 자동 채택하지 않습니다. 구성 대조는 필요한 자료의 연결 작업이며 그 자체로 동적 성능을 측정한 것은 아닙니다.

장비가 설정한 반복 파형과 측정한 파형이 다르게 보이면 그 차이를 기록합니다. 설정값을 실제 힘의 확인 결과로 바꾸어 쓰지 않습니다. 왜 달라졌는지 확인할 자료가 없다면 측정 시스템, 제어와 기록 조건을 검토할 질문을 남깁니다. 여기서는 주파수별 오차값이나 보정 계수를 만들어 제시하지 않습니다.

교육용 가상 표에서 상태를 나눕니다

가상 시스템 F는 정적 교정자료 S가 있지만 반복 조건 Q에 대응하는 동적 자료는 전달받지 못했다고 가정합니다. 범위표의 S 행은 정적 교정 근거 확인으로 표시하고 Q 행은 동적 적용 근거 미확인으로 표시합니다. 두 행을 합쳐 모든 조건 교정 완료라고 적지 않습니다. 이 사례는 실제 장비의 정확도나 승인 상태를 의미하지 않습니다.

이후 동적 자료 D를 받았지만 D가 다른 구성에서 나온 것이라면 D의 존재와 현재 적용의 적합성을 분리합니다. 담당자에게 구성 차이와 Q 조건에 관한 설명을 요청합니다. 자료를 찾았다는 행정적 완료와 현재 조건을 검증했다는 기술적 결론은 다르므로, 답변의 근거까지 연결해야 합니다.

보고 결론의 범위를 정확하게 남깁니다

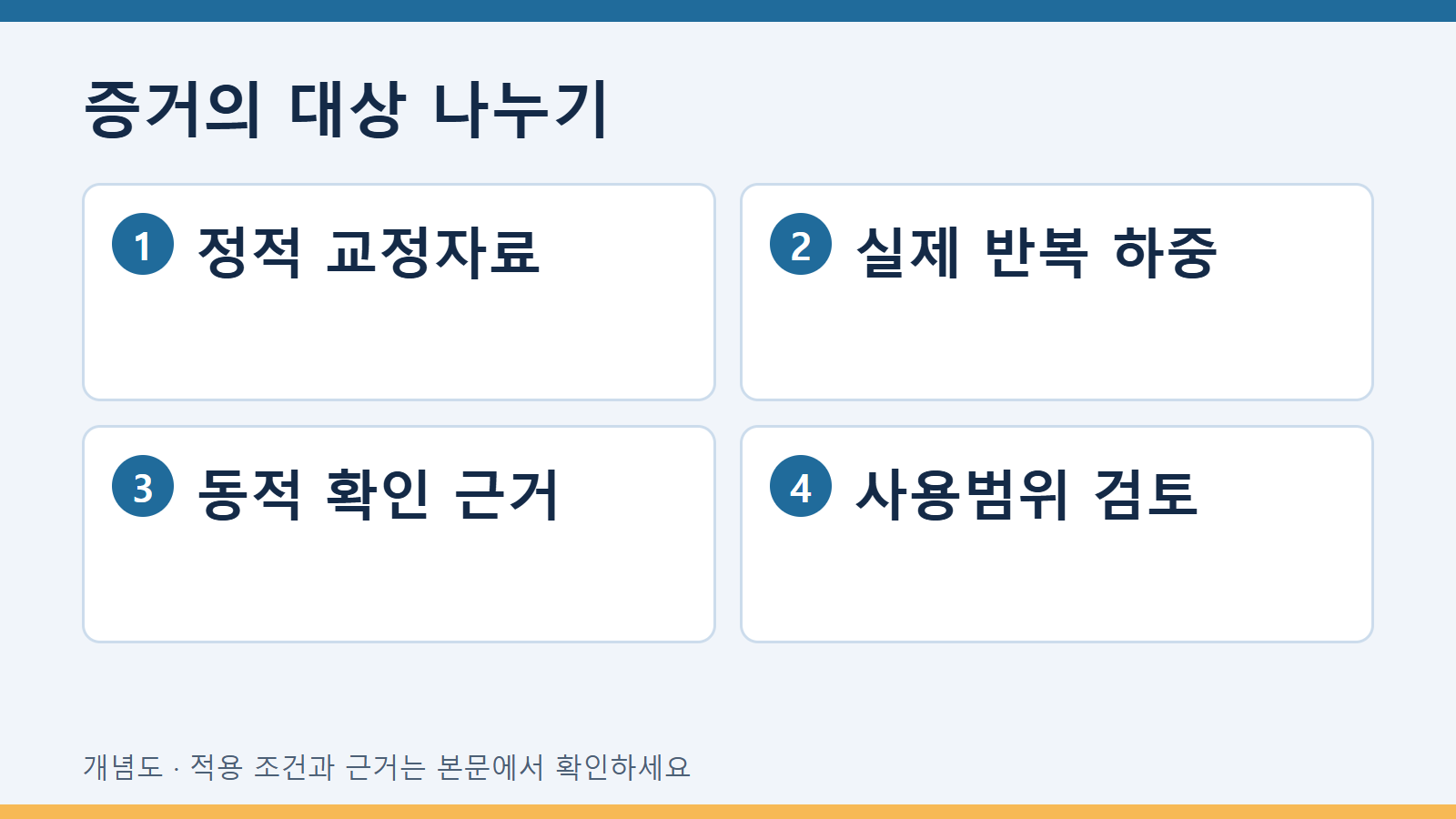

최종 보고에는 정적 교정자료의 범위, 실제 반복 조건, 대응되는 동적 근거와 남은 공백을 나란히 적습니다. 이 표는 피로 시험 수명이나 재료 합격을 결정하는 도구가 아닙니다. 시험 데이터의 힘 조건을 어떤 근거로 신뢰할 수 있는지 검토할 자료입니다. 실제 적합성은 적용 시험법과 목적을 확인한 담당자가 판단합니다.

정적 성적서를 버리거나 의미 없다고 표현할 필요는 없습니다. 정적 범위에서는 해당 자료의 역할이 있습니다. 동시에 그 역할을 동적 조건 전체로 확대하지 않는 것이 핵심입니다. 확인한 것과 아직 확인하지 못한 것을 구분해야 결과를 사용하는 사람이 증거의 경계를 이해할 수 있습니다.

확인한 근거와 적용 범위

공식 원문의 ASTM E74-18(2026) 공개 Scope 1.3를 확인했습니다. 공개 근거는 위에서 설명한 핵심 구분에 사용했습니다. 이 글의 표·가상 사례·검토 순서는 작성 제안이며 규격의 필수 양식이 아닙니다. 2026년 10월 4일 확인한 자료를 바탕으로 하며, 적용 표준과 제조사 자료의 판번호는 실제 사용 시점에 확인합니다.
