제품 두께와 인장시험편 두께를 성적서에서 구분하기

원제품 두께와 가공된 인장시험편의 단면 치수를 나누어 성적서가 연결된 제품 범위를 확인한다.

선택한 부분의 인장 시험 결과가 제품 전체의 모든 상태를 자동으로 대표하는 것은 아니다. 공식 근거: ASTM E8/E8M-24 official abstract, Significance4.2; historical edition; not product-specific guarantee table

제품 두께를 보증표의 구간에 대입합니다

재료 성적서에 두께별 보증 물성이 있으면 다른 두께의 부품에도 같은 수치를 쓸 수 있는지 먼저 확인해야 합니다. 필요한 산출물은 실제 제품 두께, 규격의 적용 구간, 보증 항목, 성적서의 시험 조건이 대응된 표입니다. 제조사 자료의 표 머리와 각주를 함께 읽고 구간 경계에서 부등호가 어떻게 쓰였는지 확인합니다.

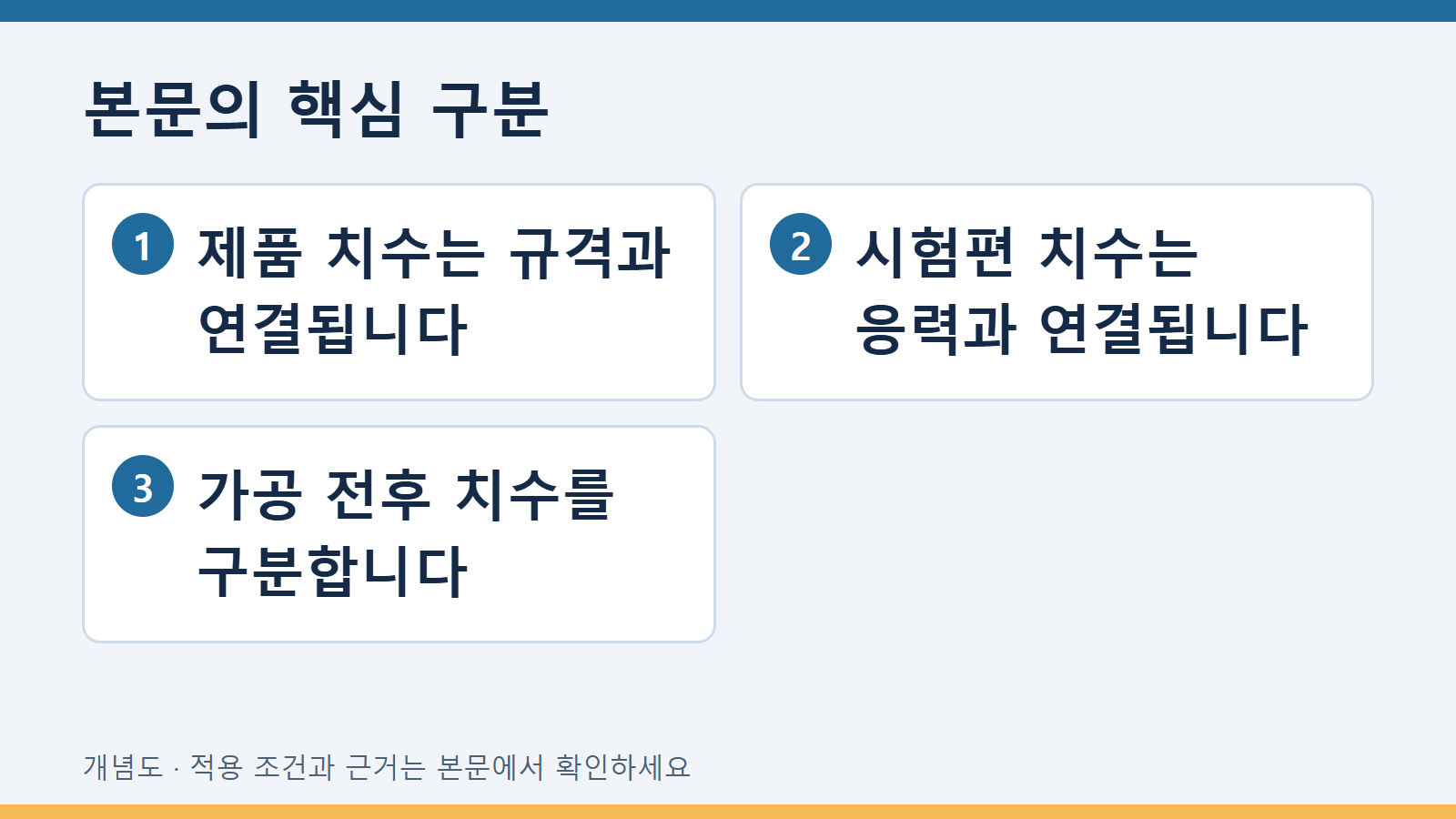

제품 두께와 시험편 치수를 구별합니다

인장 시험편의 두께나 지름은 원래 제품의 명목 두께와 다른 정보일 수 있습니다. 두 항목을 별도 열에 적고 시험편 채취 관계를 연결합니다. 성적서의 숫자가 측정 결과인지 제품의 보증 한계인지도 구분합니다. 시험편을 얇게 가공했다는 이유로 원제품의 규격 두께 구간을 바꾸지 않습니다.

빈 구간을 보간으로 채우지 않습니다

사양에 두께 구간별 값이 있을 때 표에 없는 두께를 임의로 보간하면 규격이 보증하지 않은 숫자를 만들 수 있습니다. 해당 제품 문서의 적용 범위를 확인하고 부족한 자료를 제조사나 담당자에게 요청합니다. 다른 재료나 다른 열처리 상태의 표를 가져와 같은 구간을 채우지 않습니다. 실제 문서에 확인된 정보만 대응표에 넣습니다.

가상 납품 검토 사례

가상 사례에서 얇은 판재 성적의 보증 값을 더 두꺼운 부품의 설계 입력으로 복사했습니다. 제품 규격 표를 펼치니 두께 구간이 나뉘어 있었고 실제 납품 두께는 다른 구간에 속했습니다. 담당자는 복사한 값과 원성적서 관계를 보존하고 해당 두께에 적용되는 자료를 요청합니다. 큰 값이 나온 시험 결과를 다른 구간의 보증값으로 승격하지 않습니다.

적용 범위를 한 문장으로 적습니다

검토한 제품 규격과 판본, 재료 상태, 두께 구간, 확인한 성적서를 함께 명시합니다. 적용되지 않는 범위와 추가 확인을 표에 남깁니다. 공개 ASTM 안내의 대표성 설명은 이런 검토의 배경이며 실제 제품 보증표를 대체하지 않습니다. 이 과업은 성적서의 적용 범위를 확인하는 것이며 구조물의 설계 허용응력이나 수명을 계산하지 않습니다.

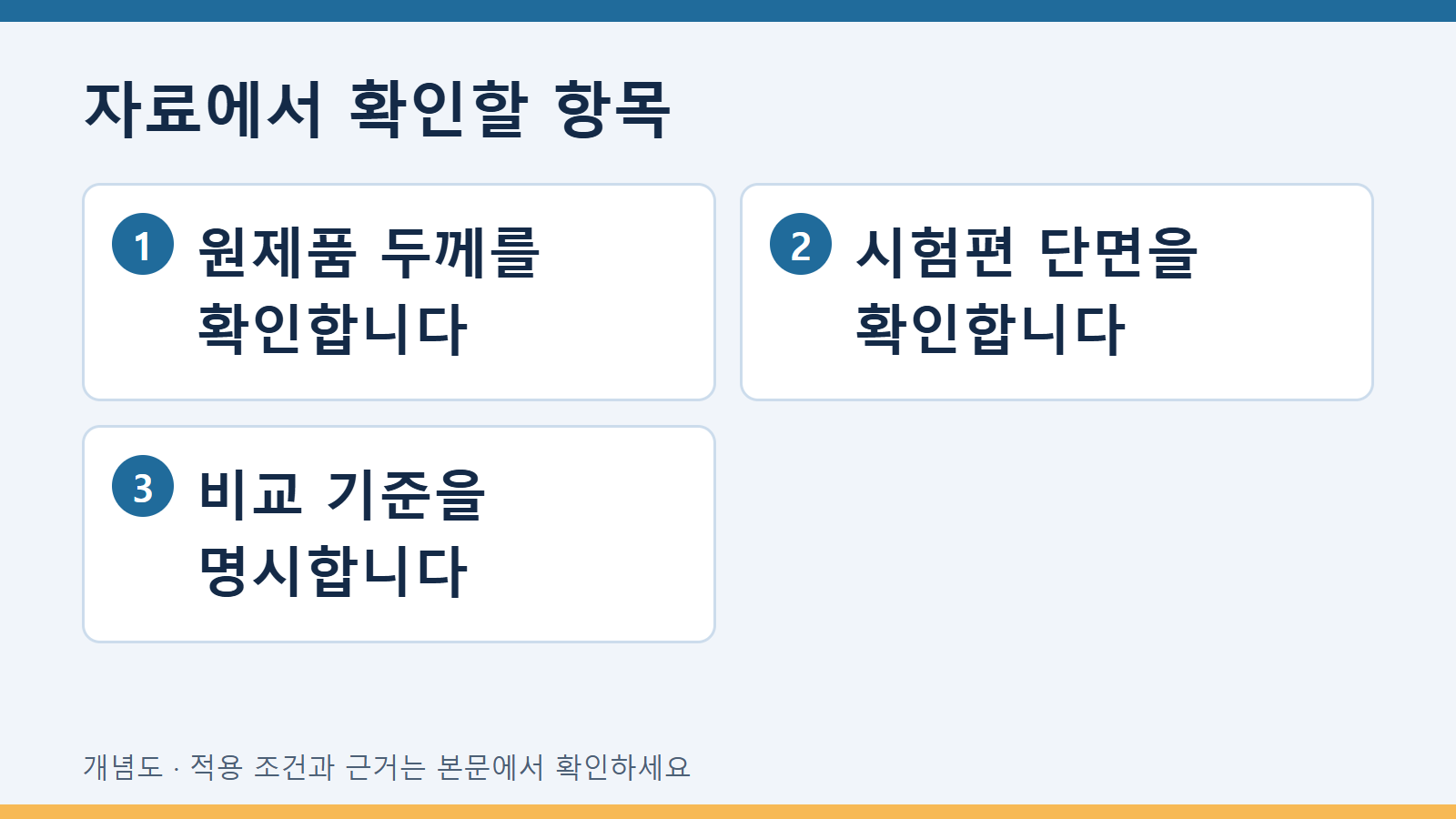

검토 결과를 전달할 산출물

아래는 이번 문제에 맞춘 작성 예시입니다. 각 행의 구분이 실제 파일이나 도면에 보이도록 연결합니다.

대조 항목	확인 자료	얻게 되는 판단
제품 범위	납품 두께·보증 구간·품종	성적서가 적용될 구간 식별
시편 범위	채취 제품·시험편 두께·시험법	시험편 치수와 제품 두께 구분
경계 판단	구간 표기·해당 규격·기관 답변	경계값을 임의로 어느 구간에 넣지 않음

두께 숫자가 가리키는 물체를 구분합니다

가상 성적서에 제품 두께20mm와 시험편 측정부 두께5mm가 있다면 두 숫자는 서로 모순이라고 단정할 수 없습니다. 원제품에서 시험편을 가공한 경우 두 치수가 다른 대상을 설명하기 때문입니다. 이 숫자는 설명용 가상 치수이며 제품의 보증 물성값이 아닙니다. 검토자는 각 숫자의 도면 위치와 제조·채취 경로를 연결합니다. 시험편5mm를 제품의 보증 두께 구간에 넣는 실수와, 원제품20mm를 실제 시험편 단면적 계산에 쓰는 실수는 반대 방향의 오류입니다. 해당 성적서의 하중·응력 계산 입력과 제품 적용 범위는 각자의 치수에 연결해야 합니다.

자주 묻는 질문

실제 시험값이 높으면 다른 두께에도 쓸 수 있나요?

해당 제품 규격과 보증 적용 범위를 확인해야 합니다.

시험편 두께가 제품 두께인가요?

원제품과 가공 시험편의 관계를 별도로 확인해야 합니다.

두 구간 사이를 보간하면 되나요?

규격에서 확인되지 않은 보증값을 임의로 만들지 않습니다.
