캘리퍼 깊이봉이 바닥 대신 모서리에 닿은 측정 찾기

깊이 측정 기준면과 접촉 위치를 단면 도면으로 대조해 재측정 구간 지정. 이 글은 완료된 시험과 의뢰 문서를 검토하기 위한 실무 제안입니다.

캘리퍼는 외측·내측·깊이 측정에 쓰이며 깊이 측정은 다른 접촉 구성을 사용한다. 공식 근거: NPL GPG40, Issue2 corrected September2014; PDF pp22–23, Figure12; depth-measurement examples

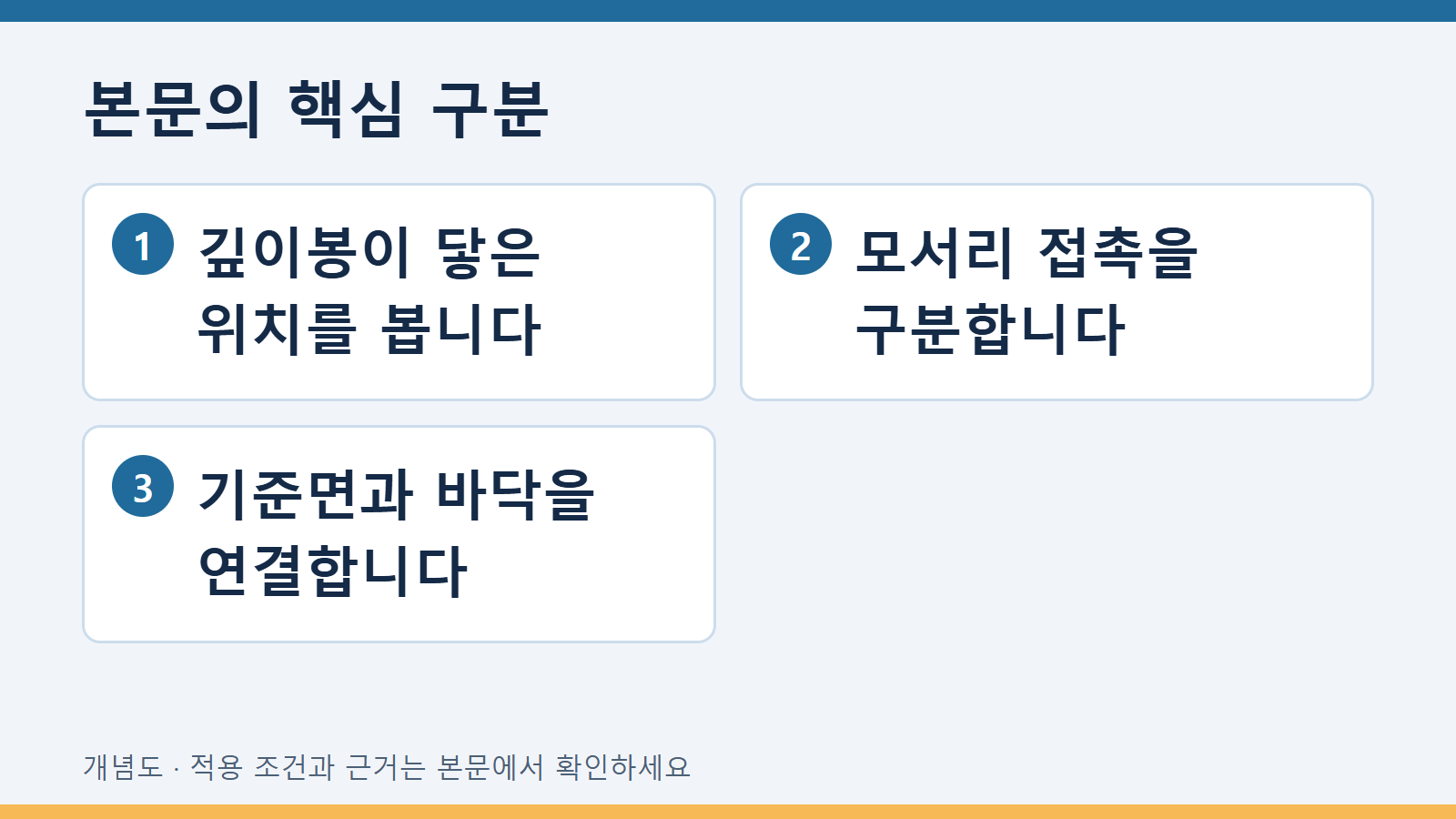

깊이의 양끝을 단면도에 지정합니다

가공된 홈이나 부식된 얕은 오목부를 깊이봉으로 측정했을 때, 숫자가 반복된다는 사실만으로 원하는 바닥에 닿았다고 볼 수는 없습니다. 필요한 산출물은 기준면과 실제 접촉 위치가 표시된 단면도입니다. 캘리퍼의 지지면이 어디에 놓였고 깊이봉 끝이 어느 면에 닿았는지 각각 그립니다. 설계 도면의 깊이 정의와 실제 측정이 같은 구간인지 확인합니다.

바닥과 모서리의 접촉을 구별합니다

홈 바닥에 곡률이나 경사가 있으면 깊이봉이 중앙 바닥 대신 모서리 쪽을 만날 수 있습니다. 봉의 형상과 크기는 실제 장비 자료에서 확인합니다. 다른 모양의 봉을 일반적인 점 접촉으로 가정하지 않습니다. 이번 글은 접촉 위치의 기하학적 검토이며 보편적인 캘리퍼 정확도나 모든 홈의 접촉 조건을 규정하지 않습니다.

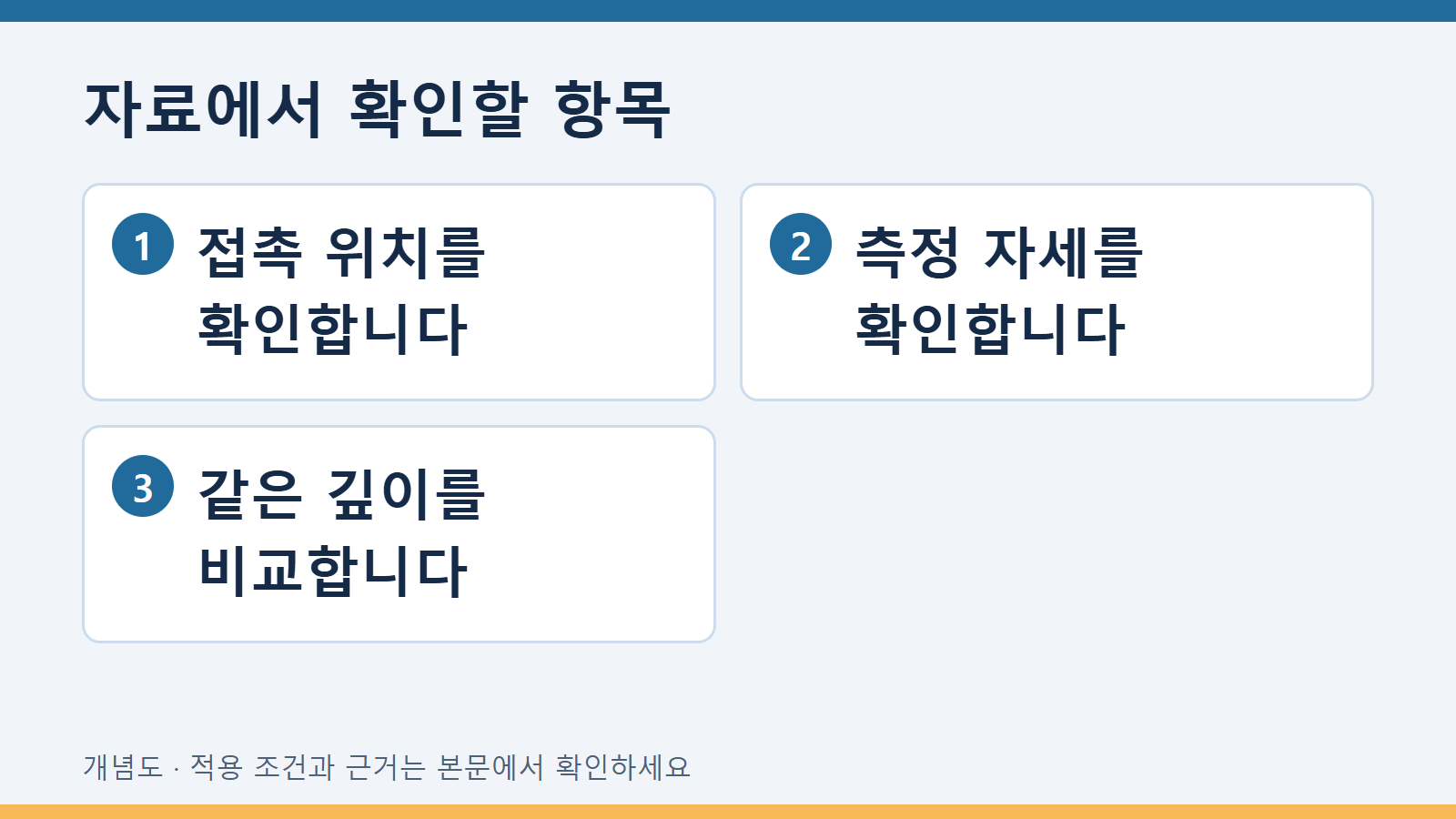

측정 위치를 면 안의 좌표로 남깁니다

홈의 어느 위치에서 깊이를 읽었는지 사진에 표시하고 같은 위치의 단면 또는 도면과 연결합니다. 지지면이 표면의 돌출부 위에 놓였으면 그 위치도 적습니다. 이물이나 표면 변화의 가능성이 있으면 상태 사진과 관찰을 보존합니다. 값의 차이를 모두 부식 깊이 차이로 읽기 전에 기준면과 접촉점 차이를 확인합니다.

가상 홈 측정 사례

가상 사례에서 홈 중앙의 깊이를 보고했지만 사진에서는 깊이봉이 곡선 모서리에 가까워 보입니다. 담당자는 숫자가 여러 번 같다는 이유로 결과를 확정하려 했습니다. 단면도에 봉 형상을 겹쳐 그려 어느 접촉을 확인할 자료가 필요한지 기관과 검토합니다. 사진의 투영만으로 접촉을 확정하지 않고 실제 측정 설명과 추가 확인을 요청합니다.

재측정 구간을 구체적으로 지정합니다

재측정 의뢰에는 원위치 번호, 확인할 기준면, 가능한 접촉 구간, 필요한 위치 사진을 적습니다. 다른 장비를 사용할 때에도 같은 깊이 정의를 평가할 수 있는지 검토합니다. 이전 값을 지우기보다 접촉 위치 확인 상태와 후속 결과를 연결합니다. 이 과업은 원하는 길이를 측정했는지 확인하는 것이며 시편의 합격 깊이나 잔존 수명을 정하지 않습니다.

검토 결과를 전달할 산출물

아래는 이번 문제에 맞춘 작성 예시입니다. 각 행의 구분이 실제 파일이나 도면에 보이도록 연결합니다.

자주 묻는 질문

값이 반복되면 접촉 위치도 맞나요?

반복성은 원하는 위치에 닿았다는 증거와 다릅니다.

깊이봉 끝을 점으로 그려도 되나요?

실제 장비의 끝 형상을 확인해야 합니다.

다른 위치에서 얻은 깊이로 대체하나요?

측정 정의와 위치의 대응 근거가 필요합니다.
