토크 센서 케이블을 바꾼 뒤 교정 구성의 동일성을 확인하기

2026년 10월 8일 읽는 시간 약 6분

토크 센서의 케이블이 손상돼 같은 길이의 새 케이블로 교체했습니다. 센서 본체의 일련번호가 같으니 이전 교정성적서를 그대로 사용해도 될까요? 성적서가 센서 단품에 대한 것인지 센서·케이블·표시기를 포함한 구성에 대한 것인지 먼저 확인해야 합니다. 이 글에서는 교체 전후의 구성표와 성적서 범위를 연결해 동일성이 확인된 부분과 추가 검토 대상을 나눕니다.

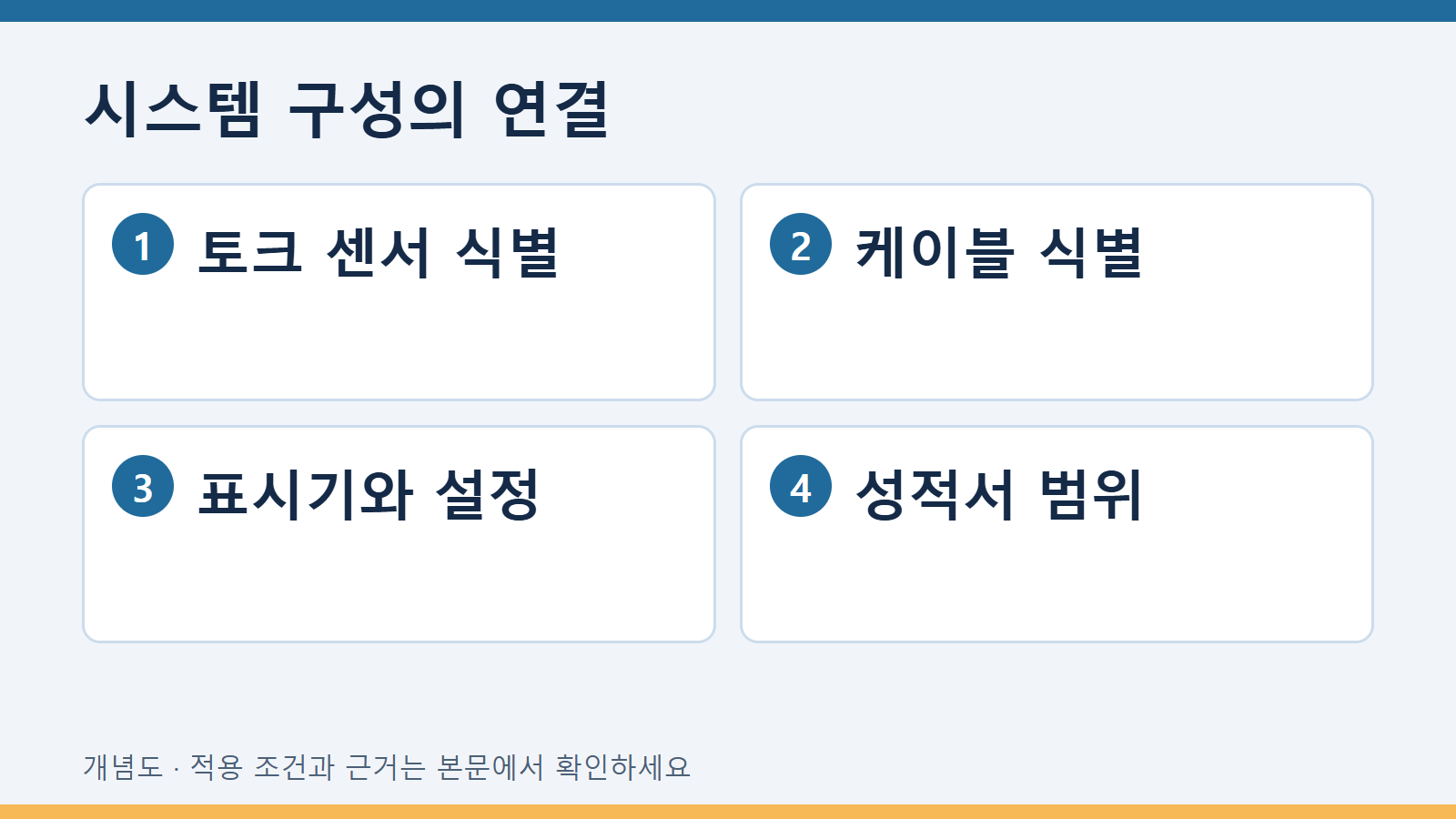

교정 대상의 경계를 찾습니다

NPL의 토크 교정 가이드 §2.2는 센서, 연결선과 표시기를 하나의 시스템으로 다루고 구성의 식별을 기록하는 관점을 설명합니다. 이 근거는 구성 범위의 확인에 사용합니다. 모든 케이블 교체가 같은 크기의 토크 오차를 발생시킨다거나 교체 순간 모든 기존 교정이 무효가 된다고 단정하지 않습니다. 실제 영향은 해당 센서의 회로와 제조사 자료, 교정 범위에 따라 검토합니다.

성적서의 장비 식별과 설명을 읽습니다. 센서 일련번호만 있는지, 표시기와 연결선도 포함하는지 확인합니다. 케이블 식별이 없으면 포함되지 않았다고 즉시 결론내리기보다 교정 당시 구성 기록을 요청합니다. 성적서에 없는 구성 범위를 발주자가 임의로 추가해 적지 않습니다.

길이가 같다는 관찰과 부품의 동일성을 구분합니다

교체 전후 케이블의 부품번호, 길이, 커넥터와 제조사 지정 연결 구성을 대조합니다. 외관과 길이가 같다는 사실은 전기적 구성이 같다는 확인을 대신하지 않습니다. 연결 방식이나 적용 가능성은 공식 부품 자료를 확인합니다. 이 글은 임의 배선 변경이나 커넥터 가공을 안내하지 않습니다.

표시기도 같은 장비인지 확인합니다. 표시기 입력 설정, 사용한 환산 계수나 센서 정보가 교체 과정에서 바뀌었다면 케이블 하나만 바뀐 상태로 기록하지 않습니다. 변경 전 설정 자료가 없다면 기억에 의존해 동일했다고 쓰지 말고 미확인 범위를 남깁니다. 기기의 현재 표시가 정상으로 보인다는 관찰과 교정 구성의 연속성은 다른 확인입니다.

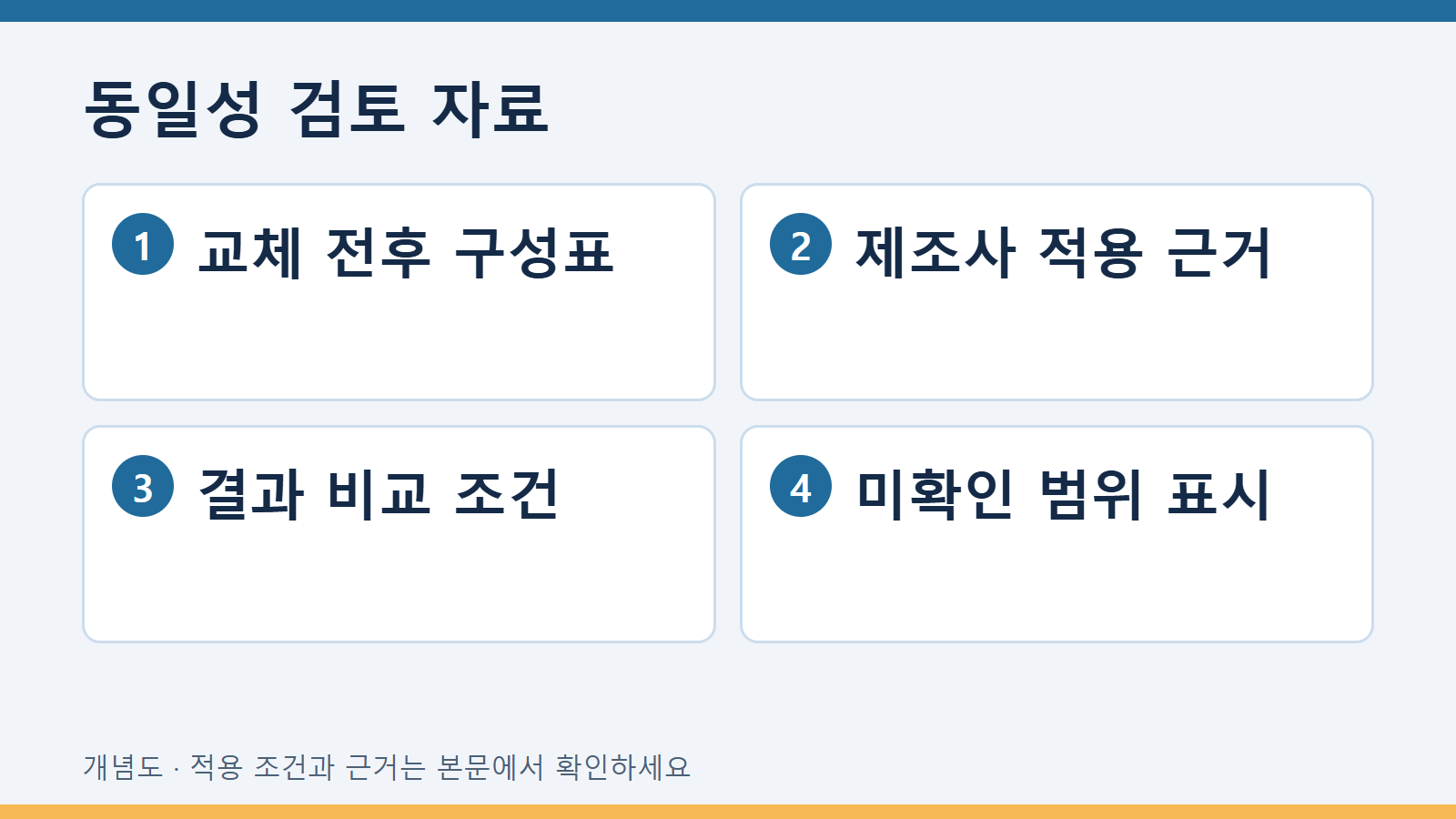

교체 전후 구성표

구성	교체 전 자료	교체 후 자료	검토 범위
센서	모델·일련번호·성적서 식별	현재 식별과 상태	동일 본체 여부
케이블	부품번호·연결 구성·기록	새 부품 식별과 적용 근거	동일 또는 승인된 대체인지
표시기	장비 식별·입력 설정	현재 식별과 설정	다른 변경 여부
교정 범위	교정 당시 구성 설명	현재 사용 구성	성적서와의 대응

동일, 다름과 미확인을 각각 표시합니다. 기존 케이블을 폐기해 부품번호를 알 수 없다면 길이가 비슷한 새 케이블이라는 정보로 동일 상태를 채우지 않습니다. 교체 작업 기록, 발주 부품과 당시 사진을 연결해 확인 가능한 범위를 좁힙니다. 자료가 추가로 발견되면 검토 버전과 변경 근거를 남깁니다.

가상 사례: 센서는 같지만 표시기가 다릅니다

교육용 가상 자료에서 센서 T는 이전과 같고 케이블만 바꿨다고 작업표에 적혀 있습니다. 그러나 교정 당시 표시기는 D1, 현재 표시기는 D2입니다. 이때 케이블 대체 가능성만 확인하면 충분하다고 보지 않습니다. 성적서의 대상 구성과 두 표시기의 관계도 별도 검토 대상에 넣습니다. 작업표의 요약 문장과 실제 장비 목록이 다른 사실을 먼저 정리합니다.

다른 사례에서는 센서와 표시기가 같고 케이블도 공식 대체 부품으로 확인됐지만 교정성적서에 연결선 범위가 명확하지 않습니다. 부품의 적용 가능성이 확인됐다는 상태와 기존 교정의 적용 범위가 확인됐다는 상태를 구분합니다. 제조사 설명과 교정기관의 구성 확인을 함께 검토한 뒤 해당 시스템의 사용 판단을 기록합니다.

비교 확인 자료가 있을 때의 해석

교체 전후 비교 자료가 있다면 입력 조건, 방향, 비교 기준과 표시기 설정이 대응하는지 확인합니다. 한 조건에서 값이 비슷하다는 관찰을 전범위의 동일 성능으로 확대하지 않습니다. 비교 중 센서 장착이나 입력 조건도 달랐다면 케이블 영향만 분리한 결과라고 쓰지 않습니다. 실제 확인 범위와 자료의 한계를 적습니다.

영점이 같다는 기록 역시 토크 전체 범위의 성능을 확인한 자료와 구분합니다. 비교 확인이나 추가 교정의 필요성은 실제 시스템과 요구 성능을 갖춘 담당자가 판단합니다. 이 글에서 임의의 허용 차이, 새 교정 주기나 하중 적용 방법을 정하지 않습니다.

완성된 기록이 말할 수 있는 것

최종 자료에는 교체 전후 구성, 실제 변경 항목과 기존 성적서의 대상 범위를 포함합니다. 제조사 자료로 확인한 대체 부품의 적용 범위와 아직 확인되지 않은 교정 연속성을 나눕니다. 센서 번호가 같으므로 모두 동일이라는 요약을 구성별 확인 결과로 바꾸는 것이 이 과업의 목적입니다.

현재 사용을 승인했다면 누가 어떤 자료와 절차에 따라 판단했는지 연결합니다. 이 구성표 자체가 승인이나 교정성적서를 대신하는 것은 아닙니다. 같은 형식의 센서라도 신호 경로와 교정 범위가 다를 수 있으므로 다른 장비에 결과를 자동 복사하지 않습니다.

확인한 근거와 적용 범위

공식 원문의 NPL Good Practice Guide107, §2.2, PDF7쪽를 확인했습니다. 공개 근거는 위에서 설명한 핵심 구분에 사용했습니다. 이 글의 표·가상 사례·검토 순서는 작성 제안이며 규격의 필수 양식이 아닙니다. 2026년 10월 4일 확인한 자료를 바탕으로 하며, 적용 표준과 제조사 자료의 판번호는 실제 사용 시점에 확인합니다.
