파괴인성 결과의 유효성 조건을 숫자 하나와 분리하기

파괴인성 성적서에 숫자가 있다고 해서 그 값이 바로 유효한 평면변형률 파괴인성 K_Ic인 것은 아닙니다. 결과 기호, 시험 조건과 유효성 검토가 함께 있어야 사용 범위를 판단할 수 있습니다. 필요한 산출물은 큰 값과 작은 값을 정렬한 표보다, 각 값의 확인 상태를 설명하는 결과 상태표입니다.

시험을 수행한 사실과 유효한 결과를 구별하기

ASTM E399-24 공개 설명은 특정 시험에서 유효한 K_Ic가 얻어질 것이라는 사전 보장은 없으며 지정 유효성 기준을 준수해야 한다고 밝힙니다. 따라서 “E399 시험 완료”와 “유효 K_Ic 확보”는 같은 확인 문장이 아닙니다. 공개 페이지를 읽었다는 사실도 개별 시험의 유효성 검토를 대신하지 않습니다.

조건부 결과 기호와 최종 유효 결과 기호가 성적서에서 어떻게 사용됐는지 확인합니다. K_Q와 K_Ic를 비교할 때 숫자 단위가 같다는 이유로 둘을 같은 결과명으로 합치지 않습니다. 해당 기관이 어떤 조건을 검토해 기호를 부여했는지 자료를 요청해야 합니다. 이 글은 각 유효성 기준의 수식을 공개 원문 없이 재현하지 않습니다.

가상 성적서 세 장의 상태를 비교하기

가상 사례로 성적서 A에는 K_Ic와 유효성 확인 자료가 연결되어 있고 B에는 K_Q만 적혀 있으며 C에는 “파괴인성”이라는 이름과 숫자만 있다고 가정합니다. A의 확인 범위는 첨부 자료를 대조해야 하고 B는 조건부 결과의 의미를 확인해야 하며 C는 결과 종류부터 문의해야 합니다. 세 숫자를 한 열에 넣어 평균을 내면 서로 다른 확인 상태가 가려집니다.

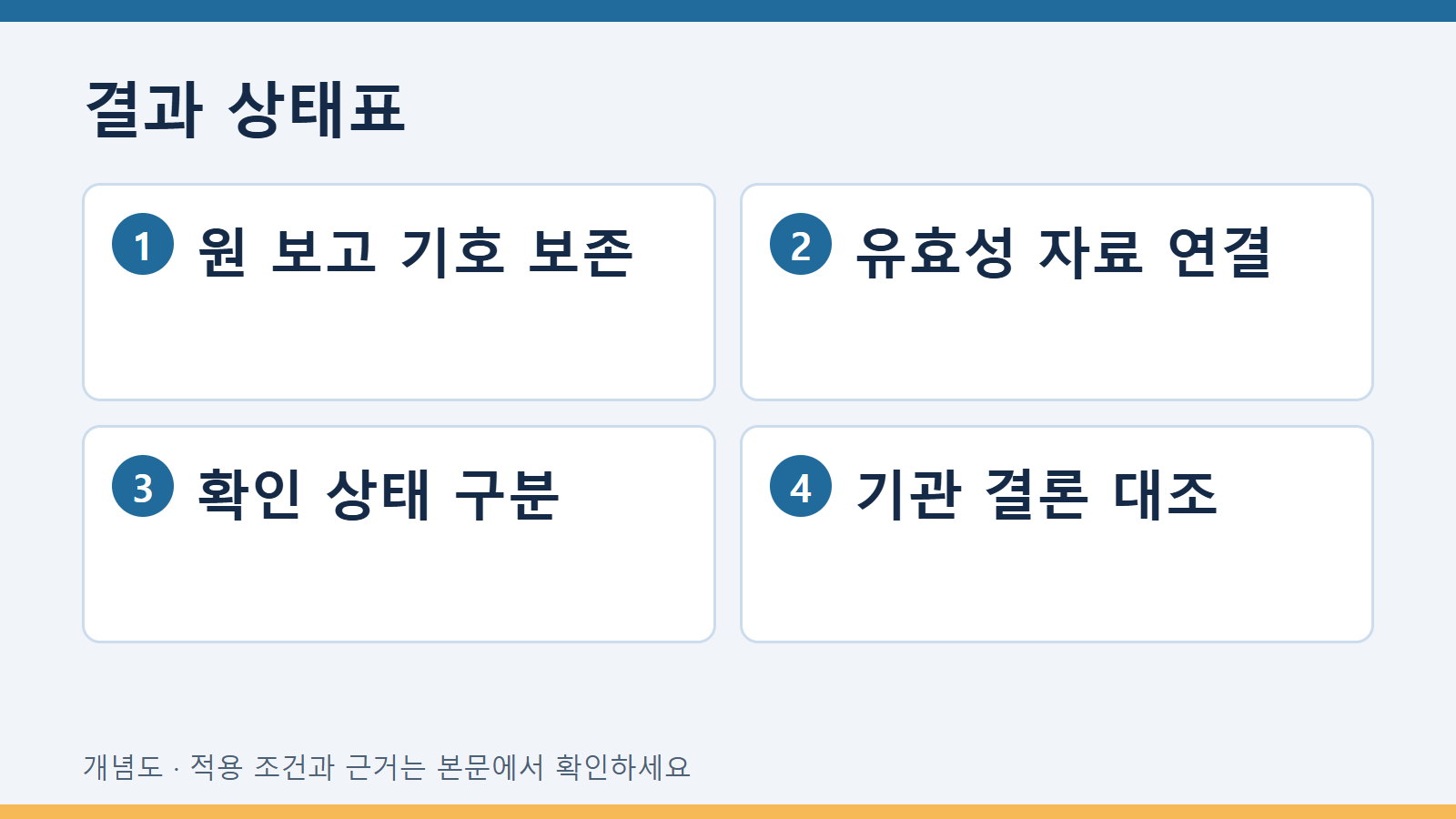

결과 상태표에는 시편 번호, 원 보고 기호, 수치와 단위, 적용 판본, 시편 형상과 방향, 유효성 검토 자료 위치, 기관의 결론을 적습니다. 공개 자료로 확인할 수 없는 상세 조건은 “미확인”으로 남깁니다. “자료 없음”, “기준 미충족”, “기준 충족”은 서로 다른 상태입니다. 자료가 없다는 이유로 실패 판정을 대신 내리지 않고, 반대로 비어 있는 칸을 충족으로 채우지도 않습니다.

왜 재료값으로 사용하기 전에 조건을 보는가

시험에서 얻은 값은 시편의 조건과 시험 환경에 연결됩니다. 같은 재료 이름을 사용해도 원제품에서 떼어낸 위치와 방향, 두께, 가공 이력 또는 잔류응력 관련 정보가 다를 수 있습니다. 이 요소가 보고서에 있는지 확인해야 실제 사용 질문과 자료의 범위가 이어집니다. 해당 요소가 값에 미친 영향을 숫자로 추정하려면 별도의 근거가 필요합니다.

가상 사례에서 두 시험의 값이 다를 때 하나는 유효성 근거가 있고 다른 하나는 조건 미확인이라면 먼저 확인 상태의 차이를 해결합니다. 높은 값을 더 우수한 재료라고 순위화하기 전에 비교 가능한 결과인지 검토해야 합니다. 유효한 결과라는 상태 역시 모든 실제 하중·환경에서 부품 안전을 보증하는 뜻은 아닙니다. 설계 검토에서 요구한 특성과 시험이 확인한 특성의 관계를 별도로 확인합니다.

보완 요청을 결과 이름에 맞춰 쓰기

성적서의 모호한 기호를 임의로 바꾸지 말고 시험기관에 원 보고 기호의 의미와 유효성 결론을 문의합니다. 보완 요청에는 “이 수치를 K_Ic로 사용하려는 목적”, “현재 빠진 확인 자료”, “요청하는 검토 결과”를 구체적으로 적습니다. 시편을 이미 파괴했으므로 필요한 정보가 원사진과 시험 기록에 남아 있는지 먼저 확인할 수 있습니다. 기록으로 복구할 수 없는 조건은 미확인 상태가 유지될 수 있습니다.

완성된 표는 결과를 폐기할지 승인할지를 자동 결정하지 않습니다. 어떤 자료가 연구 비교에는 참고가 될 수 있지만 규격에서 요구한 유효 결과로 사용할 수 없는 상황을 드러내는 도구입니다. 실제 판정 권한과 적용 기준은 의뢰 목적에 따라 정해야 합니다. 계산값이 숫자로 잘 출력됐다는 이유만으로 시편 유효성이나 시험 조건까지 확인됐다고 표시하지 않습니다.

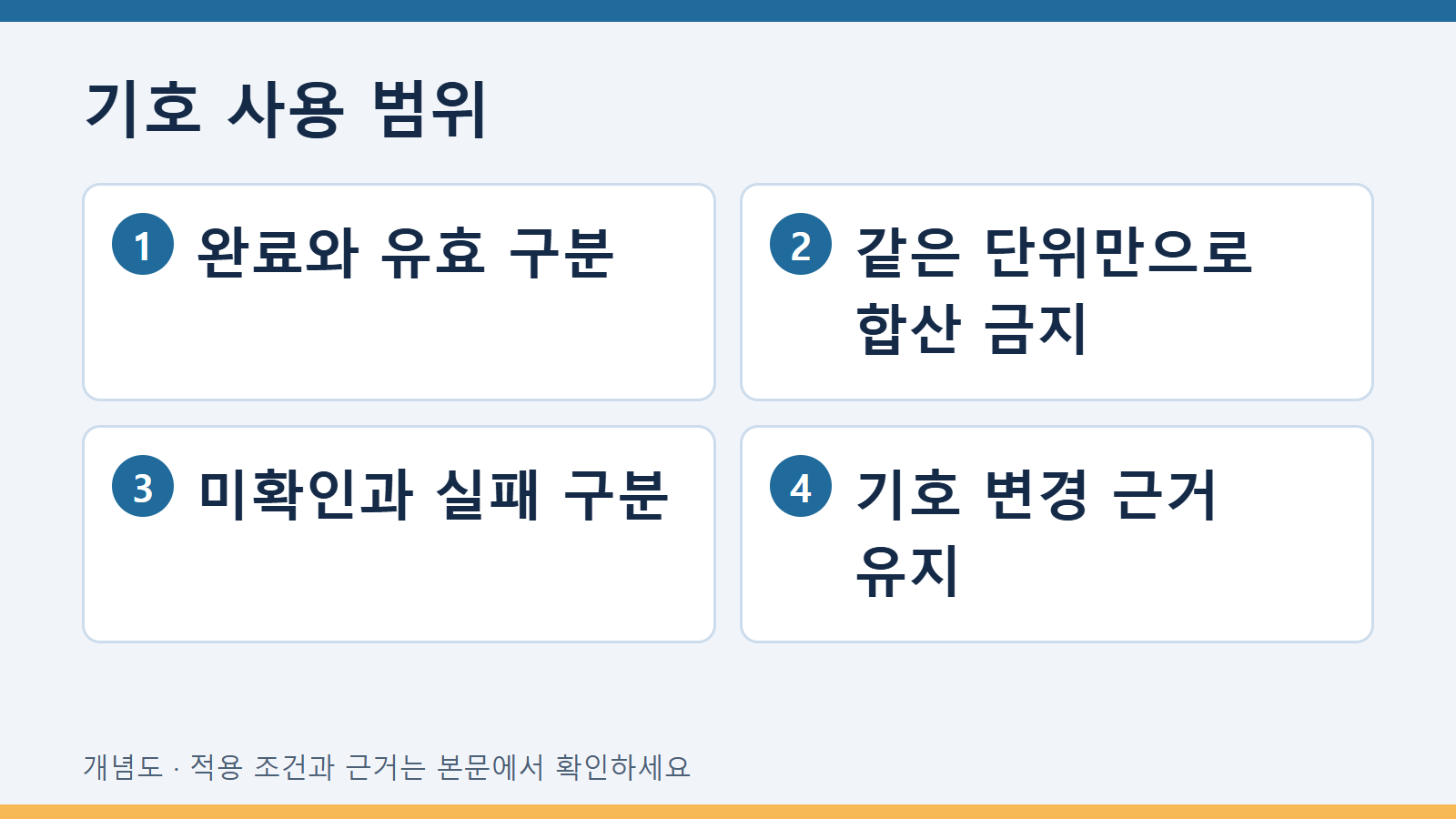

결과 재발행으로 기호가 바뀌었다면 변경된 근거와 원 보고서 연결을 남깁니다. 숫자가 그대로인 경우에도 기호 변경은 사용 범위를 바꿀 수 있으므로 사소한 표기 수정으로 처리하지 않습니다. 같은 단위의 숫자와 같은 수준의 검증은 별개의 확인 대상이라는 점이 이 상태표의 핵심입니다.

자주 묻는 질문

시험 완료라고 적혀 있으면 유효한가요?

시험 수행과 지정 유효성 조건 충족을 별도로 확인해야 합니다.

K_Q를 K_Ic 열에 넣어 비교해도 되나요?

기호의 의미와 유효성 결론이 확인되기 전에는 같은 결과로 합치지 않습니다.

유효성 자료가 없으면 불합격인가요?

자료 미확인과 기준 미충족은 다른 상태입니다. 기관의 검토 근거를 요청합니다.
