피로 시편 표면 거칠기 차이를 로트 효과와 분리하기

피로시험에서 로트 A의 수명이 로트 B보다 길어도 두 로트의 시편 표면이 다르게 가공됐다면 로트 차이만 확인한 비교는 아닐 수 있습니다. 거칠기 평균 한 개를 보고서 끝에 붙이는 대신, 재료 로트와 가공 조건을 교차한 표에 개별 시편의 수명과 표면 정보를 연결해야 합니다.

재료 차이와 가공 차이가 같은 묶음에 들어갈 때

ZwickRoell의 공식 피로 설명은 표면 거칠기를 피로 곡선에 영향을 주는 요소 중 하나로 제시합니다. 재료와 열처리, 시편 형상과 하중 방식도 함께 언급합니다. 이를 특정 거칠기값으로 피로 수명을 예측하는 공식이라고 해석하지 않습니다. 여기서 할 일은 비교에서 함께 바뀐 조건을 찾아 결론의 범위를 정하는 것입니다.

가상 사례로 로트 A 시편은 한 가공 경로를 거쳤고 B는 다른 경로를 거쳤다고 가정합니다. A와 B의 수명 차이에는 로트와 가공 차이가 동시에 포함됩니다. 둘 중 하나의 영향이라고 단정하려면 그 구별을 뒷받침할 자료가 필요합니다. 실제 재시험을 임의로 지시하기보다 현재 자료의 교차 구조부터 확인합니다.

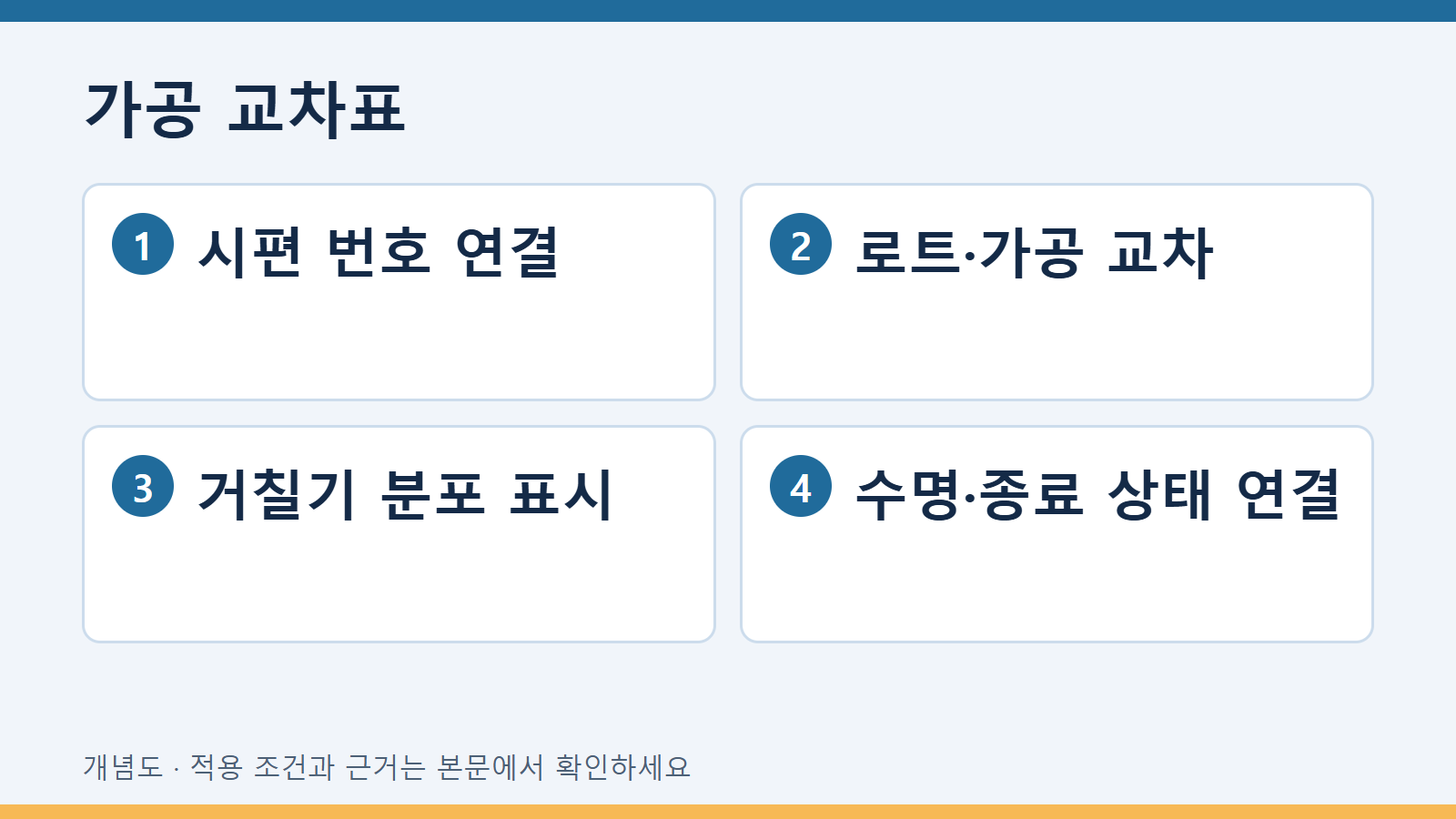

시편 한 개를 한 행으로 연결하기

가공 조건표에는 로트, 시편 번호, 채취 위치와 방향, 최종 가공 경로, 거칠기 측정 위치와 방향, 사용한 거칠기 매개변수와 필터 조건을 적습니다. 같은 Ra 표기라도 측정 방향과 평가 조건이 다르면 동일 관찰량이라고 보기 어려울 수 있습니다. 기기에서 출력된 표면 사진이나 프로파일을 시편 번호에 연결하면 거칠기 숫자만으로 사라지는 국부 특징도 검토할 수 있습니다.

피로 결과를 연결할 때는 응력 또는 변형 제어 조건, 진폭과 평균 조건, 파단 여부와 시험 종료 상태를 별도로 적습니다. 파단하지 않고 중단된 시편의 횟수를 파단 수명과 같은 값으로 합치지 않습니다. 거칠기 정보를 갖춘 시편과 누락된 시편을 구분하면 관찰 대상의 차이가 수명 비교에 들어왔는지도 확인할 수 있습니다.

평균 거칠기가 같은 경우에도 볼 정보

가상 자료에서 두 로트의 평균 Ra가 같더라도 개별 분포가 다를 수 있습니다. 한 로트는 대부분 비슷하고 다른 로트는 일부 시편만 매우 다르면 평균만으로 이를 알기 어렵습니다. 각 시편의 거칠기와 수명 대응을 표시하면 특정 가공 집단이나 위치가 결과 차이와 함께 나타나는지 관찰할 수 있습니다. 함께 나타났다는 사실은 인과 확정과 구별합니다.

가공 흔적의 방향과 응력이 작용하는 방향 관계도 시편 사진과 위치 정보로 남길 수 있습니다. 다른 표면 상태를 하나의 거칠기 수치로 모두 설명한다고 가정하지 않습니다. 눈에 띄는 흠집이 있더라도 그 흠집이 균열 시작점인지 확인하려면 별도 파면 증거가 필요합니다. 표면 숫자와 파단 위치를 같은 시편에 연결하는 일이 그 후속 확인을 가능하게 합니다.

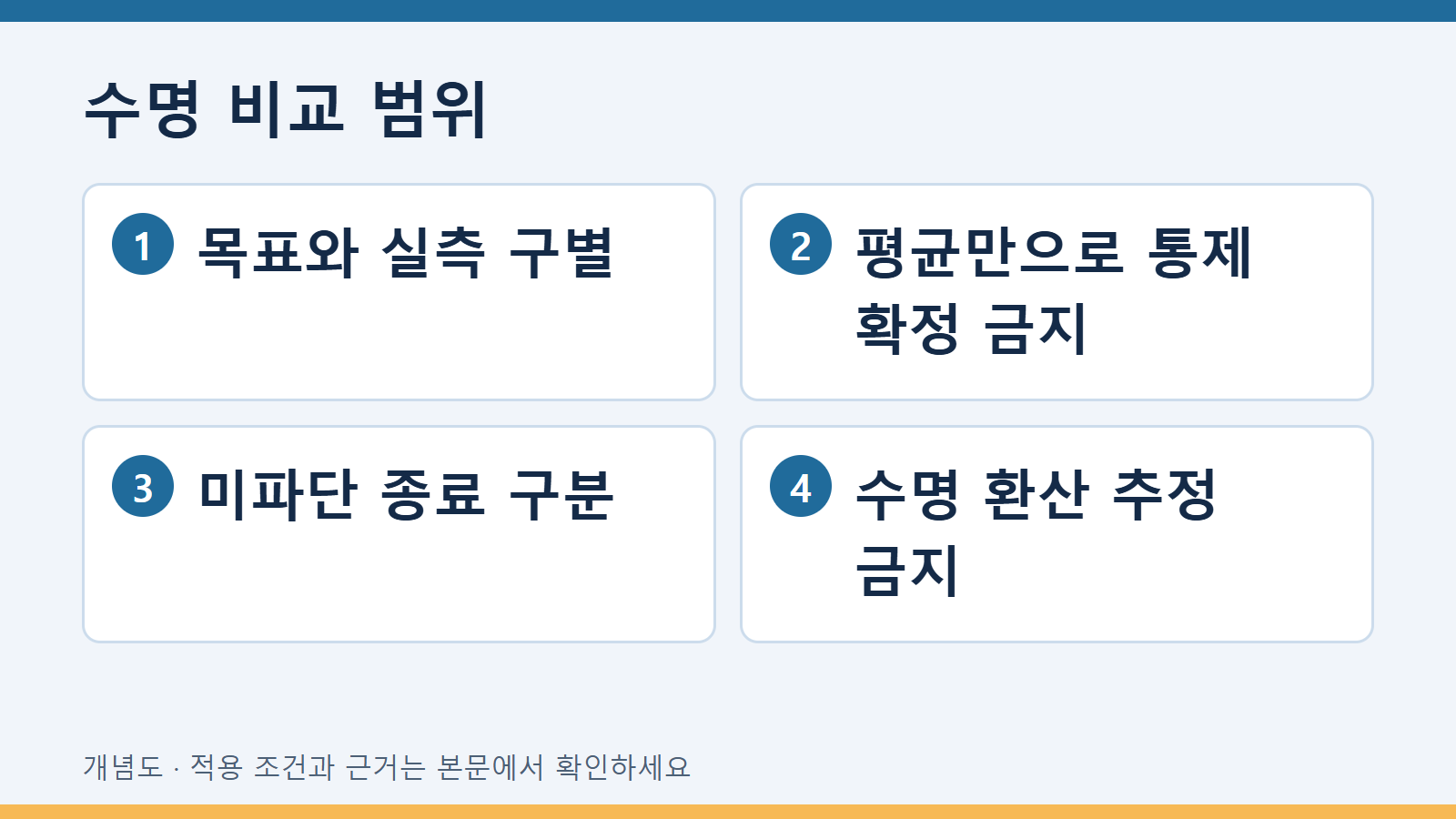

현재 비교로 답할 수 있는 결론 정하기

교차표에 A는 가공1만 있고 B는 가공2만 있다면 재료 로트와 가공이 분리되지 않았다고 표시합니다. A와 B 모두 가공1·가공2 시편이 있다면 각 조건에서 관찰한 차이를 검토할 수 있습니다. 그러나 시편 수와 선정, 시험 조건이 다르면 교차 칸이 채워졌다는 사실만으로 완전한 통제가 이루어졌다고 말할 수 없습니다.

최종 산출물은 로트×가공 조건표, 개별 거칠기 분포와 수명 대응 자료, 비교의 미확인 조건입니다. “로트 A가 우수하다”보다 “이번 가공·하중 조건에서 A 시편들의 결과가 이와 같았다”처럼 자료 범위를 유지합니다. 거칠기 차이가 발견되면 이를 근거 없이 제거한 보정 수명으로 바꾸지 않습니다. 표면 영향의 정량 모델은 별도로 검증할 사항입니다.

시편 준비를 외주로 맡겼다면 발주한 표면 목표와 실제 측정된 상태를 구별합니다. 목표값을 충족했다는 확인 문서가 없으면 발주 조건을 실측값 칸에 넣지 않습니다. 같은 가공 이름을 사용했어도 최종 표면이 동일했다고 단정하지 않으면 로트 비교가 실제 확보된 증거 수준을 넘지 않습니다.

파단 시작 위치를 확보한 경우에는 표면 관찰 위치와 서로 대응하는지 표시합니다. 다른 위치의 거칠기 측정을 균열 시작점의 실측 상태라고 대신하지 않습니다.

자주 묻는 질문

거칠기 평균이 같으면 표면 영향이 같나요?

개별 분포, 측정 조건과 국부 특징까지 같은지 확인해야 합니다.

거칠기가 크면 수명이 반드시 짧나요?

이 자료만으로 정량 방향과 크기를 확정하지 않습니다. 다른 시험 조건과 균열 증거가 필요합니다.

가공 조건을 기록하면 로트 효과를 분리할 수 있나요?

두 로트에서 가공 조건이 어떻게 교차하는지와 시험 자료의 비교 가능성을 확인해야 합니다.
