CSI 대물렌즈의 개구수와 가파른 피트의 누락점을 확인하기

렌즈 선택과 경사면의 유효점 분포를 대조하고 보간 최저점과 측정점을 분리한다. 이 글은 완료된 시험과 의뢰 문서를 검토하기 위한 실무 제안입니다.

CSI 대물렌즈의 개구수가 낮을 때 가파른 표면의 측정 데이터에 빈 영역이 나타날 수 있다. 공식 근거: NPL GPG116 copyright2010, PDFp44 printedp36, Slope angle handling

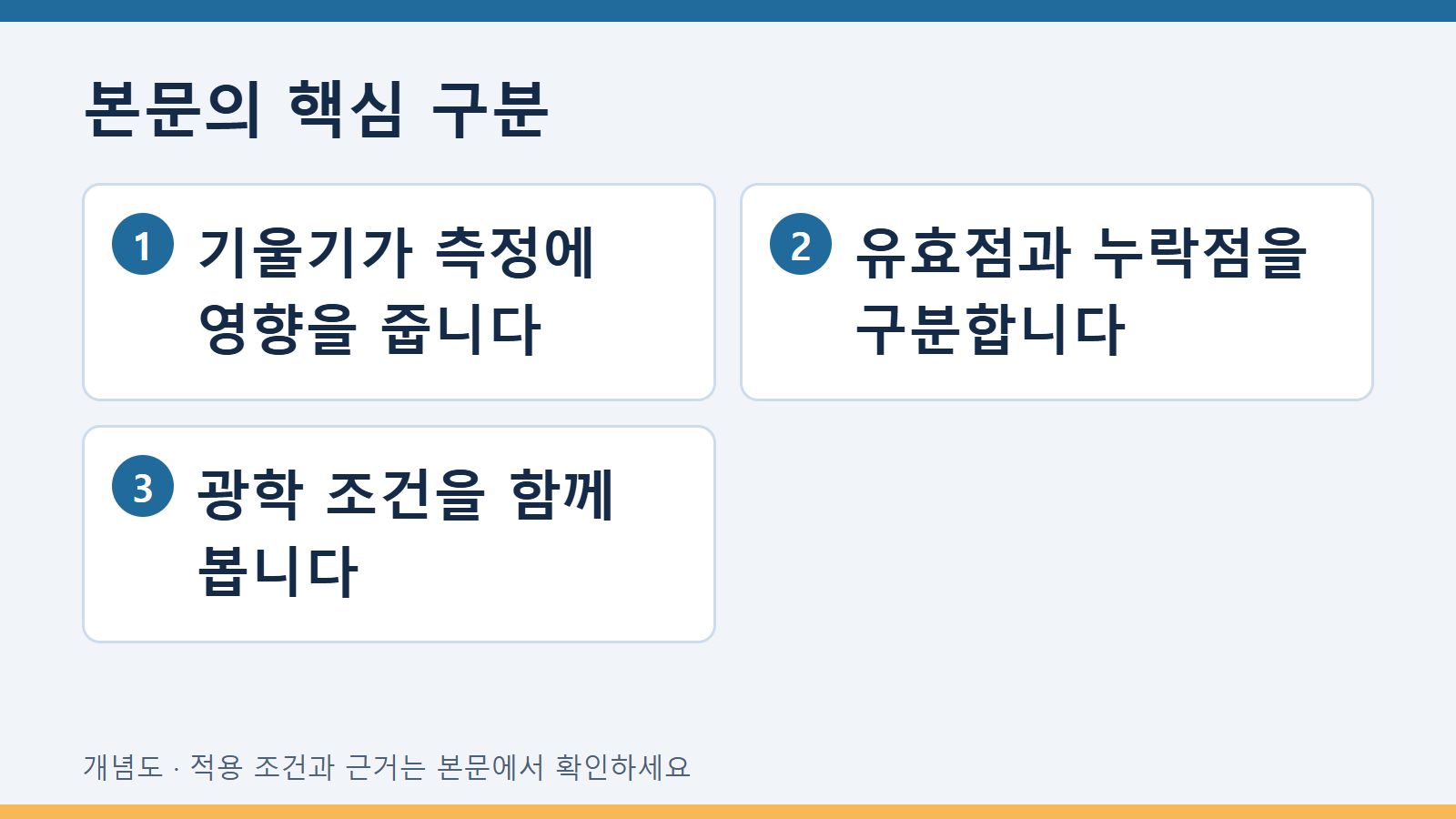

높이 지도와 유효점 마스크를 함께 봅니다

가파른 부식 피트를 CSI로 측정한 결과에서 필요한 산출물은 원높이 지도와 유효점 마스크의 대조입니다. 평활하게 보이는 그림만 받으면 측정된 영역과 채워 넣은 영역을 구분하기 어렵습니다. 사용한 대물렌즈, 개구수, 측정 영역, 원파일의 유효점 정보를 받습니다. 화면의 최저점이 실제 유효점인지 처리로 생성된 값인지 먼저 표시합니다.

배율만으로 경사면 대응을 판단하지 않습니다

NPL은 높은 개구수와 낮은 개구수에서 다루는 표면 기울기 범위가 다름을 설명합니다. 배율이 높은 렌즈라는 이름만으로 피트 벽을 충분히 측정했다고 결론 내리지 않습니다. 실제 렌즈의 개구수와 기울기 처리 범위 정보를 연결합니다. 이 글은 특정 개구수를 모든 피트에 추천하거나 피트 기울기의 합격 숫자를 만드는 방법이 아닙니다.

누락의 위치를 형상과 대조합니다

유효점 마스크의 빈 영역이 피트 벽이나 바닥 주변에 집중되는지 표시합니다. 누락 위치가 경사면과 대응한다면 렌즈 조건을 검토할 단서가 되지만 그것만으로 모든 누락 원인을 확정하지 않습니다. 오염과 시료 상태, 획득 조건도 담당자가 검토해야 합니다. 빈 영역을 실제로 얕은 영역이나 재료가 없는 구멍이라고 표현하지 않습니다.

가상 보간 지도 사례

가상 사례에서 높이 지도는 매끄럽게 표시되었지만 원유효점 마스크는 피트 벽 일부를 비워 두었습니다. 담당자는 보간 설정을 확인해 채워진 부분을 따로 표시했습니다. 기존 결과를 지우지 않고 유효점만 사용하는 검토 그림을 추가했습니다. 바닥 접근이 확인되지 않은 경우 최대 피트 깊이의 확정값이라는 표현을 사용하지 않았습니다.

재획득 요청의 목적을 명확히 합니다

기관에는 어느 위치의 유효점을 확보하려는지와 기존 렌즈 조건을 전달합니다. 렌즈를 바꾸었을 때 같은 좌표와 영역에서 비교할 수 있는 자료를 요청합니다. 측정 영역이나 처리까지 달라졌다면 변화의 원인을 렌즈 하나로 단정하지 않습니다. 코팅·기재 경계의 반사 위상 차이는 별도 과업이며 이 글은 경사면 누락과 보간의 구분에 집중합니다.

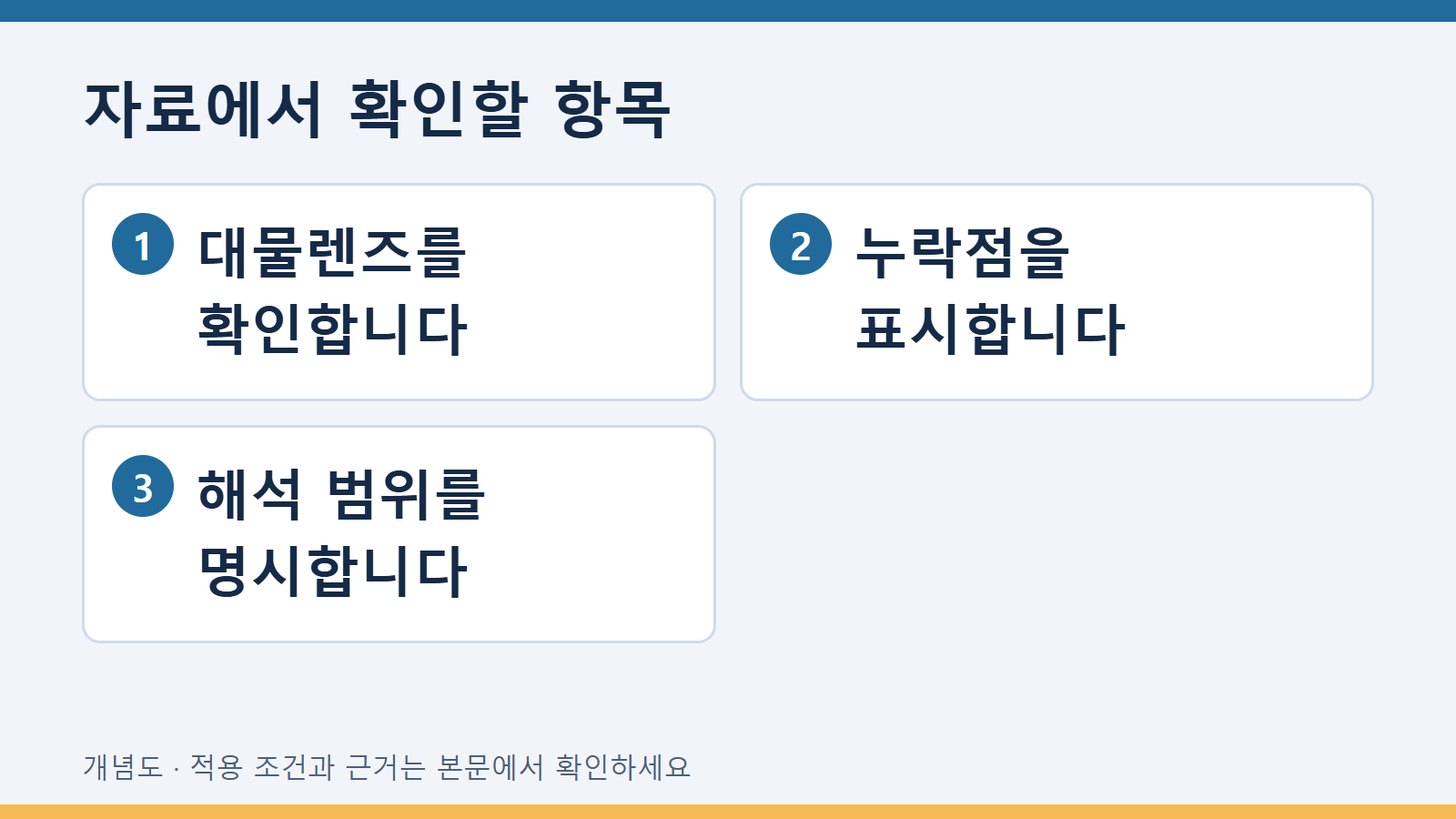

검토 결과를 전달할 산출물

아래는 이번 문제에 맞춘 작성 예시입니다. 각 행의 구분이 실제 파일이나 도면에 보이도록 연결합니다.

자주 묻는 질문

배율이 높으면 빈 점이 없나요?

개구수와 렌즈 조건도 확인합니다.

보간한 점도 측정점인가요?

원유효점과 구분하여 표시합니다.

빈 영역은 모두 기울기 때문인가요?

경사면 대응은 검토 단서이며 다른 원인도 확인합니다.
