DMA 저장탄성률과 손실탄성률을 온도별로 읽기

DMA 보고서에서 저장탄성률, 손실탄성률과 tanδ가 한 그림에 나타납니다. 손실탄성률 피크가 있는 온도를 저장탄성률의 값처럼 읽거나, tanδ가 큰 곳을 가장 단단한 구간이라고 해석해도 될까요? 각 곡선은 서로 다른 정보를 나타냅니다. 이 글에서는 같은 온도에서 세 지표를 나란히 읽고 시험 조건과 전이 평가 지표를 연결한 판독표를 작성합니다.

세 지표의 역할을 구분합니다

ASTM D4065-20의 공개 설명은 탄성률과 손실탄성률이 온도·주파수·시간에 따라 달라지는 자료임을 설명합니다. 전이 영역의 탄성률 변화와 손실탄성률·tanδ 지표도 구분합니다. 공개 Scope는 시험 조건 차이에 따른 불일치와 조건 보고를 다룹니다. 실제 보고서의 E′·E″ 기호와 tanδ 정의는 해당 시험 자료에서 확인합니다. 여기서는 확인하지 않은 세부 평가 조항이나 특정 재료의 전이 온도를 적용하지 않습니다.

보고서가 tanδ를 E″/E′로 정의한 경우 이는 비율이며 탄성률 자체가 아닙니다. 그 정의 아래에서는 분모 E′의 감소와 분자 E″의 증가를 원곡선에서 따로 확인해야 비율 변화의 경로를 구분할 수 있습니다. tanδ 하나만 읽어 재료의 강성이나 실제 부품의 하중 지지 능력을 확정하지 않습니다. 세 열의 단위와 정의를 확인한 뒤 같은 온도에서 대응한 값을 기록합니다.

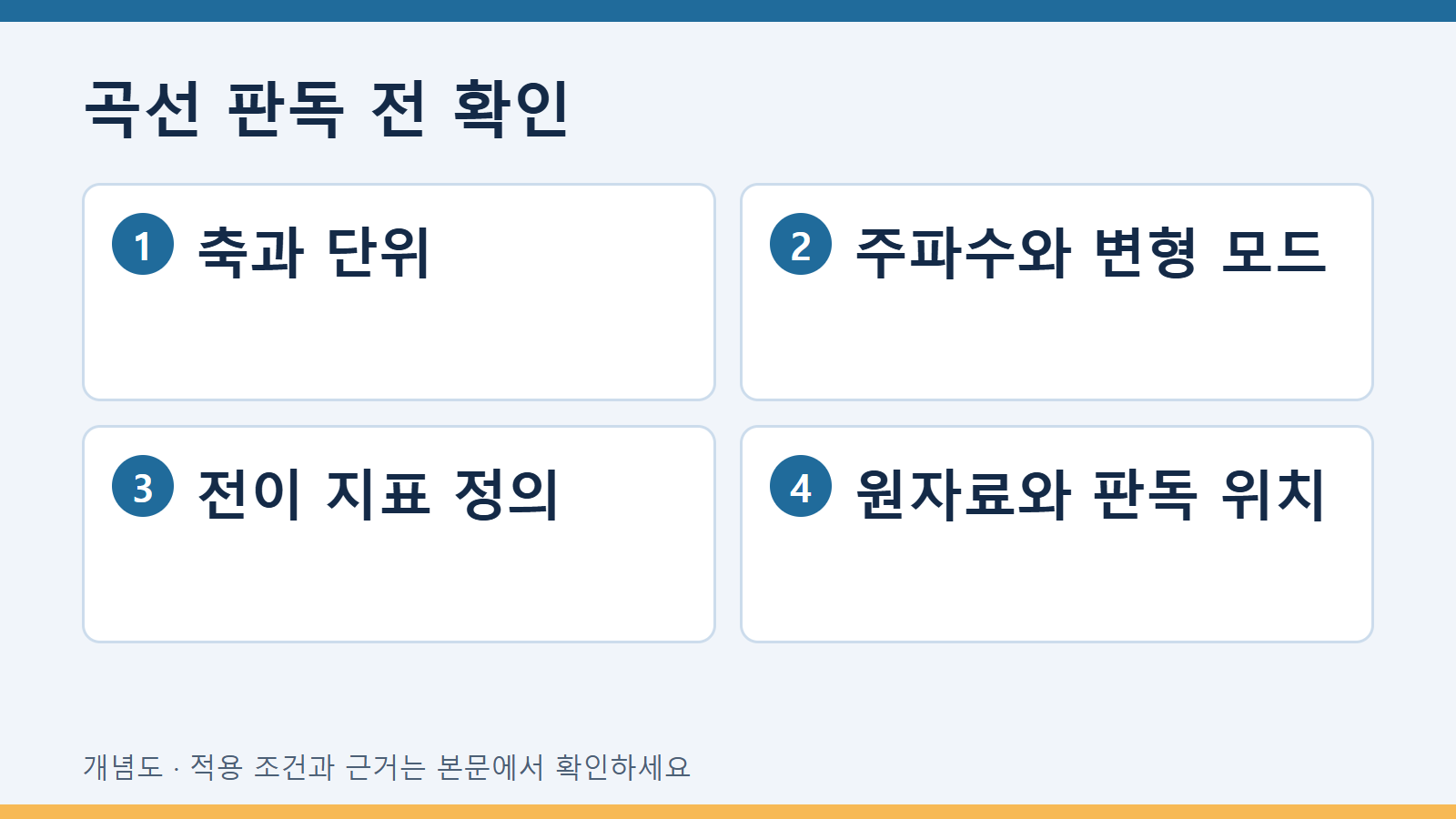

두 세로축과 로그 눈금을 먼저 확인합니다

그래프에는 탄성률과 tanδ에 서로 다른 세로축을 사용하는 경우가 있습니다. 곡선 색과 범례, 어느 축에 대응하는지 표시합니다. 화면상 높이가 비슷한 두 곡선이라고 물리적인 값이 같다고 읽지 않습니다. 탄성률 축이 로그라면 화면의 중간 높이를 산술 평균값으로 읽는 것도 피해야 합니다. 가능하면 원데이터의 해당 행을 사용하고 그림에서 읽은 값은 그 한계를 표시합니다.

온도 열이 프로그램 목표값인지 측정값인지도 확인합니다. 다른 곡선을 같은 온도에 대응시킬 때 각 파일의 온도 정의가 달라지면 비교의 기준이 달라집니다. 판독표에는 파일 식별, 온도 열의 의미와 사용한 행을 남깁니다. 그림을 확대해 숫자를 더 세밀하게 읽었다고 원측정의 해상도가 개선됐다고 주장하지 않습니다.

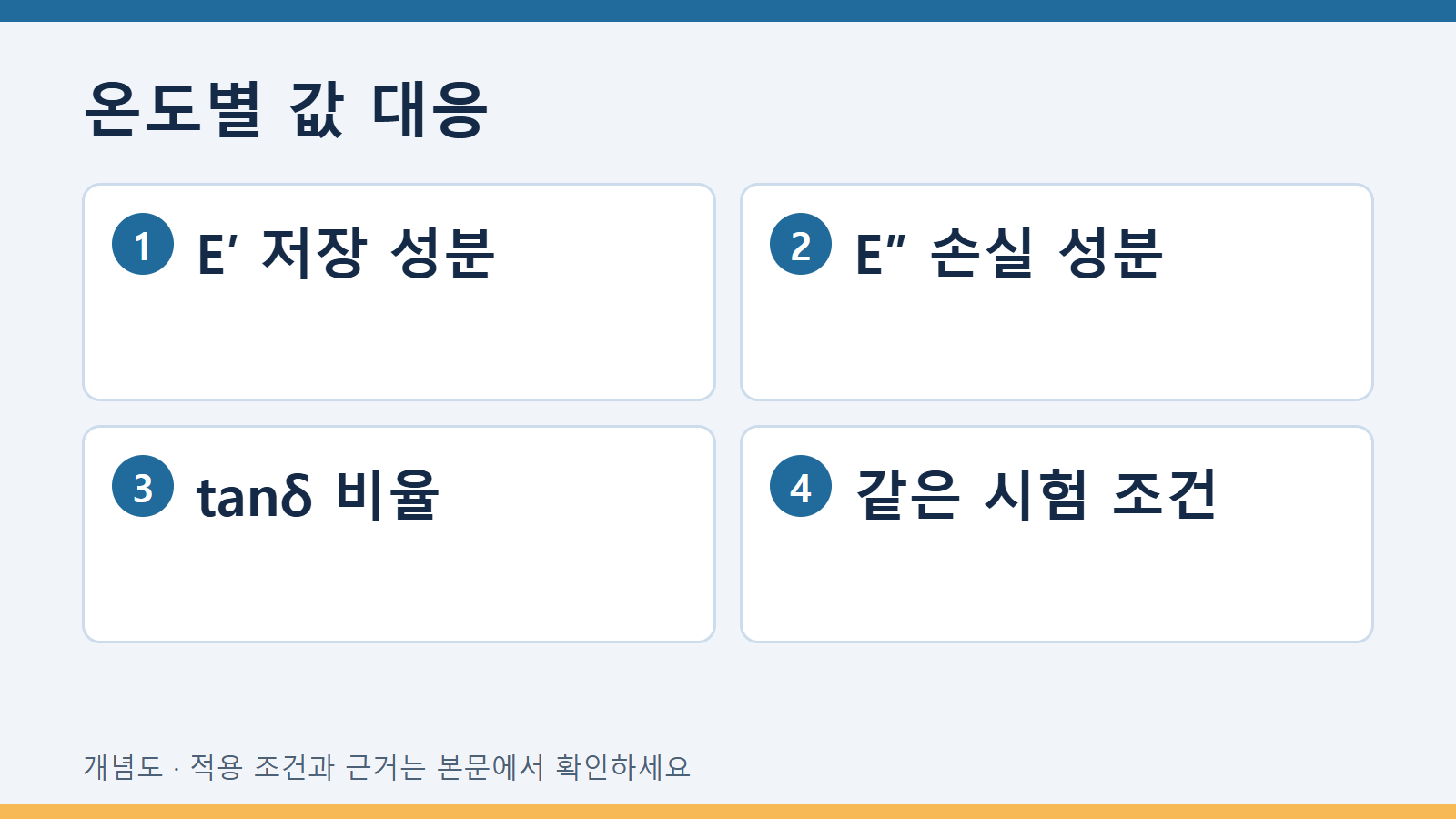

온도별 판독표의 구성

같은 온도의 자료가 없다면 보간한 값과 직접 측정한 값을 구분합니다. 보간에 사용한 구간과 방법도 표시합니다. 세 곡선의 각각 다른 온도에서 읽은 값을 한 행에 넣고 같은 온도의 지표라고 쓰지 않습니다. 자료 간격이 큰 부분은 작은 전이를 정밀하게 구분한 것처럼 표현하지 않습니다.

가상 사례: tanδ가 커진 구간

교육용 가상 자료에서 온도가 증가하면서 tanδ가 커졌지만 E′은 낮아졌습니다. 이때 비율이 커졌다는 사실을 저장탄성률이 높아졌다는 문장으로 바꾸지 않습니다. 같은 온도에서 E″의 변화도 대조하고 세 곡선의 관찰을 각각 적습니다. 이 판독은 시험 조건에서 나타난 자료 해석이며 실제 부품의 합격 판정이나 설계 허용값이 아닙니다.

다른 사례에서 두 파일의 E′ 곡선이 다르게 나타나지만 주파수와 변형 모드도 다릅니다. 그 차이를 온도 영향만으로 설명하지 않고 조건별로 나눕니다. 동일 조건의 자료가 부족하면 서로 다른 조건에서 얻은 곡선이라는 한계를 보고합니다. 단위 환산만으로 주파수나 변형 모드 차이가 없어지지는 않습니다.

유리전이 온도에는 평가 지표를 붙입니다

ASTM D4065-20 공개 5.2는 전이 영역에서 탄성률의 변화와 손실탄성률·tanδ 곡선의 최대값을 각각 설명합니다. 보고서의 Tg 숫자를 옮길 때는 실제 적용 방법이 어느 곡선의 어떤 위치를 지표로 정했는지 함께 적습니다. 서로 다른 지표의 온도가 다르다는 사실만으로 한쪽이 오류라고 결정하지 않습니다. 실제 적용 방법의 지표 정의와 판독 조건을 확인합니다.

피크 위치를 선택했다면 원곡선과 선택 지점을 연결합니다. 여러 피크나 어깨가 보이는 경우 하나를 유리전이로 임의 지정하지 않고 평가 근거를 요청합니다. 평활화나 다른 처리를 거친 곡선이라면 처리 이력을 보존합니다. 같은 숫자를 얻기 위해 판독 지표를 바꾸는 대신 다른 지표의 결과를 별도로 표시합니다.

보고서의 완성 조건

최종 자료에는 세 곡선의 정의, 축·단위, 온도별 대응값과 시험 조건을 포함합니다. 전이 온도를 보고한다면 지표와 판독 출처를 붙입니다. 읽을 수 없는 축이나 누락된 주파수는 미확인 항목으로 남깁니다. 보고서의 한 줄 숫자만으로 서로 다른 곡선의 의미를 합치지 않습니다.

이 판독표는 곡선의 정보 구조를 명확히 하는 도구입니다. 측정 장비의 운용 조건이나 재료별 사용 온도 한계를 정하지 않습니다. 실제 시험의 타당성과 제품 적용은 필요한 방법, 조건과 책임 범위에 따라 별도로 검토합니다.

확인한 근거와 적용 범위

공식 원문의 ASTM D4065-20 공개 Significance and Use 5.1–5.2, Scope 1.5–1.6를 확인했습니다. 공개 근거는 위에서 설명한 핵심 구분에 사용했습니다. 이 글의 표·가상 사례·검토 순서는 작성 제안이며 규격의 필수 양식이 아닙니다. 2026년 10월 4일 확인한 자료를 바탕으로 하며, 적용 표준과 제조사 자료의 판번호는 실제 사용 시점에 확인합니다.
