EIS 데이터의 주파수 순서가 파일마다 다른 경우

파일 A는 높은 주파수부터, 파일 B는 낮은 주파수부터 저장돼 있으면 같은 행끼리 뺀 값은 서로 다른 주파수의 차이일 수 있다. 그림의 반원 모양이 비슷해도 행 순서와 실제 측정 순서가 같은지는 별도 문제다. 정렬 전에 원래 행번호와 측정 시각을 보존한다.

주파수를 비교의 키로 사용한다

Gamry EIS 기초 설명은 Nyquist의 한 점이 한 주파수의 임피던스임을 설명한다. Nyquist 좌표만 보면 그 점의 주파수를 직접 알기 어렵고 Bode는 주파수를 축에 표시한다. 따라서 비교 행은 같은 그림 위치나 파일 행번호 대신 실제 주파수와 연결한다.

주파수 단위가 Hz인지 각주파수인지 확인하고 임피던스 실수·허수부의 표기와 부호도 읽는다. 같은 숫자로 보이는 열을 헤더 확인 없이 대응시키지 않는다. 원자료 열과 변환한 비교 열을 분리하면 후처리 오류를 다시 찾을 수 있다.

정렬은 측정 시간을 바꾸지 않는다

가상 A파일이 1000, 100, 10Hz, B파일이 10, 100, 1000Hz 순서로 저장돼 있다고 하자. 행번호를 맞추면 첫 행은 1000Hz와 10Hz의 비교다. 주파수 기준으로 연결하면 같은 주파수끼리 비교할 수 있지만 그 주파수를 언제 측정했는지까지 같아지지는 않는다.

공식 자료는 EIS 측정 중 상태 변화가 문제가 될 수 있음을 설명한다. 따라서 반대 방향의 실제 스윕에서 차이가 보이면 정렬만 고쳐 원래 동일 조건이 됐다고 주장하지 않는다. 저장 정렬만 반대였는지 실제 측정 방향도 반대였는지를 시각·실행 로그로 확인한다. 자료가 없으면 두 가능성을 제한으로 남긴다.

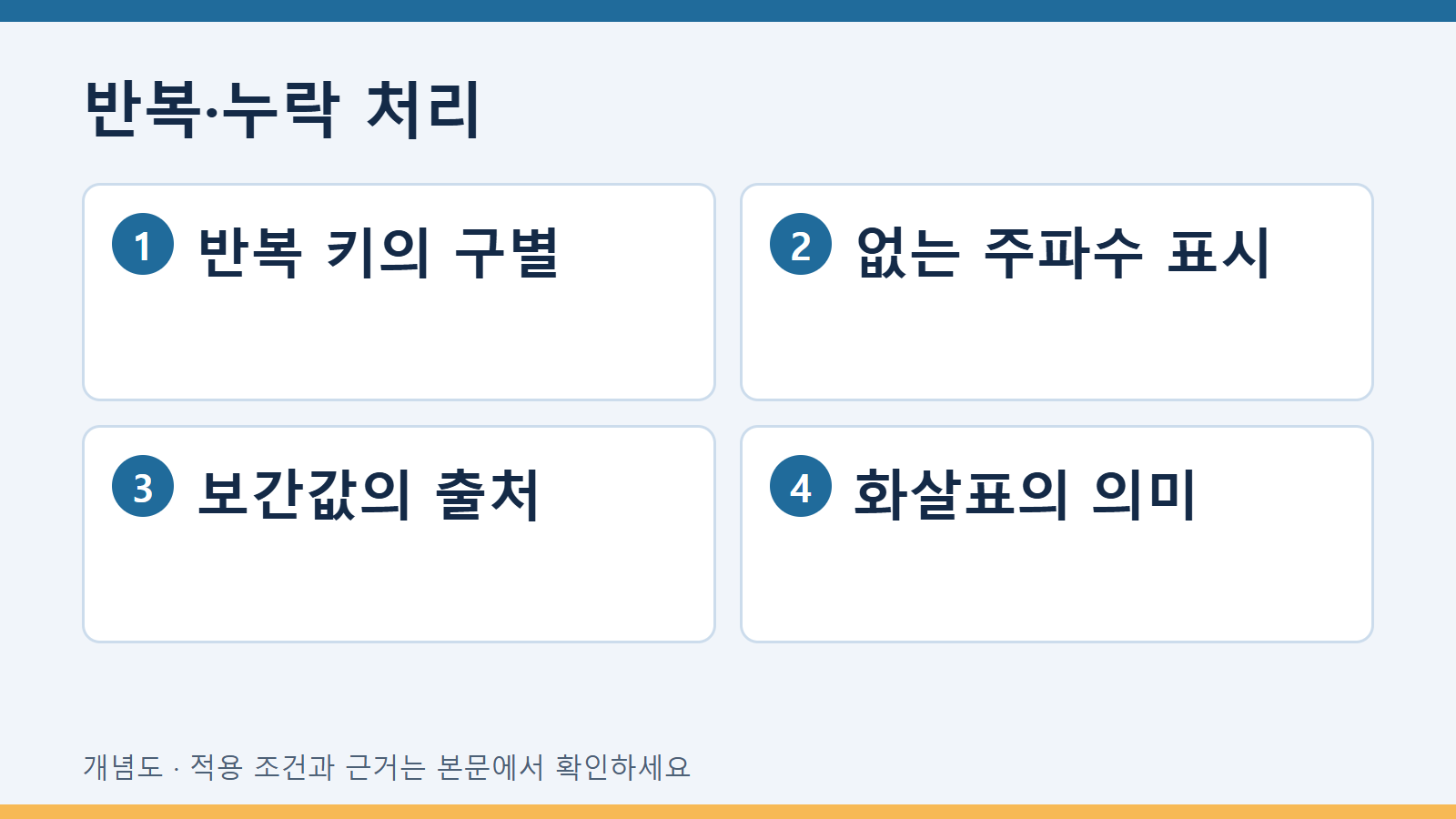

반복 주파수와 누락 주파수를 유지한다

한 파일에 같은 주파수가 두 번 있으면 주파수만을 키로 연결할 때 행이 여러 개 대응될 수 있다. 원래 행번호·시각·실행 구간을 추가 키로 사용한다. 반복 관찰을 자동으로 평균내면 시간 변화가 숨을 수 있으므로 평균의 목적과 조건을 먼저 정한다.

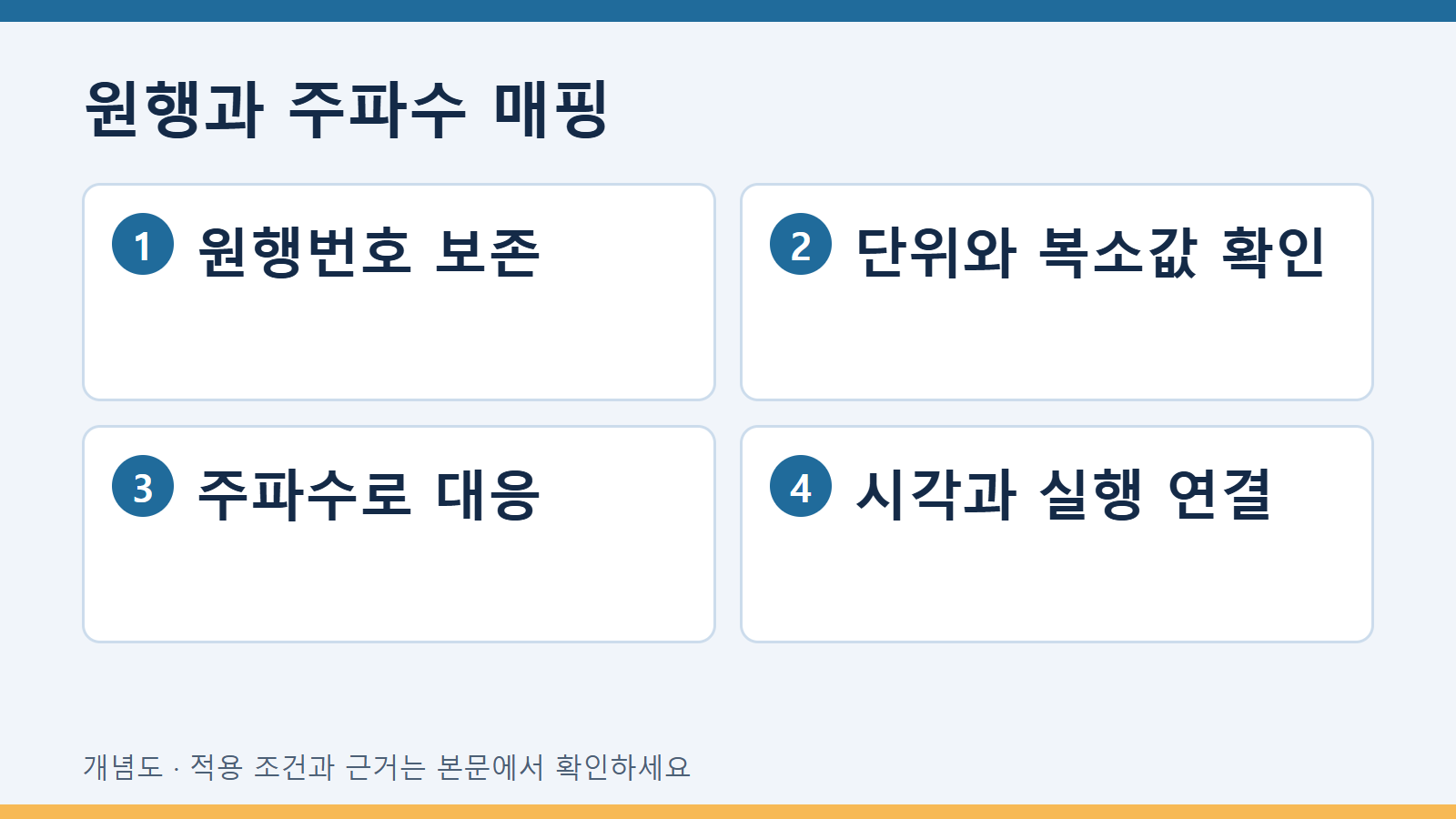

다른 파일에 없는 주파수는 대응 없음으로 남긴다. 보간해서 만든 값은 측정값과 별도 표시한다. 특히 대수 주파수 축을 사용하는 표시와 실제 값 계산의 정의를 혼동하지 않는다. 산출물은 원행번호, 주파수, 시각, 대응 행, 직접 비교 가능 여부의 매핑표다. 원자료를 정렬한 뒤 원행번호를 삭제하지 않는다.

그림의 진행 방향을 원자료와 연결한다

Nyquist에 화살표나 점 번호를 붙일 때 그것이 증가 주파수 방향인지 실제 측정 시간 방향인지 명시한다. 둘은 저장 정렬에 따라 달라질 수 있다. 부식 상태가 달라졌다는 원인 해석 전에 같은 주파수의 같은 종류 값이 비교됐는지 먼저 확인한다.

P114는 순환 분극의 전위 순서를 시간과 연결하는 과업이다. 여기서는 EIS의 복소 임피던스 한 쌍을 주파수별로 매핑하고 반복·누락 키를 해결한다. 정렬은 유효성 검증을 대신하지 않으며 최종 보고에는 저장 순서와 실제 실행 순서의 확인 범위를 함께 적는다.

자주 묻는 질문

주파수 오름차순으로 정렬하면 해결되나요?

행 대응은 고칠 수 있지만 실제 측정 시각이나 상태 변화는 없어지지 않는다.

반복 주파수는 평균내도 되나요?

서로 다른 시점·구간인지 확인한 뒤 평균의 목적을 정한다.

Nyquist 그림만으로 행을 대응할 수 있나요?

주파수 정보가 직접 보이지 않을 수 있다. 원자료의 주파수와 복소값을 함께 연결한다.
