다층 도막 테이프 시험에서 층간 탈락을 기재 접착 실패로 읽지 않기

2026년 10월 12일 읽는 시간 약 4분

노출된 층을 적층 정보와 연결하여 층간 탈락과 기재까지의 탈락을 구분한다.

도막의 탈락 경계 — 층간과 기재 접착 구분 — 도막의 탈락 경계의 핵심 주제를 보여 주는 썸네일

테이프 부착 시험은 시편의 시각 평가에 영향을 받으며, 다층 도막에서는 층 사이 박리가 기재와 도막의 접착 평가와 다를 수 있다. 공식 근거: ASTM D3359-23, official abstract significance5.5, scope1.5; visual assessment and multicoat failure

사진을 판정 단계별로 배열합니다

크로스컷 사진에 보이는 조각을 모두 탈락 면적으로 세기 전에 필요한 산출물은 절개 전후와 평가 시점의 사진 대조판입니다. 원사진, 방향, 절개 영역, 사진 시점, 시험 단계의 기록을 연결합니다. 이미 촬영된 사진이 없으면 없다고 표시하며 나중 사진을 이전 단계 사진처럼 사용하지 않습니다. 사진의 조각이 절개 과정에서 나온 것인지 시험 후 탈락인지 확인할 자료를 분리합니다.

확실한 탈락과 불명확한 조각을 구분합니다

관찰표에는 노출된 영역, 붙어 있는 도막, 이동 가능한 찌꺼기로 의심되는 부분, 판단할 수 없는 영역을 따로 표시합니다. 의심 조각을 제거한 뒤 원사진을 대체하지 않습니다. 해당 방법이 정한 평가 시점과 시료 처리 조건은 실제 적용 표준에서 확인해야 합니다. 공개 D3359 설명은 시각 평가의 중요성을 보여 주지만 임의 세척이나 찌꺼기 제거 절차를 허용하는 근거는 아닙니다.

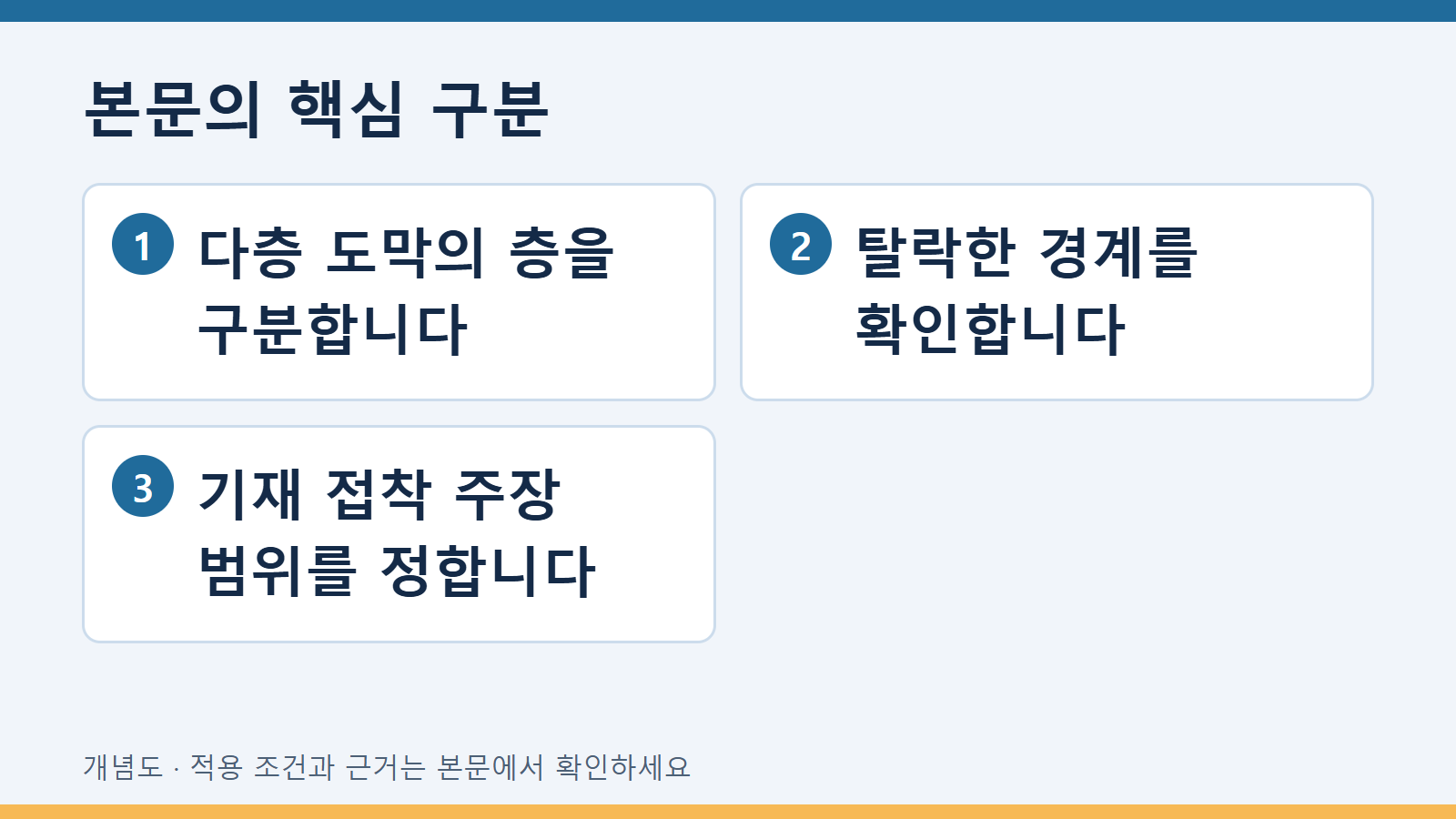

본문의 핵심 구분: 다층 도막의 층을 구분합니다 · 탈락한 경계를 확인합니다 · 기재 접착 주장 범위를 정합니다 — 본문의 핵심 구분 — 다층 도막의 층을 구분합니다 / 탈락한 경계를 확인합니다 / 기재 접착 주장 범위를 정합니다

층 사이 경계를 함께 확인합니다

탈락 아래 보이는 색이 기재인지 다른 도막 층인지 확인합니다. 다층 도막의 층 사이 박리를 바로 기재 접착 실패라고 기록하지 않습니다. 사진으로 분명하지 않다면 공정 적층 자료와 분석기관의 관찰 설명을 요청합니다. 이 글은 ISO2409와 ASTM D3359를 같은 판정표로 통합하지 않으며, 적용 방법과 판본을 결과에 표시합니다.

가상 적층 경계 사례

가상 사례에서 회색 기재 위에 붉은 하도와 흰 상도가 있는 시편을 검사했습니다. 시험 후 흰 상도가 빠진 영역에 붉은 층이 남았다면 이 관찰은 곧바로 기재가 노출됐다는 뜻이 아닙니다. 담당자는 실제 적층도와 관찰면의 설명을 연결해 상도·하도 경계의 탈락이라는 후보를 남겼습니다. 도료의 색만으로 층 정체를 확정하지 않고 기관의 관찰 확인을 연결했습니다. 이 경우 기재 접착의 수치나 등급은 별도 근거 없이 채울 수 없습니다.

판정 근거를 사진 위에 남깁니다

대조판에는 확정 관찰과 해석 대기 영역이 구분되어야 합니다. 최종 등급은 적용 시험법의 평가 규칙을 확인한 담당자가 정하며, 여기서는 사진의 모든 밝은 부분을 자동으로 결함 면적으로 세는 규칙을 제시하지 않습니다. 결과를 재검토할 때 원사진과 표시본을 함께 유지하면 관찰 근거가 사라지지 않습니다.

검토 결과를 전달할 산출물

아래는 이번 문제에 맞춘 작성 예시입니다. 각 행의 구분이 실제 파일이나 도면에 보이도록 연결합니다.

대조 항목	확인 자료	얻게 되는 판단
시점	절개 전후·평가 사진·원본	찢김과 남은 찌꺼기의 관찰 단계 구분
경계	기재·각 도막 층·탈락 위치	층 사이 실패와 기재 접착 구분
평가	확정·불명확 영역·실제 방법	사진 인상을 자동 등급으로 바꾸지 않음
