압흔 간격이 좁은 경도맵을 다시 설계하기

경도맵의 색이 매끄럽게 이어진다고 해서 모든 측정점이 독립적인 자료라는 뜻은 아닙니다. 압흔을 촘촘히 배치하면 이웃 압흔과 시편 가장자리의 영향을 검토해야 합니다. 이 글에서는 기존 압흔의 좌표, 실제 크기와 적용 방법을 연결해 재측정 후보 위치를 정리한 배치 검토표를 작성합니다. 장비의 자동 측정 프로그램을 실행하거나 임의의 간격을 지시하는 절차는 아닙니다.

격자 간격과 압흔 크기를 함께 읽습니다

Struers의 공식 설명은 비커스 압흔이 주변 재료를 변형시키므로 압흔 사이와 시편 가장자리의 간격을 검토해야 한다고 설명합니다. 구체 조건은 실제 적용 표준에서 확인하라는 안내도 제시합니다. 이 글에서는 공급자 설명의 숫자를 모든 재료에 공통인 배치 규칙으로 채택하지 않습니다.

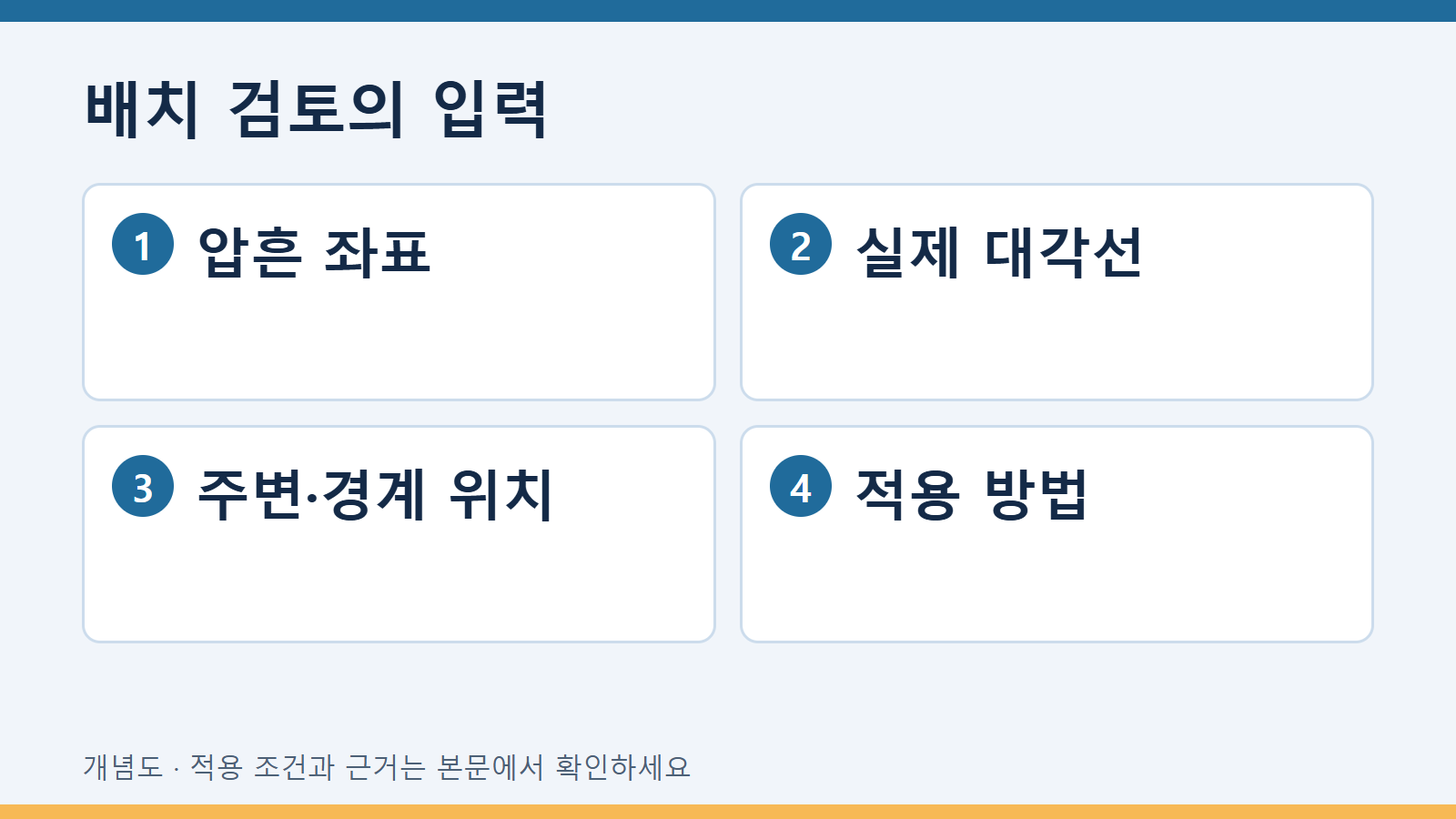

기존 맵에서 격자 간격만 읽지 말고 압흔별 실제 대각선과 좌표를 연결합니다. 같은 하중을 사용해도 각 위치의 압흔 크기가 같다고 가정하지 않습니다. 배치가 같은 거리로 보이더라도 실제 크기와의 관계는 위치별로 검토해야 합니다. 대각선을 확인할 원영상이 없다면 그 항목을 미확인으로 표시합니다.

간격이 무엇을 뜻하는지 확인합니다

표준이나 절차에서 말하는 간격이 중심 사이 거리인지 다른 정의인지 읽고 출처를 적습니다. 압흔 모서리 사이의 빈 공간과 중심 사이 거리를 같은 열에 섞지 않습니다. 실제 배치 좌표에서 계산한 거리에는 좌표 단위와 사용한 변환을 남깁니다. 화면을 눈대중으로 본 거리를 실제 좌표 계산값이라고 표시하지 않습니다.

압흔과 시편 가장자리의 관계도 따로 기록합니다. 가장자리라는 표현이 원래 외표면인지 준비 과정의 절단면인지, 관찰하려는 층 경계와는 어떤 관계인지 위치도에 표시합니다. 이 글에서 내부 계면을 모든 표준의 시편 가장자리와 동일하게 취급하지 않습니다. 경계 종류별 적용 범위는 담당자가 확인해야 합니다.

배치 검토표의 항목

항목	연결 자료	검토 내용
압흔 식별	점 번호·원영상·좌표	맵의 값과 같은 점인가
압흔 크기	대각선 두 값·판독 이력	실제 크기를 확인했는가
이웃 관계	이웃 점·거리·단위	적용 간격 정의와 대응하는가
경계 관계	외표면·절단면·계면의 위치	어느 조건을 검토하는가
검토 상태	유지·추가 확인·재측정 후보	상태의 근거가 있는가

모든 점을 이웃 목록에 연결하면 구역별 문제를 좁힐 수 있습니다. 좌표가 없는 결과에는 색상맵의 픽셀 위치를 임의의 측정 위치로 대체하지 않습니다. 사용한 장비 좌표와 시편 기준점의 관계를 요청합니다. 이미지가 회전되거나 크기가 바뀌었다면 표시 좌표와 실제 위치의 관계를 먼저 확인합니다.

교육용 가상 맵의 두 구역

가상 맵 H에는 같은 격자로 배치한 구역 A와 B가 있고 B의 압흔이 더 크게 관찰됐다고 가정합니다. 검토표에는 두 구역의 격자 간격은 같고 실제 압흔 크기는 다르다고 적습니다. 따라서 같은 배치가 같은 조건을 충족한다고 자동 판단하지 않습니다. 실제 방법의 간격 정의에 맞춰 각 이웃 관계를 검토합니다.

A의 좌표와 영상은 확보됐지만 B에는 색상 결과만 있다면 자료의 수준도 나눕니다. A의 확인 결과를 B 전체에 복사하지 않습니다. B는 원영상과 판독값을 추가 요청할 구역으로 표시합니다. 미확인 위치를 이미 유효한 점으로 포함한 평균값을 최종 결과로 확정하지 않습니다.

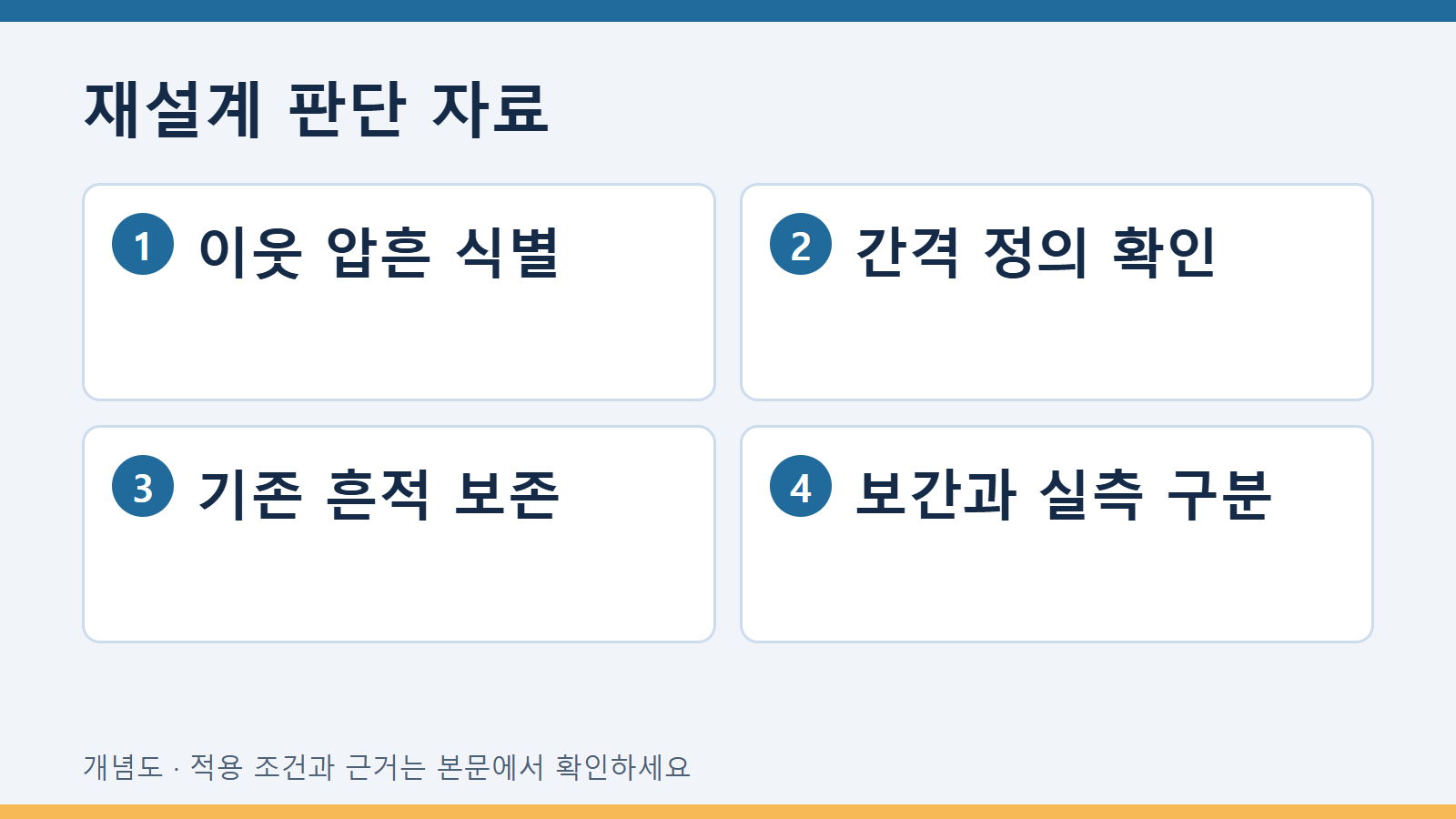

재측정 후보는 기존 흔적과 함께 표시합니다

새 배치를 검토할 때 기존 압흔의 위치를 지우지 않습니다. 새 점이 기존 압흔 근처에 놓이는지 확인해야 하기 때문입니다. 시편의 다른 구역을 후보로 삼는다면 같은 재료 상태를 비교할 수 있는지와 관찰 목적을 기록합니다. 더 멀리 떨어진 점이라고 같은 조직 구역을 평가한다고 보장할 수는 없습니다.

시험 하중이나 방법을 변경하는 후보는 별도 조건으로 표시합니다. 간격을 확보하려고 바꾼 조건의 결과를 이전 조건과 같은 경도값으로 바로 합치지 않습니다. 실제 변경 가능성과 결과의 비교 범위는 적용 방법을 확인한 책임자가 검토해야 합니다. 이 글에서 시편 재연마나 다른 압입 작업의 운전 조건을 지시하지 않습니다.

색상 보간과 측정점을 구분합니다

맵의 연속 색상 중에는 측정하지 않은 위치를 보간한 부분이 있을 수 있습니다. 보고서에는 실제 측정점과 보간 표시를 구분합니다. 촘촘한 색상 픽셀이 실제 압흔의 개수라고 해석하지 않습니다. 제외 또는 검토 중인 점을 사용한 색상 표현이라면 그 상태도 범례와 연결해야 합니다.

특정 압흔을 제외할 때에는 원값, 사유와 위치를 보존합니다. 색상이 보기 좋게 이어지도록 불리한 값을 제거하지 않습니다. 간격 문제가 의심된다는 사실과 그 점의 영향을 확정했다는 판단을 구분합니다. 최종 표는 유효성을 검토한 범위와 남은 질문이 보이는 형태여야 합니다.

자주 묻는 질문

격자 간격이 일정하면 충분한가요? 실제 압흔 크기와 경계의 관계를 적용 방법의 정의에 맞춰 확인해야 합니다.

점 수를 늘리면 더 신뢰할 수 있나요? 점 수만으로 간격과 자료 적합성이 보장되지 않습니다. 필요한 구역과 유효한 배치의 관계를 먼저 검토합니다.

확인한 근거와 적용 범위

공식 원문의 Indent spacing 및 Operator 항목를 확인했습니다. 공개 근거는 위에서 설명한 핵심 구분에 사용했습니다. 이 글의 표·가상 사례·검토 순서는 작성 제안이며 규격의 필수 양식이 아닙니다. 2026년 10월 4일 확인한 자료를 바탕으로 하며, 적용 표준과 제조사 자료의 판번호는 실제 사용 시점에 확인합니다.
