장시간 시험에서 신율계 재영점 조정 이력 처리

장시간 시험에서 신율계 표시가 재영점 후 갑자기 0으로 돌아가면 시편의 변형이 사라졌다는 뜻은 아닐 수 있습니다. 측정 기준이 바뀐 사건과 실제 시편 변화가 같은 그래프에 겹칩니다. 재영점 전후의 원신호와 작업 이력을 연결해야 누적 변형을 복구할 근거가 있는지 판단할 수 있습니다.

표시 영점과 시편의 상태를 구별하기

ZwickRoell 공식 설명은 신율계를 하중을 받는 시편의 연신 측정 장치로 설명하고 초기 표점거리와 측정 범위를 적용 조건에 연결합니다. 영점은 신호를 어떤 기준에서 표시하는지에 관한 정보입니다. 이 글은 특정 기기의 재영점 작동 방식이나 원신호 저장 기능을 보증하지 않습니다. 실제 동작은 해당 장비 기록과 담당 기관의 설명으로 확인해야 합니다.

영점만 바뀌었는지, 센서를 다시 장착했는지, 표점거리가 달라졌는지에 따라 구간 연결의 의미가 달라집니다. 모든 불연속을 상수 하나로 보정하면 된다고 생각하지 않습니다. 재영점 시각과 당시 조작 내용이 알려져 있지 않다면 갑자기 생긴 점프의 원인을 추측으로 채우지 않습니다.

가상 상수 이동의 계산과 그 조건

가상 예로 원신호가 같은 위치와 같은 눈금에서 연신을 계속 측정했고, 재영점 직전 누적 연신이 0.40mm였으며 직후 표시가 0으로 이동했다고 가정합니다. 그 뒤 표시가 0.10mm 증가했다면 이 이상화 가정에서 누적 연신은 0.50mm로 연결할 수 있습니다. 이는 기준 이동만 있었다는 가정의 산술 예이며 실제 자료에 바로 적용할 보정값이 아닙니다.

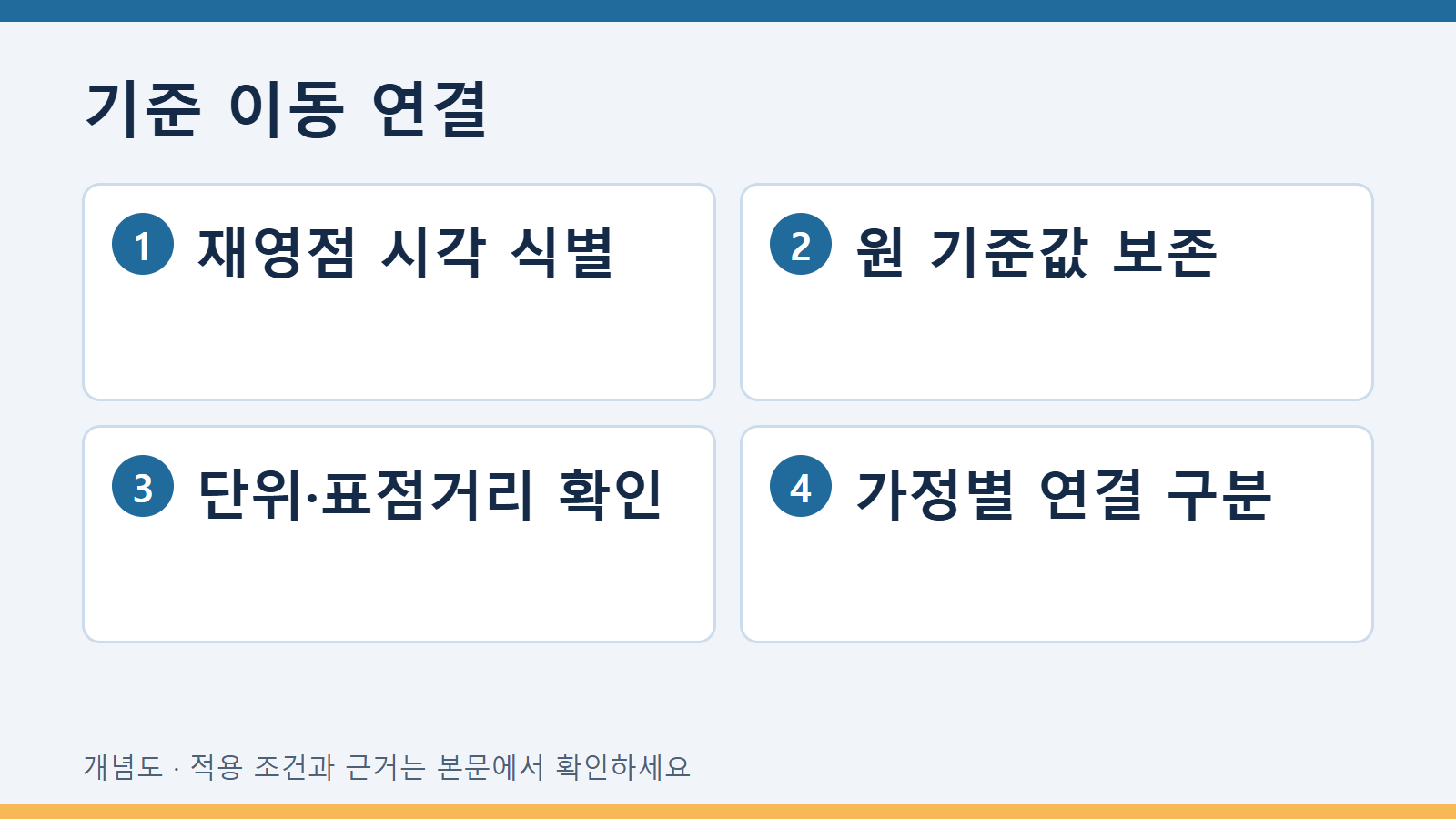

연결 표에는 재영점 시각, 직전과 직후 원값, 저장 채널, 표시 단위, 당시 표점거리, 센서 장착 변화 여부, 연결에 사용한 오프셋과 그 근거를 적습니다. 신호가 재영점 구간에서 끊겼다면 그 사이의 실제 변화를 관찰했다고 표시하지 않습니다. 직전 값이 없는데 그래프를 보기 좋게 이어 붙이면 근거 없는 누적 변형이 만들어질 수 있습니다.

단위나 표점거리가 바뀌면 단순 연결을 멈추기

재영점 전에는 연신 mm를 저장하고 이후에는 변형률 %를 저장했다면 두 숫자를 바로 더할 수 없습니다. 변형률로 바꾸는 기준 표점거리와 원 연신 정보가 필요합니다. 같은 % 채널이라도 표점거리의 기준이 바뀌었다면 같은 누적 축인지 확인해야 합니다. 복구하려는 물리량을 먼저 정하면 서로 다른 표시를 합치는 실수를 줄일 수 있습니다.

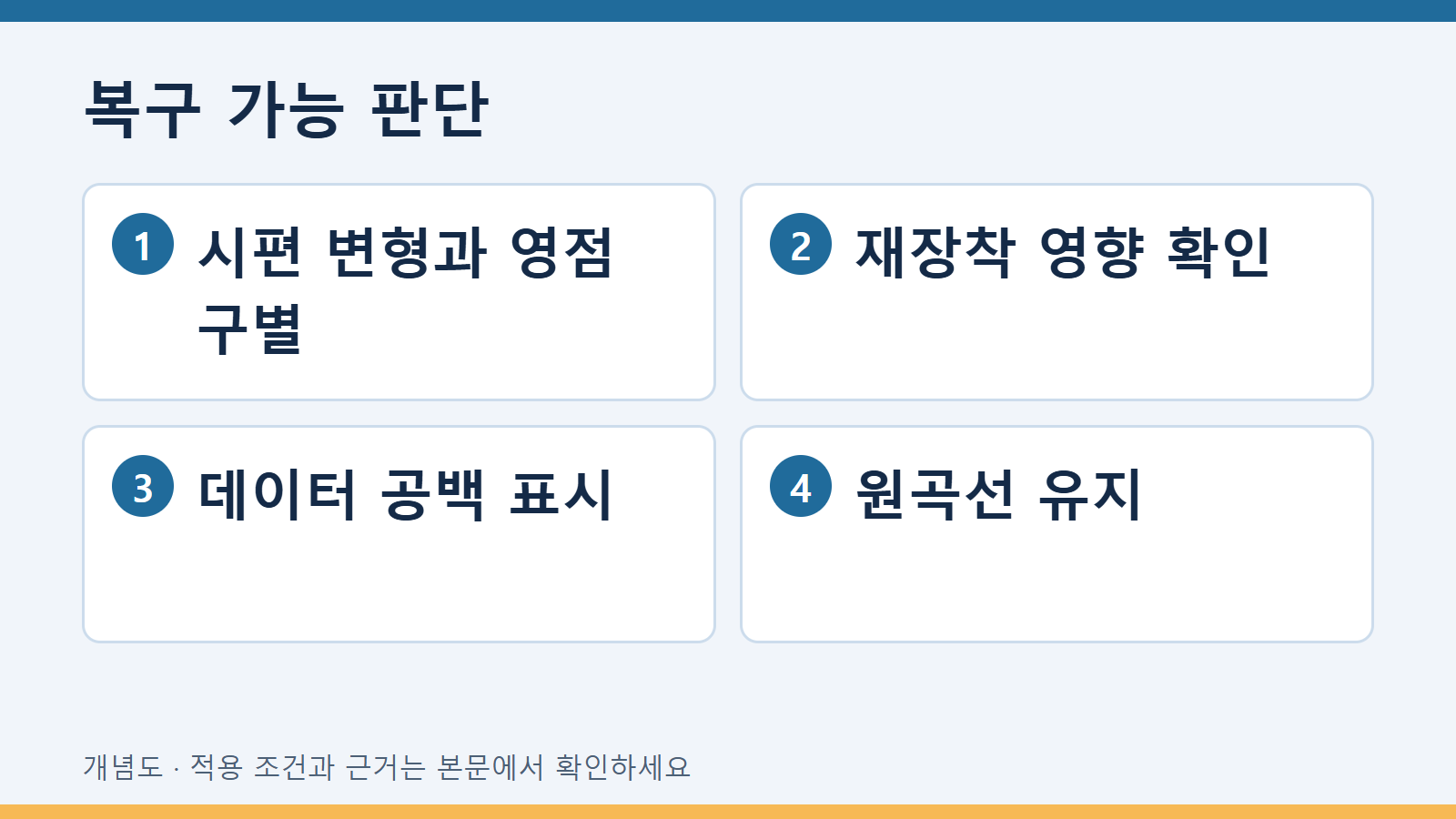

센서를 제거했다가 다시 장착한 경우에는 원 측정 위치가 같다는 근거도 필요합니다. 두 구간이 서로 다른 위치의 변형을 측정했다면 상수 이동으로 하나의 연속 시편 변형 곡선을 만들 수 있다고 보증할 수 없습니다. 가상 사례에서 연속 연결이 불가능한 구간은 별도 구간으로 표시하고 미관찰 범위를 남깁니다. 복구가 어려운 자료도 실제 관찰 구간 자체의 의미까지 사라지는 것은 아닙니다.

원곡선과 복구 곡선을 따로 보관하기

최종 산출물은 원 표시 곡선, 재영점 사건표와 근거가 있는 경우의 연결 곡선입니다. 연결 곡선에만 익숙해지면 실제 측정과 후처리를 구별하기 어려워집니다. 복구한 구간에는 적용 가정과 오프셋을 표시하고 기관이 확인한 조건과 작성자가 가정한 조건을 나누어 적습니다. 확인되지 않은 구간은 연속선으로 가리지 않습니다.

재영점 시점 전후의 변형 속도를 비교할 때는 변화가 재료 반응인지 표시 기준 변경인지 먼저 확인합니다. 그래프를 확대하거나 기울기를 계산하기 전에 단위와 기준이 이어지는지 살펴야 합니다. 하나의 점프를 삭제했더라도 해당 시간 동안 데이터가 유효했는지까지 해결된 것은 아닙니다. 장비의 교정 상태와 이상 동작 여부는 별도 검토 사항입니다.

보고서에는 “재영점 적용 전 표시값”, “기준 이동을 반영한 계산값”, “연결 불가 구간”을 구별해 적습니다. 누적 변형이 복구됐다는 결론은 확보한 원값과 기준 정보가 충분할 때만 사용할 수 있습니다. 이 기록은 장비를 재영점하는 순서나 실제 장시간 시험의 조작 지침을 제공하지 않습니다.

재영점 로그의 시계와 측정 파일의 시계가 다르면 두 시간축의 대응 근거도 기록합니다. 시각을 맞추지 못한 사건을 특정 데이터 행에 확정해 붙이지 않습니다.

자주 묻는 질문

재영점 뒤 0이면 시편 변형도 0인가요?

표시 기준이 바뀐 것인지 확인해야 합니다. 시편 상태와 표시 영점을 구별합니다.

직전 값을 더하면 항상 복구되나요?

동일 위치·단위·눈금에서 기준만 이동했다는 근거가 있어야 합니다.

원값이 없으면 그래프를 이어도 되나요?

추정 연결을 실측 연속 데이터로 표시하지 않습니다. 미관찰 구간을 남깁니다.
