인장시험 원자료의 하중과 응력을 구분하는 열 구성

인장시험 파일에 Load와 Stress가 함께 있어도 두 열을 같은 의미로 취급하면 안 됩니다. 하중은 장비가 취득한 힘 채널이고 응력은 면적 정의가 필요한 값입니다. 이 글에서는 원자료 파일을 보존하면서 하중, 초기단면적과 공칭응력을 구분한 계산표를 만듭니다. 목표는 재료의 합격을 판단하는 것이 아니라 계산에 사용한 물리량과 입력을 다시 확인할 수 있게 하는 것입니다.

힘과 면적을 별도로 식별합니다

ZwickRoell의 공식 설명은 최대 인장력을 시험 시작 시편 단면적으로 나누는 인장강도 식과 MPa 또는 N/mm² 단위를 제시합니다. 이 원리를 시계열 계산표에 적용할 때에는 각 행의 힘 F와 시험 전 초기단면적 A0를 연결해 공칭응력 F/A0를 계산한다고 명시합니다. 최대값의 요약 계산과 전체 시계열 계산은 서로 다른 출력입니다.

원파일의 채널 이름과 단위를 보존합니다

장비 내보내기 파일의 열 이름, 단위, 시편번호와 시험 식별을 먼저 저장합니다. 하중 열을 응력이라고 이름만 바꾸지 않습니다. 이미 Stress 열이 있다면 프로그램이 사용한 면적 입력과 응력 정의를 확인합니다. 입력 정보를 찾지 못하면 미확인 계산 채널이라고 표시하고 별도 검토 대상으로 둡니다.

힘을 N로, 면적을 mm²로 통일했다면 계산 결과 N/mm²는 MPa와 같습니다. 원하중이 kN이면 N로 변환하는 열을 따로 두거나 식 안의 변환을 명시합니다. 단위 이름만 N로 바꾸고 값은 그대로 두면 계산이 달라집니다. 원자료 열과 변환 열을 함께 유지해야 어느 단계에서 단위가 바뀌었는지 추적할 수 있습니다.

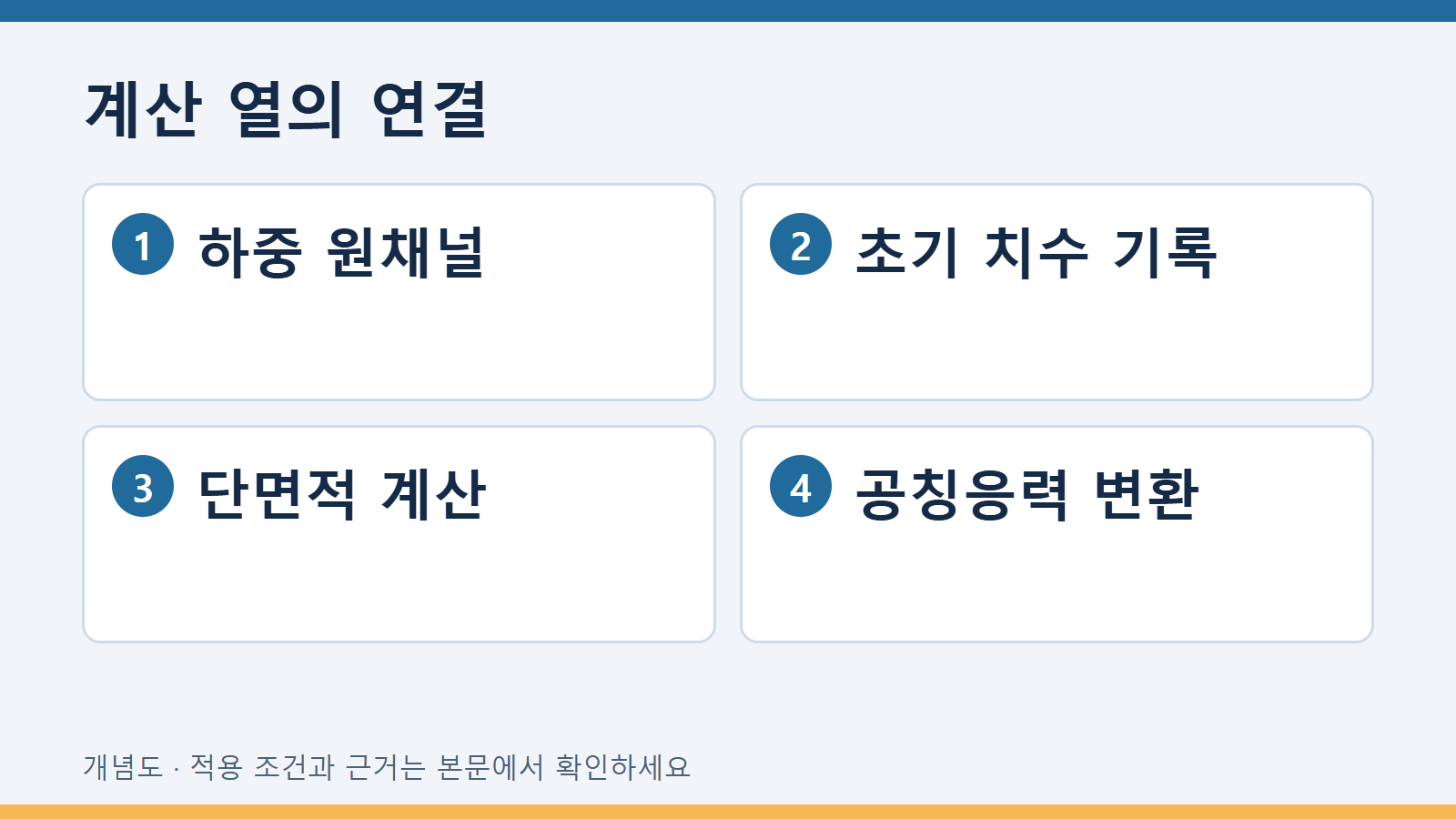

계산표에 필요한 열

단면적은 파일 전체에 하나의 공통값을 넣기보다 해당 시편의 기록과 연결합니다. 직사각형의 폭과 두께를 어떤 위치에서 측정하고 대표값을 어떻게 정할지는 적용 시험법으로 확인합니다. 튜브, 불규칙 단면 또는 복합재 시편에 판재의 식을 그대로 적용하지 않습니다. 계산표는 면적 정의와 측정 위치를 기록하는 도구이지 모든 형상의 면적 산정법을 정하는 문서가 아닙니다.

교육용 가상 계산으로 단위를 확인합니다

가상 자료의 한 행에서 힘이 2 kN이고 초기단면적을 10 mm²로 정의했다고 가정합니다. 힘을 2000 N로 변환한 뒤 나누면 공칭응력은 200 N/mm², 즉 200 MPa입니다. 이 숫자는 단위와 식을 확인하기 위한 계산 예시이며 실제 시편의 강도, 합격 기준 또는 장비 운용 조건이 아닙니다.

같은 행의 프로그램 Stress가 다른 값이라면 어느 쪽을 바로 정답으로 지정하지 않습니다. 프로그램의 면적 입력, 힘 단위, 보정과 채널 정의를 대조합니다. 시편 치수를 잘못 연결했다는 사실이 확인되면 수정 계산 버전과 이유를 남깁니다. 원장비 파일은 그대로 보존하고 계산표만 별도 버전으로 관리합니다.

공칭응력과 진응력의 경계

초기단면적을 사용한 공칭응력 열에 순간 단면적을 사용한 진응력이라는 이름을 붙이지 않습니다. 시험 중 단면적이 어떻게 바뀌는지 측정하지 않았는데 하중 자료만으로 실제 순간 단면적을 복원했다고 주장하지 않습니다. 다른 정의의 응력 자료가 있다면 필요한 측정과 변환 가정의 출처를 별도로 확인합니다.

최대 하중의 시점과 파단 시점이 항상 같은 것은 아니므로 요약표에서도 최대 하중, 파단 시점의 하중과 계산 응력의 이름을 구분합니다. 어떤 값을 최종 보고 항목으로 채택하는지는 재료와 시험법의 실제 정의를 확인해야 합니다. 전체 시계열에서 가장 큰 숫자를 찾았다는 사실만으로 모든 강도 항목을 계산한 것은 아닙니다.

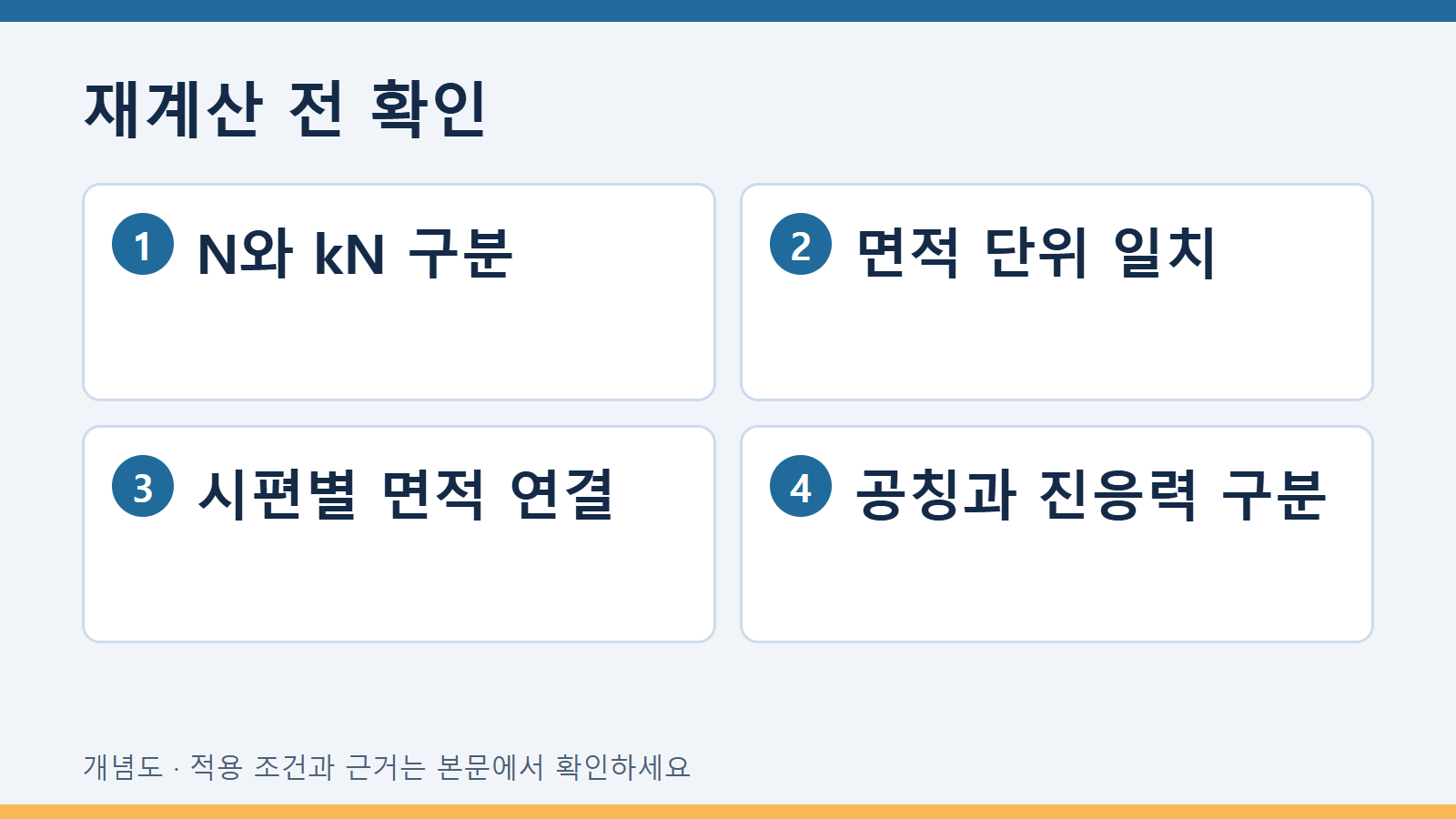

전달 전에 계산 계보를 점검합니다

다른 담당자가 계산을 재현할 수 있는지 확인하려면 원파일, 시편 치수 기록, 면적 정의와 변환식을 같은 시험번호로 묶습니다. 누락된 치수는 배치 평균으로 자동 대체하지 않습니다. 참고값을 사용한 탐색 계산이 필요했다면 실제 측정값으로 계산한 결과와 구분하고 그 한계를 표시합니다.

최종 계산표는 사용한 면적의 출처를 찾을 수 있고, 하중 원값과 단위가 남아 있으며, 계산 응력의 정의가 제목과 일치하는 상태여야 합니다. 이 구성이 갖춰져야 이후 결과 비교에서도 차이가 시편의 힘 응답에서 비롯됐는지 면적 입력에서 비롯됐는지 확인할 수 있습니다.

자주 묻는 질문

장비가 응력을 출력하면 치수 기록은 필요 없나요? 프로그램이 어떤 치수와 면적을 사용했는지 확인할 기록이 필요합니다. 계산된 열의 존재가 입력의 정확성을 증명하지는 않습니다.

하중이 큰 시편이 더 강한 재료인가요? 하중만으로 서로 다른 단면의 시편 강도를 비교하지 않습니다. 응력 정의와 시험 조건을 함께 확인합니다.

확인한 근거와 적용 범위

공식 원문의 How is the tensile strength calculated? Fm/S0, specimen cross-sectional area at the start, MPa or N/mm²를 확인했습니다. 해당 근거의 핵심 구분만 사용했습니다. 이 글의 표·가상 사례·검토 순서는 작성 제안이며 규격의 필수 양식이 아닙니다. 2026년 10월 4일 확인한 자료를 바탕으로 하며 실제 적용 표준과 제조사 자료의 판번호는 사용 시점에 확인합니다.
