샤르피 파면 전단면적 비율을 영상으로 기록하기

샤르피 시험 후 파면에 전단으로 보이는 영역의 비율을 사진으로 설명할 때는 사진과 숫자가 같은 영역을 가리켜야 합니다. 밝은 부분과 어두운 부분을 임의로 나눠 얻은 면적은 전단 파면의 공식 판독값과 자동으로 같아지지 않습니다. 이 글은 적용 기준에 따른 판독을 확인할 수 있도록 영상 근거를 보관하는 방법입니다.

흡수에너지와 파면 외관은 다른 결과

ASTM E23-24 공개 범위는 전단 파면 외관의 결정을 Annex A4에 연결합니다. 이 공개 페이지로 세부 판독 도표나 계산 절차를 읽었다고 할 수는 없습니다. 보고서의 전단면적 비율을 확인하려면 해당 기관이 어떤 판독 방법을 적용했는지 별도로 요청해야 합니다. 흡수에너지 숫자만으로 파면 면적 비율을 복원하지 않습니다.

파면 사진의 밝기는 재료 특성뿐 아니라 조명 방향과 표면 기울기에 따라 달라질 수 있습니다. 따라서 밝은 픽셀을 모두 같은 파면 형태라고 분류하는 단순 처리는 먼저 검토 대상입니다. 영상에서 보이는 형태를 기록하는 일과 적용 표준에 따라 분류하는 일을 나누면 사진만 보고 규격 판독을 끝냈다는 오해를 피할 수 있습니다.

가상 사진 두 장에서 같은 경계 찾기

가상 사례로 같은 파면을 서로 다른 조명 방향으로 촬영했더니 가장자리의 밝은 띠가 달라졌다고 가정합니다. 첫 사진에서 띠 전체를 전단 영역으로 표시하고 두 번째에서는 제외했다면 비율 차이가 생깁니다. 실제 조직이 바뀐 것이 아니라 관찰 조건에 따른 경계 선택 차이일 수 있습니다. 이때 유리한 사진 하나를 고르기보다 동일 파면임을 확인하고 두 조건의 판독 경계를 보관합니다.

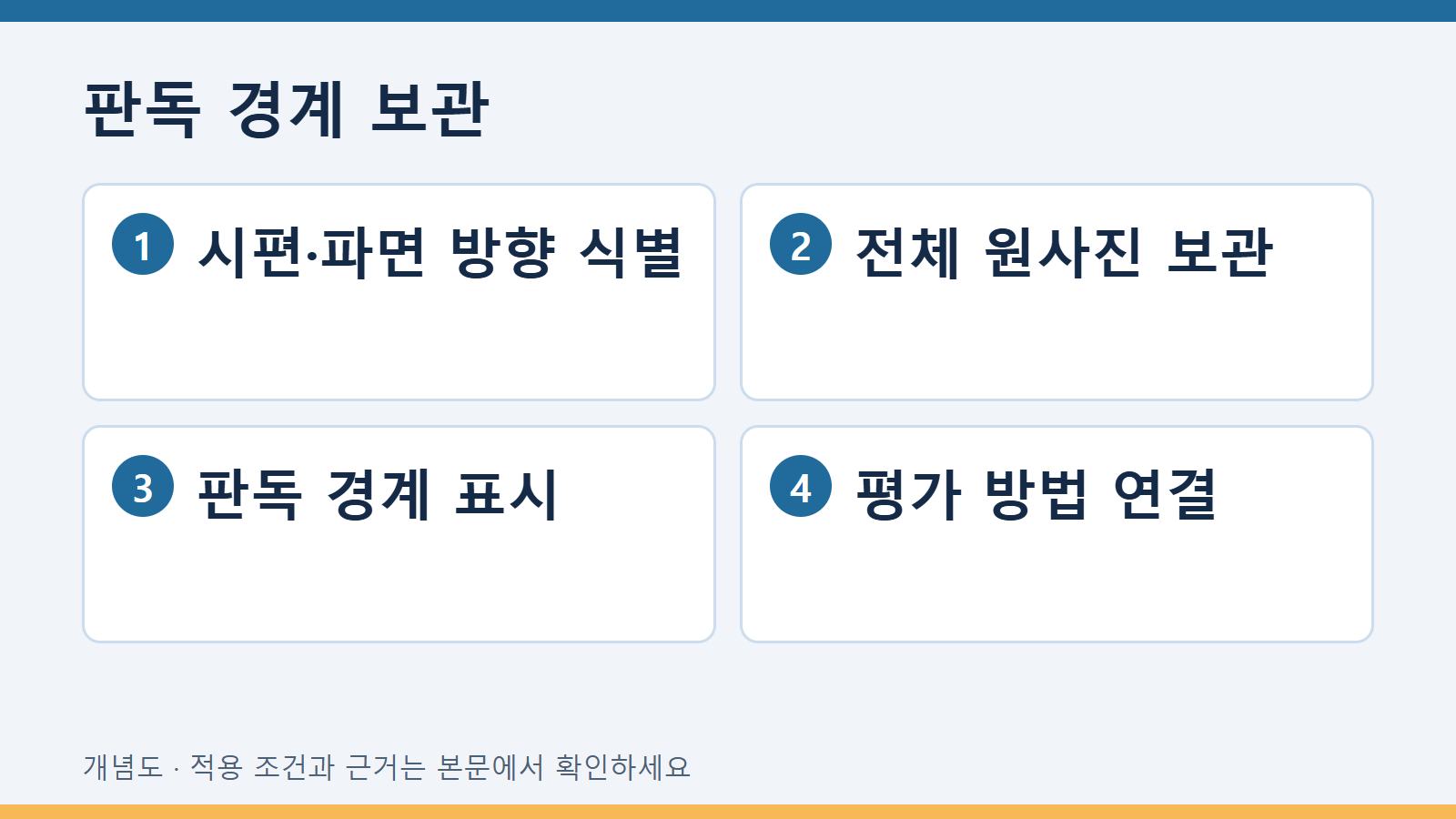

사진 묶음에는 시편 번호, 파면의 어느 절반인지, 노치 방향, 전체 파면이 들어온 원사진, 필요한 확대 사진, 촬영 배율과 스케일을 넣습니다. 사진을 회전하거나 잘랐다면 원본과의 관계를 남깁니다. 노치 부분과 평가할 파면 영역이 뒤섞이지 않도록 판독자가 실제 분모로 사용한 경계를 표시해야 합니다. 평가 영역이 가려져 있으면 그 면적을 본 것처럼 채우지 않습니다.

경계선과 확실하지 않은 띠를 분리하기

교육용 영상 기록에서는 확실히 판독한 영역과 경계가 불분명한 띠를 서로 다른 표시로 남길 수 있습니다. 이는 기관의 공식 판독 방식을 바꾸라는 뜻이 아닙니다. 결과 설명을 위한 표시이며, 적용 방법이 정한 분류와의 관계를 판독자가 확인해야 합니다. 불분명한 부분을 모두 한쪽으로 몰아 넣으면 최종 비율이 가진 판단 민감도가 사라집니다.

가상 사진에 두 판독자가 서로 다른 선을 그렸다면 두 선과 각각의 근거를 보관합니다. 차이가 작은지 큰지 숫자로 비교할 수 있지만 임의의 차이 허용치를 만들어 합격 여부를 결정하지 않습니다. 추가 영상이 필요한 부분과 전문 판독이 필요한 부분을 구별해 보완 요청에 적습니다. 색상 대비를 높인 영상에서 선이 뚜렷해졌더라도 원사진에 없던 형태가 생긴 것은 아닌지 대조합니다.

보고서에서 사진과 분모를 연결하기

최종 산출물은 원사진, 판독 표시본, 평가 영역 정의, 적용 방법과 판독 담당 정보가 연결된 파면 기록입니다. “전단면적 60%”처럼 숫자만 쓰기보다 어느 파면과 어느 평가 영역에서 얻었는지 식별할 수 있어야 합니다. 여기서 60%는 가상 표시 예이며 재료별 요구값이 아닙니다. 복수 시편 결과를 요약할 때는 개별 시편 사진 연결도 유지합니다.

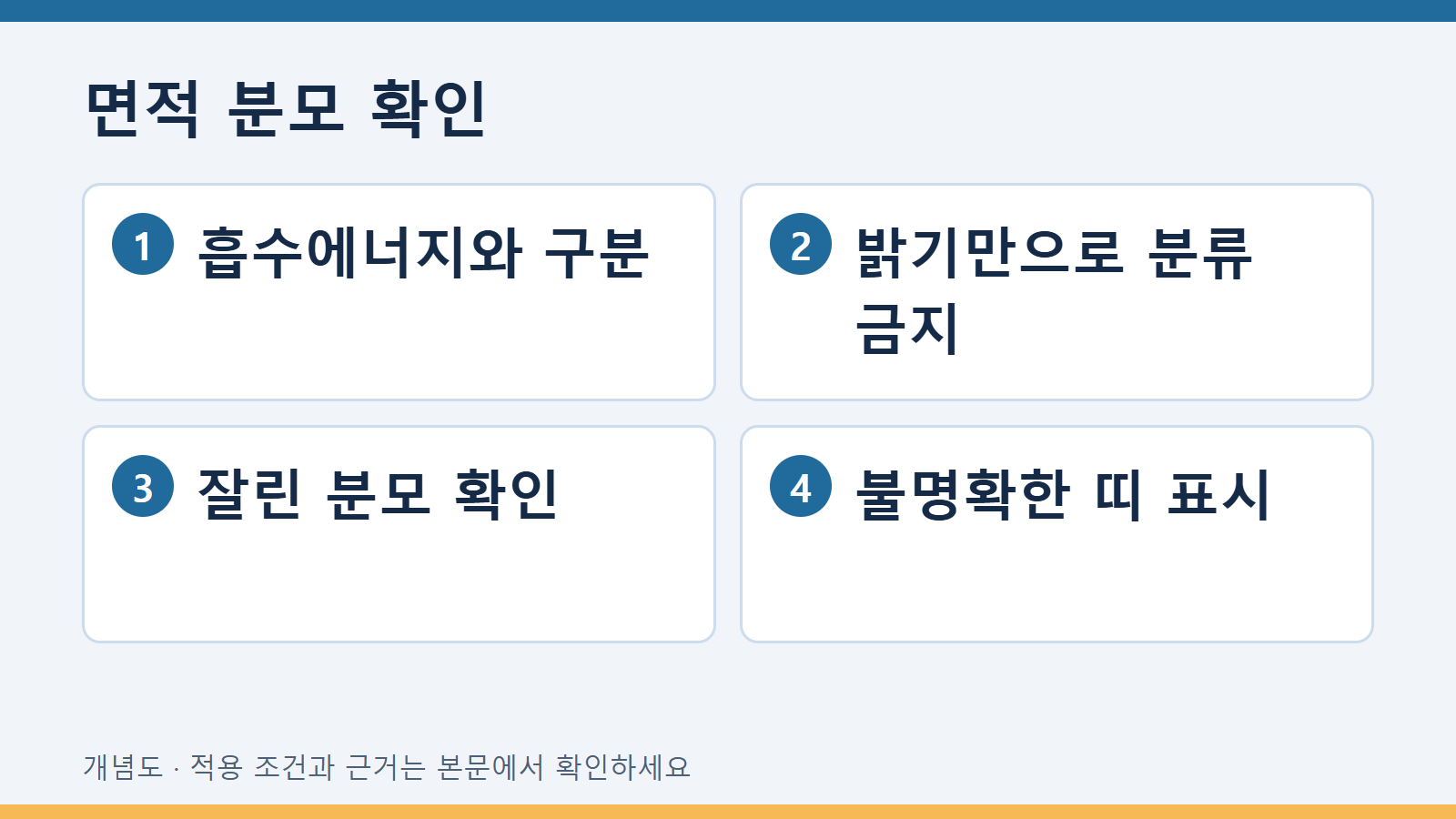

가장자리가 잘린 사진의 비율과 전체 파면에서 얻은 비율은 같은 분모가 아닐 수 있습니다. 확대 영상이 더 선명하다는 이유로 전체 사진을 대체하지 않습니다. 촬영 방향이 파면에 대해 비스듬하면 면적 투영도 달라질 수 있으므로 기관의 촬영과 평가 조건을 확인해야 합니다. 불확실한 영상에서 정밀한 소수점까지 보고하면 정확도가 높아진 것처럼 보일 수 있습니다.

재촬영이나 재판독으로 값이 바뀌면 새로운 사진 조건, 평가 영역 또는 경계 결정이 바뀌었는지 기록합니다. 원값과 원본을 보존하면 재료 변화가 아니라 판단 근거의 변화였는지 확인할 수 있습니다. 실제 파면 형태의 분류와 시험 적합성 판정은 적용 원문과 자격을 갖춘 기관의 절차에 따라 이루어져야 합니다.

자주 묻는 질문

흡수에너지가 크면 전단면적도 정해지나요?

두 결과를 자동 환산할 수 있다고 가정하지 않습니다. 파면 외관의 판독 근거를 별도로 확인합니다.

밝은 영역을 자동 분할하면 되나요?

밝기는 조명과 기울기의 영향도 받습니다. 형태 분류와 같은지 검토해야 합니다.

잘린 확대 사진만 보관해도 되나요?

전체 평가 영역과 확대 위치를 연결할 수 있는 원사진이 필요합니다.
