항복점이 없는 곡선에서 오프셋 선을 설정하기

응력·변형률 곡선에 뚜렷한 항복점이 보이지 않을 때 오프셋 항복값을 보고할 수 있습니다. 이 값은 곡선의 아무 꺾임을 고른 수치가 아닙니다. 원곡선, 탄성 구간에 대한 기울기, 적용한 오프셋과 교점을 함께 보관해야 다른 사람이 결과를 재현할 수 있습니다.

0.2%는 전체 변형률의 단순 교점이 아니다

ZwickRoell의 공식 설명은 Rp0.2를 표점거리 대비 0.2% 소성 연신에 해당하는 응력으로 정의합니다. 총 변형률이 0.2%가 되는 지점의 응력을 그대로 읽는 것과 구별해야 합니다. 하중이 걸린 상태의 총 변형에는 탄성 성분도 들어 있기 때문입니다. 표준이나 의뢰 규격에서 다른 오프셋을 지정했다면 익숙한 0.2%로 바꾸어 보고하지 않습니다.

교육용 그래프에서 탄성 구간을 직선으로 나타내고 그와 평행한 선을 변형률 축에서 옮겨 원곡선과 교차시키면 이 구별이 보입니다. 가상 계산에서 분수 변형률 ε를 사용한 선은 σ=E(ε−0.002)처럼 나타낼 수 있습니다. 이는 이상적인 직선 모델의 설명이며 실제 표준의 자동 계산 알고리즘을 대신하지 않습니다.

축 단위가 바뀌면 같은 선도 달라 보인다

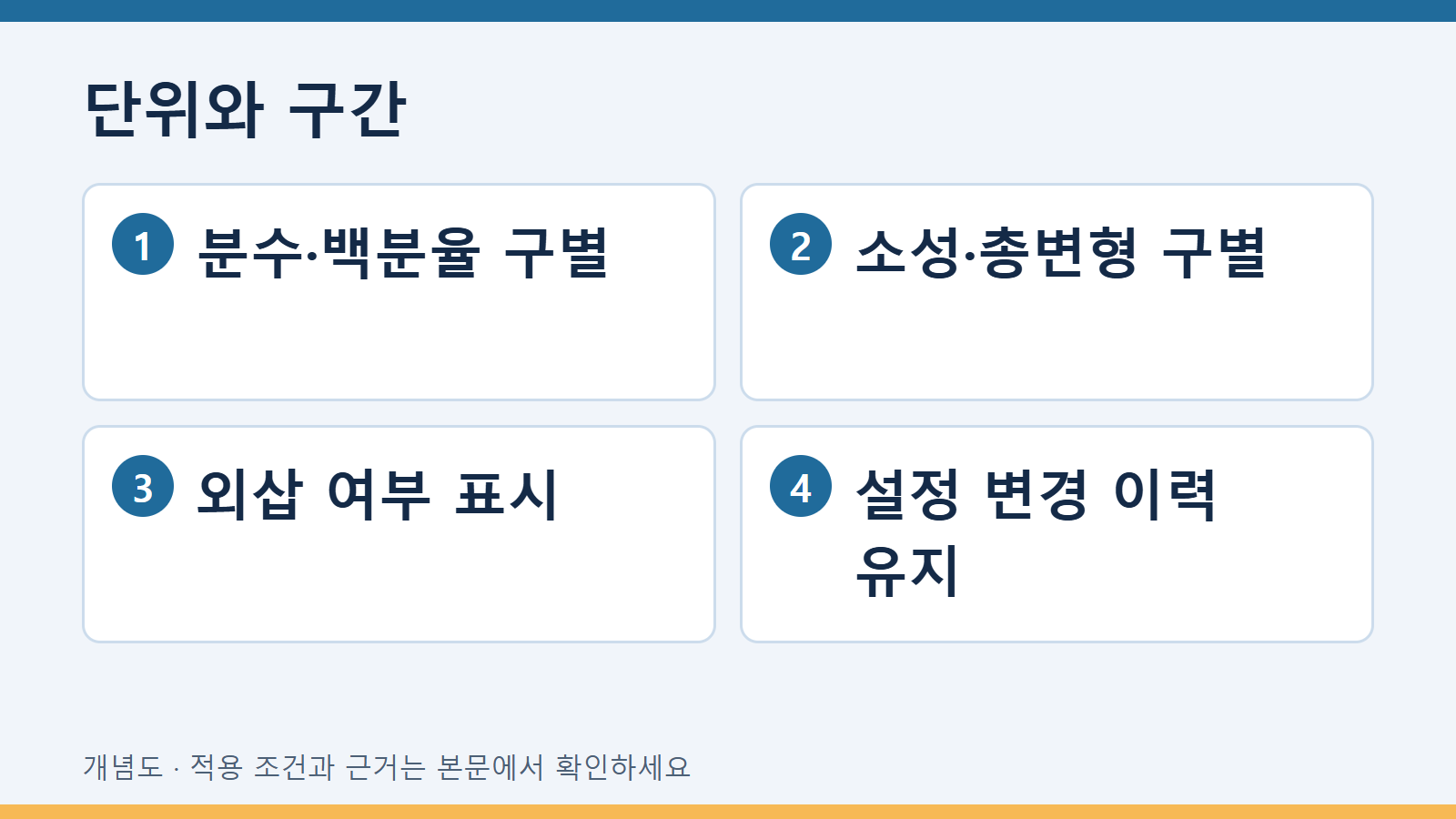

가상 원파일의 변형률 열이 0.001, 0.002 같은 분수 값인데 그래프 축을 백분율로 표시했다면 각각 0.1%, 0.2%에 해당합니다. 0.2라는 숫자를 분수 열의 오프셋으로 넣으면 20%를 이동시킨 셈입니다. 계산 설정에서 사용한 단위와 표시 축 단위를 따로 적어야 이런 실수를 발견할 수 있습니다. 응력 단위와 초기 단면적 입력도 함께 보존합니다.

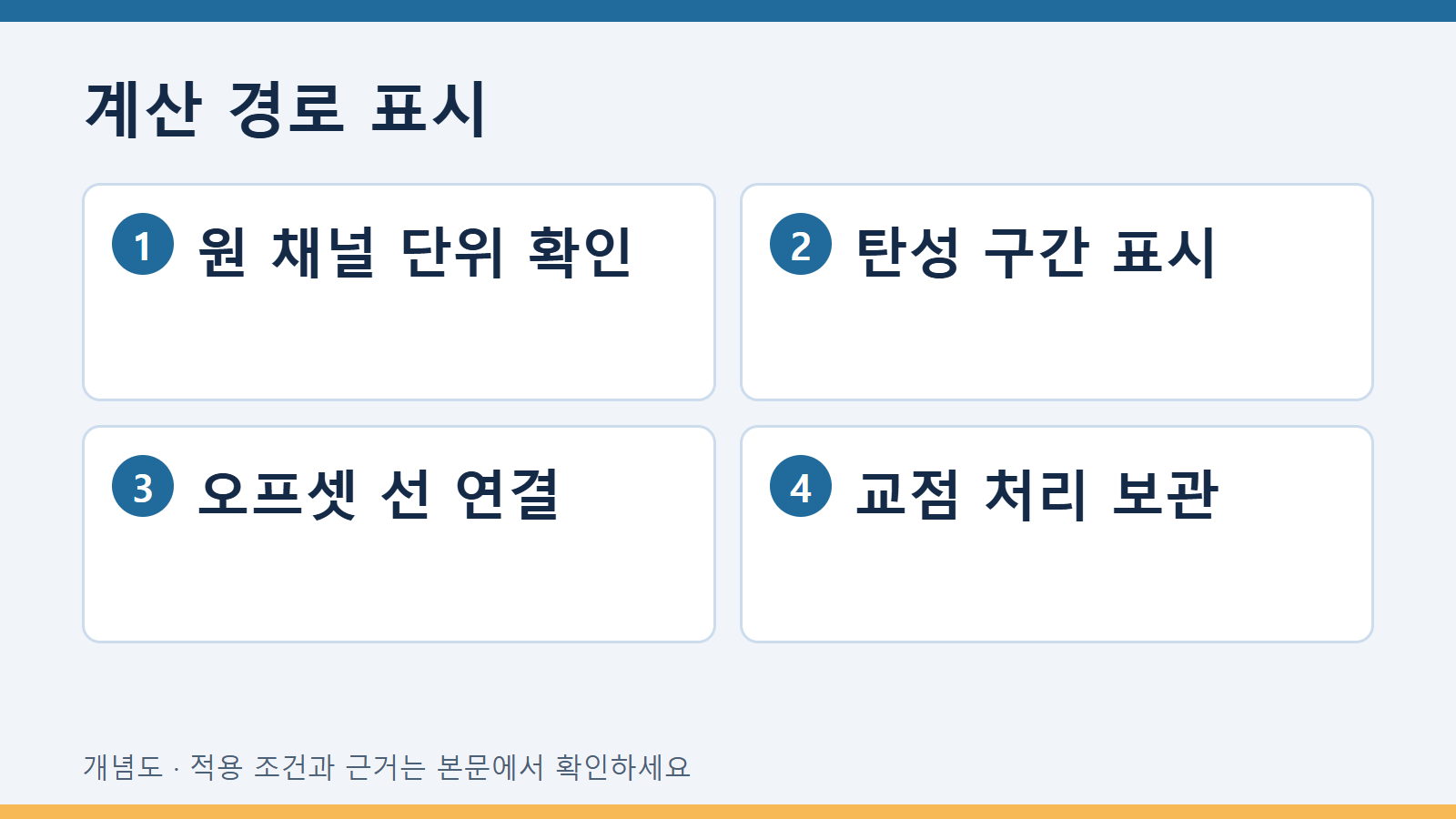

계산 경로표에는 원데이터 채널, 변형률 단위, 표점거리, 탄성 구간의 시작·끝, 기울기와 절편의 처리, 오프셋 크기, 교점 보간 방법을 적습니다. “소프트웨어 자동값”만 남기면 탄성 구간이 어디였는지 알 수 없습니다. 가상 예에서 선을 그린 그림과 실제 계산에 사용한 값이 다르면 그림이 아니라 계산 경로가 먼저 수정 대상입니다.

탄성 구간 선택이 남기는 차이를 확인하기

초기 곡선에 시편 정렬이나 장착 상태에 따른 굽은 구간이 있다면 그것을 재료의 탄성 기울기로 확정하기 어렵습니다. 반대로 항복 이후 구간까지 직선 회귀에 포함하면 평행선의 기울기가 달라질 수 있습니다. 여기서 임의로 보기 좋은 구간을 골라 합격값에 가까워지게 하지 않습니다. 시험기관이 적용한 구간 선정 원칙과 실제 선택 범위를 요청합니다.

가상 비교에서 동일 원곡선에 두 탄성 구간으로 얻은 기울기를 표시하고 각각의 교점을 보관하면 결과가 구간 선택에 얼마나 민감한지 확인할 수 있습니다. 어느 쪽이 맞는지는 유효한 채널과 적용 절차를 검토해야 결정됩니다. 차이가 작다는 사실만으로 원자료가 적절하다고 보증할 수 없고, 차이가 크면 원곡선의 초기 상태와 계산 설정을 더 살펴볼 이유가 됩니다.

교점이 없거나 여러 개일 때 보고할 내용

잡음이 있는 원곡선과 오프셋 선은 작은 범위에서 여러 번 교차할 수 있습니다. 결과 하나를 남기기 전에 적용한 보간과 처리 규칙이 무엇인지 확인합니다. 원곡선을 매끈하게 만든 뒤 교점을 얻었다면 처리 전 데이터도 남겨야 합니다. 필요한 범위까지 변형률을 측정하지 못했다면 숫자를 외삽해 실제 측정 항복값이라고 표시하지 않습니다.

완성된 산출물은 응력·변형률 원곡선 위에 선택한 탄성 구간, 평행 이동선과 교점을 표시한 그림과 계산 경로표입니다. 시편마다 같은 기울기를 복사했다면 그것이 실측 기울기인지 외부 지정값인지 명시합니다. 보고서에는 결과 기호와 오프셋을 함께 적고, 재계산으로 값이 바뀌면 원 결과를 지우기보다 변경 이유와 적용 설정을 연결해 남깁니다.

이 기록은 부품이 현장에서 안전하다는 결론을 대신하지 않습니다. 항복값과 설계 허용값의 관계는 재료·하중·규격에 따라 검토해야 합니다. 여기서 설명한 0.2%는 오프셋 정의의 사례이고 모든 시험에 강제로 적용하는 허용 기준이 아닙니다.

계산 결과를 그림으로 검토할 때는 원파일의 행 번호와 교점에 사용한 구간을 연결합니다. 그래프에 선이 그려졌다는 사실만으로 해당 교점이 실제 계산값과 일치한다고 가정하지 않습니다.

자주 묻는 질문

곡선의 첫 꺾임을 고르면 되나요?

오프셋 항복은 정해진 변형률 이동과 탄성 기울기를 사용한 결과입니다. 첫 꺾임과 같다고 가정하지 않습니다.

0.2% 위치에서 응력을 읽으면 되나요?

총 변형률 0.2%의 응력과 소성 연신 0.2%에 해당하는 오프셋 응력은 구별됩니다.

탄성 기울기를 다른 시편에서 가져와도 되나요?

실측값인지 지정값인지 밝히고 적용 절차가 허용하는지 확인해야 합니다.
