곡면 부품에서 얻은 경도와 평면 성적을 비교하기

원형 봉이나 곡면 부품에서 측정한 경도와 평평한 시편의 경도를 비교하려면 재료명과 숫자만으로는 부족합니다. 표면 형상, 시험 척도와 보정 여부가 결과의 의미에 들어갑니다. 필요한 산출물은 곡면 값을 임의로 평면 값으로 환산한 표가 아니라, 원값과 적용 조건이 연결된 비교 가능성 표입니다.

곡률은 결과 표에서 사라지기 쉬운 조건

ZwickRoell의 공식 경도 설명은 경도값이 공작물 형상, 시험방법, 하중과 압입자 형상 등의 영향을 받을 수 있다고 설명합니다. 이는 모든 형상에서 같은 보정식을 쓰라는 뜻이 아닙니다. 실제 곡면 시험의 적용 가능성이나 보정은 해당 척도와 표준의 조건을 확인해야 합니다.

“경도 60”처럼 척도를 생략한 값은 이미 비교 근거가 부족합니다. HRC, HV, HBW처럼 서로 다른 방법은 계산에 사용하는 관찰량과 조건이 다릅니다. 곡면·평면 비교 전에 동일 척도인지 확인해야 하며, 척도 환산과 곡률 보정도 다른 작업으로 기록합니다. 두 작업을 한 번에 적용한 값만 보관하면 어떤 영향이 보정됐는지 알기 어렵습니다.

가상 비교에서 원값과 보정값을 나누기

가상 사례로 부품 성적서에는 원형 봉의 경도값, 시험편 성적서에는 평면 경도값이 적혀 있다고 가정합니다. 부품 결과에 보정이 적용됐는지 알 수 없다면 숫자 차이를 열처리 차이로 먼저 설명하지 않습니다. 원형 봉의 직경 또는 실제 측정 방향의 곡률, 측정 위치와 시험 척도를 확인하면 보정 근거를 요청할 수 있습니다.

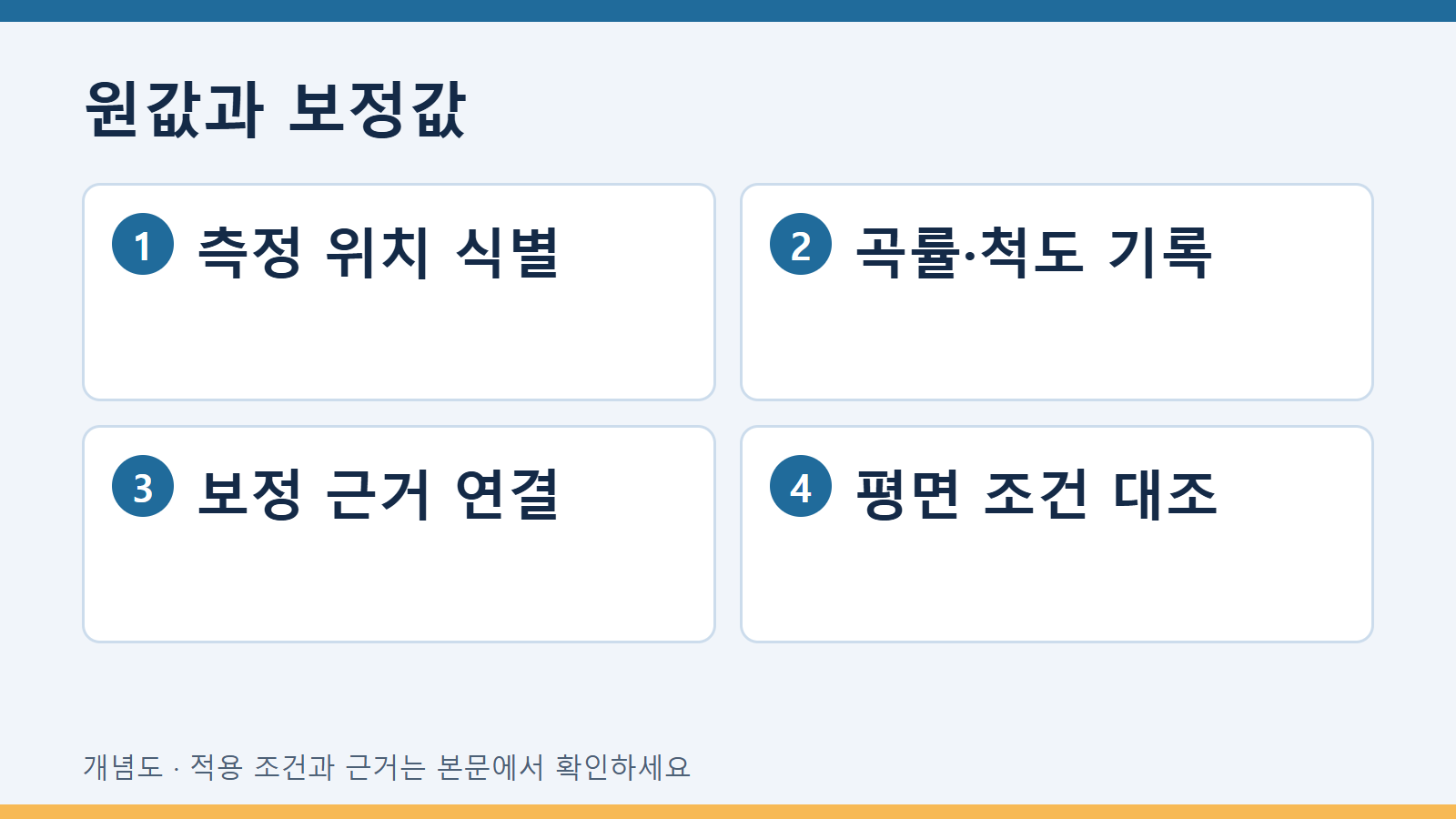

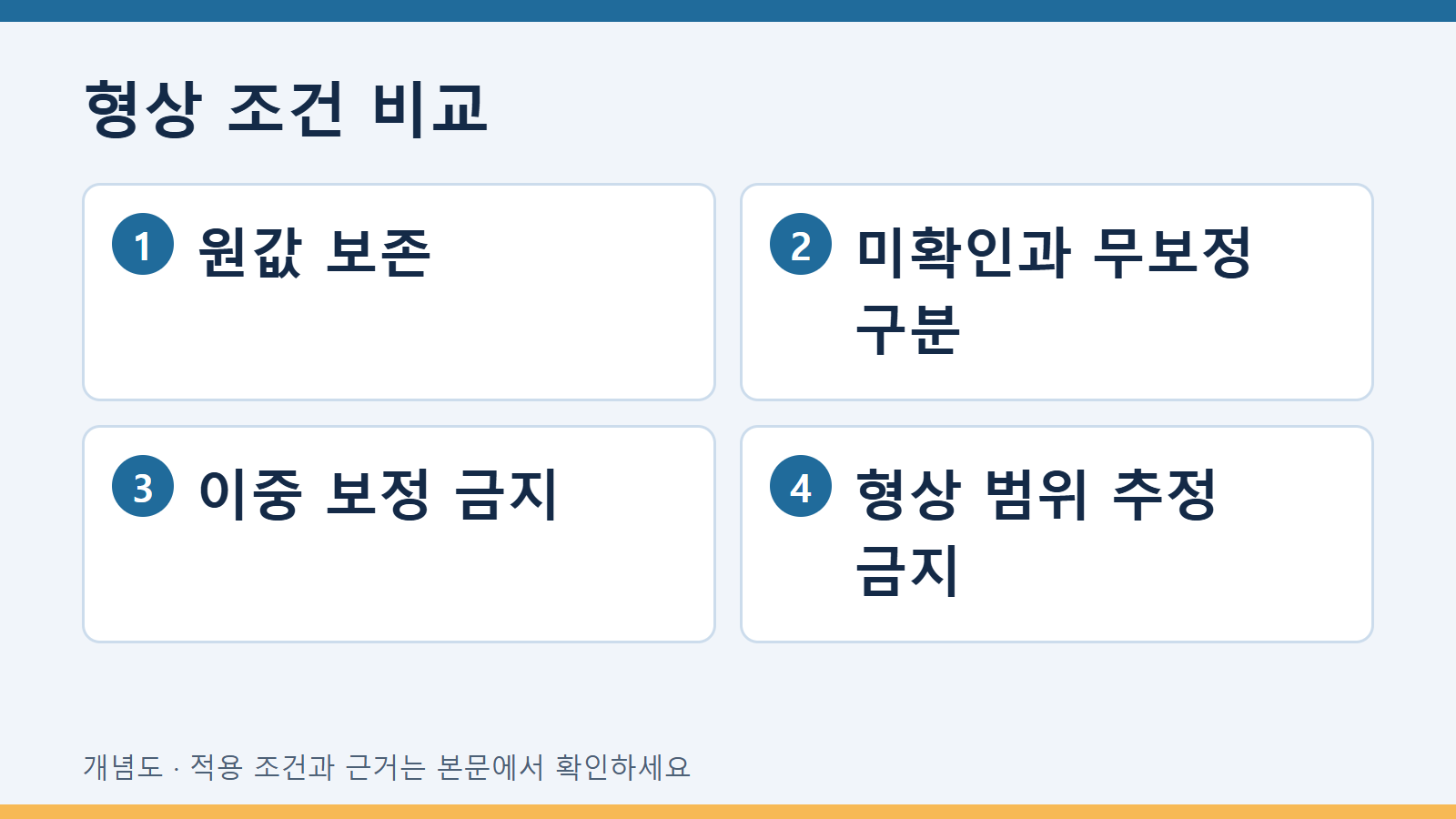

비교 가능성 표에는 부품 번호, 측정 위치 도면, 표면 형상, 곡률 정보의 출처, 척도와 하중 조건, 원 보고값, 보정 적용 여부, 보정 근거 문서와 최종값을 적습니다. “보정 없음”과 “보정 여부 미확인”을 구별합니다. 시험기관이 이미 보정한 최종값에 다시 보정하면 이중 적용이 될 수 있으므로 원값을 별도로 요청합니다.

곡률 정보가 하나의 직경으로 충분한지 보기

단순 원통과 복잡한 곡면은 같은 형상 정보가 아닙니다. 가상 부품의 바깥 직경만 알고 있으나 실제 측정은 모서리 근처의 다른 곡면에서 이루어졌다면 그 직경이 압입 위치의 형상을 설명하는지 확인해야 합니다. 오목한 표면과 볼록한 표면도 이름만 같은 곡면으로 합치지 않습니다. 보정표에 맞지 않는 형상을 임의의 유효 직경으로 바꾸지 않습니다.

형상 문제와 지지 문제도 구분해야 합니다. 표면 곡률 정보를 확보했더라도 시편 두께나 지지 상태가 적용 조건에 맞는지는 별도로 검토할 수 있습니다. 이 글의 비교표에는 이러한 조건의 확인 자료 위치를 붙일 수 있지만 실제 압입 작업이나 지그 변경을 지시하지 않습니다. 재측정 방식은 자격을 갖춘 기관이 적용 방법과 부품 상태에 맞춰 판단해야 합니다.

조건이 다르면 결론의 수준을 낮추기

곡면 보정이 적용됐다고 적혀 있어도 사용한 문서, 척도와 형상이 맞는지 확인되지 않았다면 평면과 동등하다고 확정하지 않습니다. 보정 숫자가 작다는 이유로 근거 확인을 생략하지 않습니다. 반대로 조건 차이가 있다는 사실만으로 곡면 결과를 무조건 폐기할 필요도 없습니다. 현재 가능한 관찰 비교와 규격 판정에 사용할 비교를 구별해 적습니다.

최종 산출물에서 두 결과의 공통 조건과 다른 조건이 보이면 보완 질문이 구체적이 됩니다. “값이 왜 다른가” 대신 “곡면 원값과 보정 근거를 확인할 수 있는가”, “시험 위치의 곡률이 적용 표의 범위에 들어가는가”라고 요청할 수 있습니다. 필요한 원문이 없으면 계수를 추측하지 않고 미확인 상태로 남깁니다.

보고서에 원값, 보정값과 단위 또는 척도를 각각 남기면 재검토 과정에서 숫자가 바뀐 이유를 추적할 수 있습니다. 같은 재료의 평면 시편이 있다는 사실도 곡면 부품의 국부 상태와 위치를 대신하지 않습니다. 비교 목적이 열처리 균일성인지 부품 수락인지 먼저 명시하면 결과의 사용 범위를 과장하지 않을 수 있습니다.

보정 결과만 받은 경우에는 보고서 발행 기관에 원 측정값의 보관 여부를 확인합니다. 복구되지 않는 값은 임의로 역산한 수치와 구별하여 기록하고, 역산을 실측 원값으로 표시하지 않습니다.

자주 묻는 질문

곡면이면 모두 같은 보정식을 쓰나요?

방법과 형상에 맞는 근거를 확인해야 합니다. 이 글은 보정계수를 제시하지 않습니다.

이미 보정된 값인지 왜 확인하나요?

다시 보정해 이중 적용하는 일을 막고 원값의 의미를 확인하기 위해서입니다.

같은 재료이면 평면 값과 바로 비교해도 되나요?

척도, 위치, 형상과 적용 조건이 비교 목적에 맞는지 확인해야 합니다.
