CT와 굽힘 시편의 시험성적을 연결할 때

파괴 시 하중이 큰 시편을 더 질긴 재료라고 순위를 매기면 시편 형상과 크기의 효과를 재료 특성에 섞게 된다. C(T)와 굽힘 시편의 자료를 연결할 때 먼저 맞출 것은 하중의 숫자가 아니라 그 숫자를 결과로 바꾸는 형상·치수·적용 방법이다.

CT라는 약어의 뜻을 확인한다

여기서 C(T)는 컴퓨터 단층촬영이 아니라 compact tension 시편을 뜻한다. ZwickRoell 파괴역학 설명은 C(T)와 SE(B)를 서로 다른 표준 시편 형상으로 소개한다. 성적서의 약어가 불명확하면 도면이나 시험기관 설명으로 형상을 확인한다.

형상명만 맞춰도 충분하지 않다. 두께, 폭, 균열 길이의 정의와 실제값, 하중 작용 방식, 굽힘이라면 사용한 지지 간격의 기록을 연결한다. 시편 이름 옆에 도면 식별을 남기면 시험기관마다 줄여 쓴 명칭이 달라도 실제 비교 대상을 확인할 수 있다. 공개 소개에 없는 허용 치수나 형상 함수는 임의로 채우지 않는다.

원하중과 계산된 재료 지표를 나눈다

원하중은 해당 시편과 하중 경로에서 측정된 양이다. 파괴인성 지표는 적용 방법에 따른 형상과 치수 정보를 함께 사용한다. C(T)와 SE(B)의 원하중을 같은 축에 놓아 순위를 정하는 것은 계산에 필요한 차이를 무시하는 비교다.

가상의 성적서 A는 C(T), B는 SE(B)이고 A의 원하중이 더 크다고 하자. 이 사실만으로 A재료의 파괴인성이 더 크다는 결론은 보류한다. 원하중은 그대로 보존하고 두 성적서의 결과 명칭·단위·계산에 사용한 실제 치수를 대응시킨다. 숫자가 같은 결과 명칭이어도 한쪽이 후보 값이고 다른 쪽이 유효성 검토를 마친 값이라면 같은 종류의 결과로 합치지 않는다.

형상 대응표를 만든 뒤 비교 조건을 남긴다

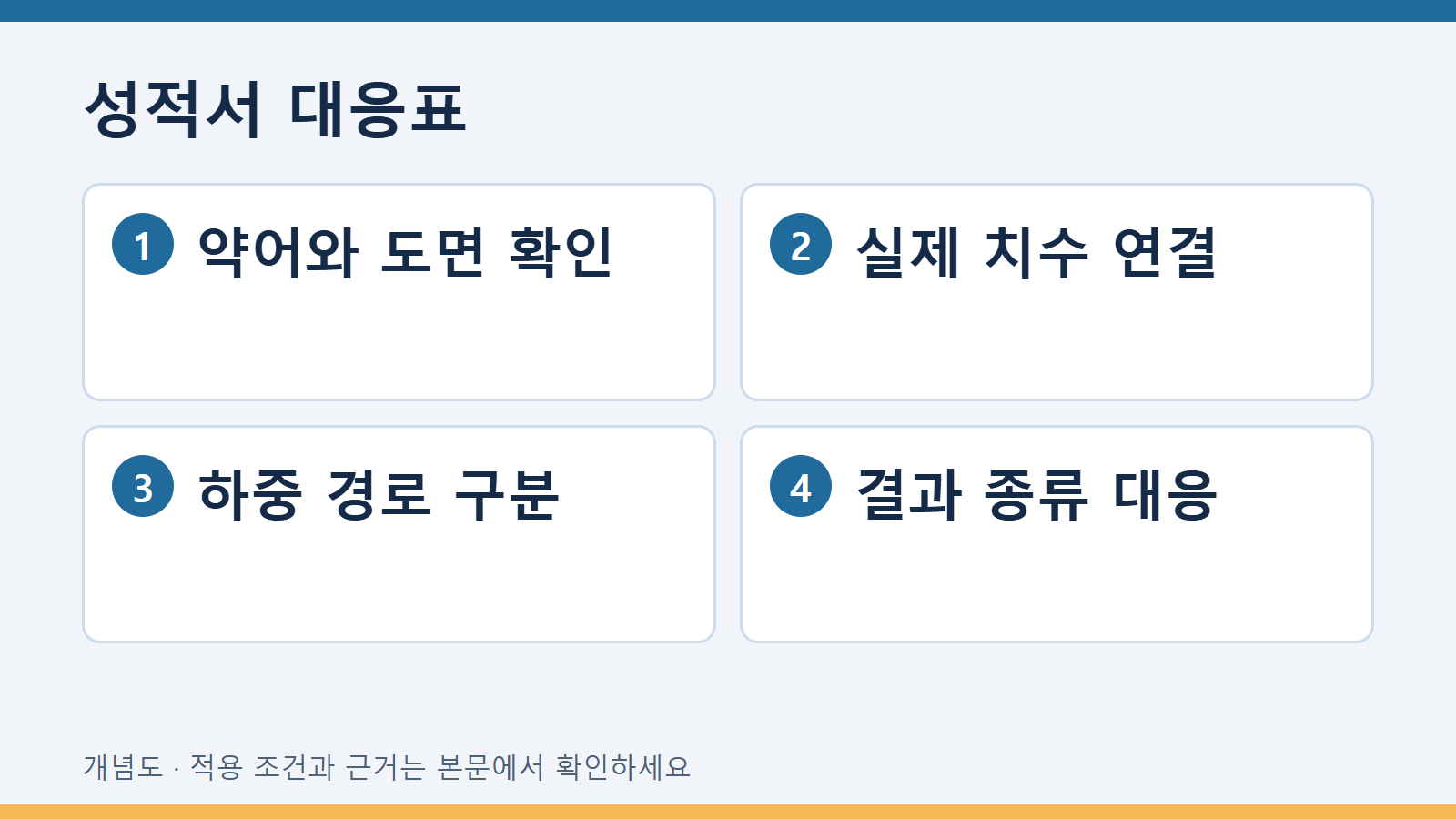

산출물의 첫 표는 성적서별 형상, 도면, 치수 정의, 하중 경로, 결과 종류의 대응표다. 둘째 표에는 재료 방향, 채취 위치, 온도, 환경과 적용 시험법 판을 적는다. 형상만 설명하고 재료 상태가 다른 자료를 동일 모집단으로 합치지 않는다.

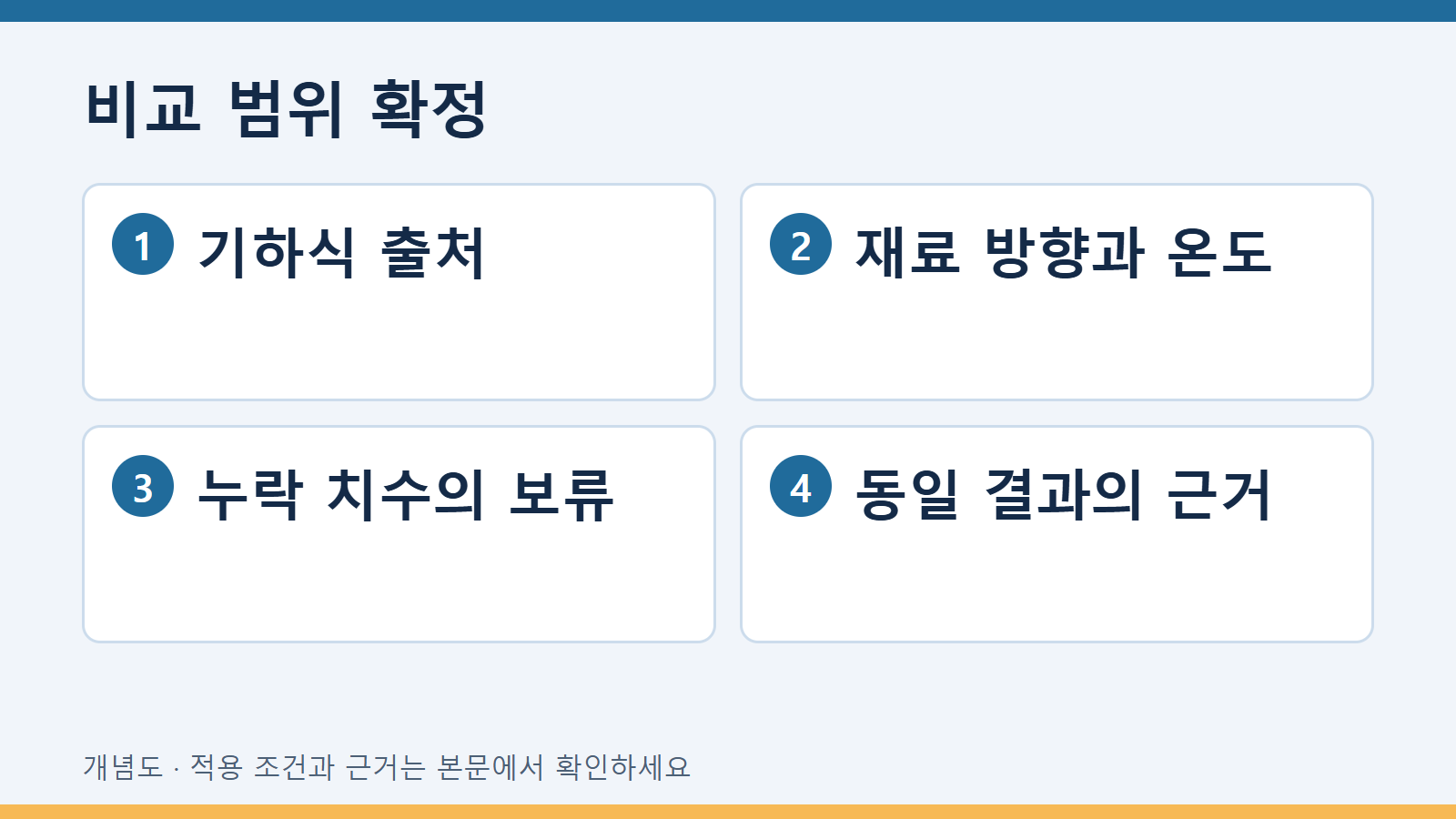

ASTM E399-24 공개 설명은 선형탄성 평면변형률 파괴인성과 유효성 기준을 연결한다. 이 글에서는 그 공개 범위를 사용하며 유료 본문의 기하별 계수를 제공하지 않는다. 기관의 계산서에 어떤 형상식을 사용했는지 표시가 없다면 비교표에 미확인으로 남겨 확인을 요청한다. 형상이 다르다고 결과 비교가 무조건 불가능한 것은 아니지만 비교 가능성의 근거를 연결해야 한다.

변환하지 못한 값은 원형으로 보고한다

한쪽 자료에 원하중만 있고 필요한 치수가 없다면 다른 자료의 치수를 빌려 파괴인성 값을 만들지 않는다. 원하중 자료와 확인된 파괴인성 자료를 별도 목록으로 보존한다. 균열 길이를 다른 도면의 명목값으로 대신했거나 결과 종류를 바꾸었다면 그 변경을 실제 측정처럼 표시하지 않는다.

P111의 핵심은 후보 값과 유효 값의 판정 증거다. 여기서는 그 판정을 다시 설명하는 대신 서로 다른 시편 형상을 포함한 성적서를 어떻게 연결할지에 집중한다. 최종 비교문에는 어떤 값들을 같은 종류로 볼 수 있는지, 형상·조건 차이를 검토했는지, 누락 자료 때문에 합치지 못한 행이 무엇인지 적는다. 하중의 크기를 재료 순위로 바꾸는 짧은 결론보다 이 대응표가 재검토에 도움이 된다.

자주 묻는 질문

C(T)의 CT는 촬영 장비인가요?

이 문맥에서는 compact tension 시편이다. 성적서 도면으로 약어를 확인한다.

형상이 다르면 인성 결과를 비교할 수 없나요?

적용 방법과 조건, 결과 종류를 맞춰 검토할 수 있다. 원하중만 직접 비교하지 않는다.

필요 치수가 없으면 변환할 수 있나요?

다른 시편의 치수를 대신 쓰지 않는다. 확인된 자료 범위로 결과를 제한한다.
